【3Dモデリングでお困りの方へ】難解な図面から3次元形状をモデリングするには

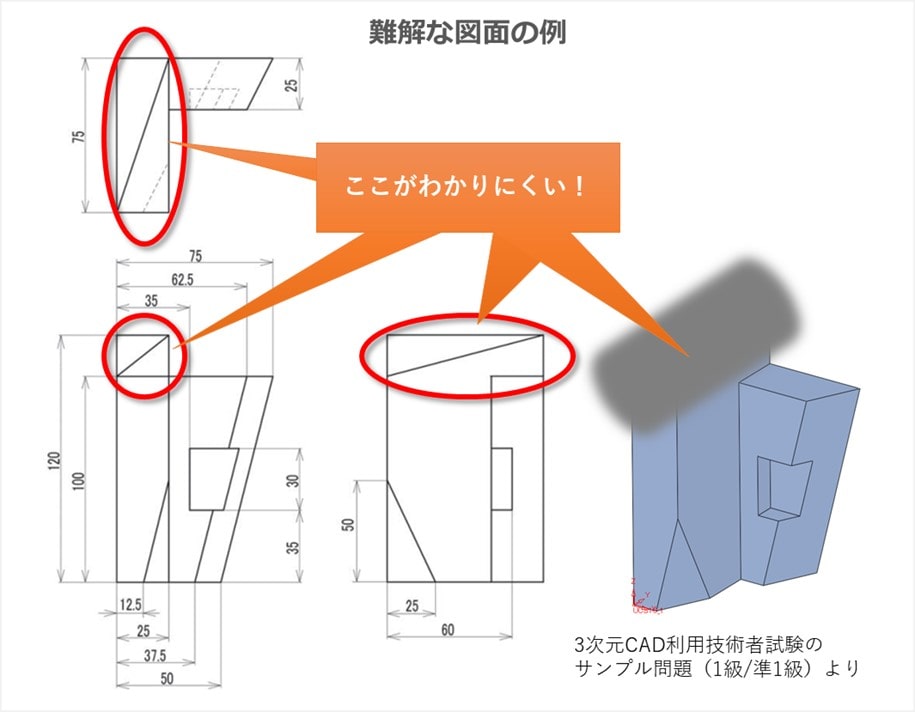

2次元の図面から3次元形状をモデリングするのは、担当者にとってかなり負担の大きい仕事です。

全ての3次元の形状を2次元の図面上で完璧に表現することには限界があるからです。
図面に「それなりに滑らかに」といった表記があるのもそのためです。
担当者は、2次元の図面から3次元形状を解読しなければなりません。

ソリッドCADのモデリングは、粘土細工に似ています。

基本的な操作は３つです。

• 付け足す
• 削り取る
• 変形する

重要なのはこの順番です。
仕事の段取りと同じです。
難解な箇所は後回しにしましょう。

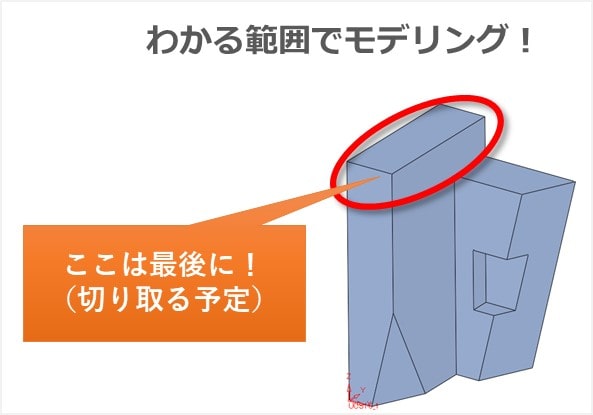

ここでは「②切り取る」で最後に仕上げます。そのため、図のように大きめにモデリングします。

この形状までのモデリングは十人十色です。

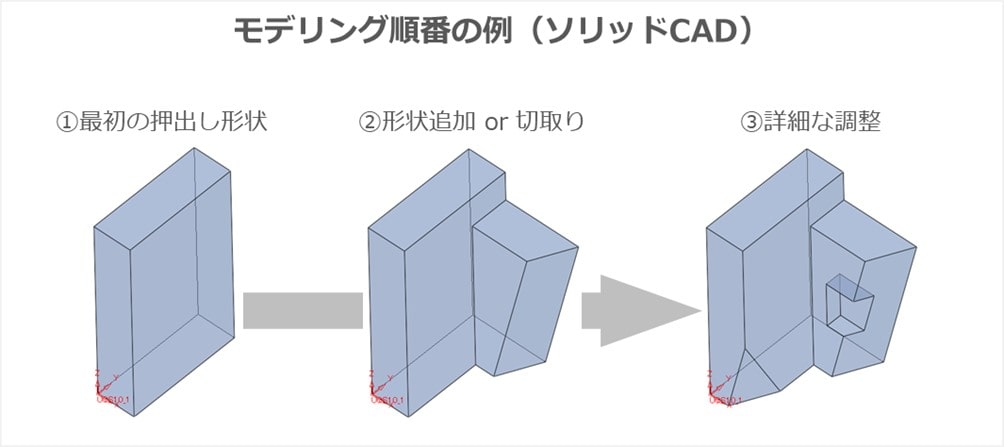

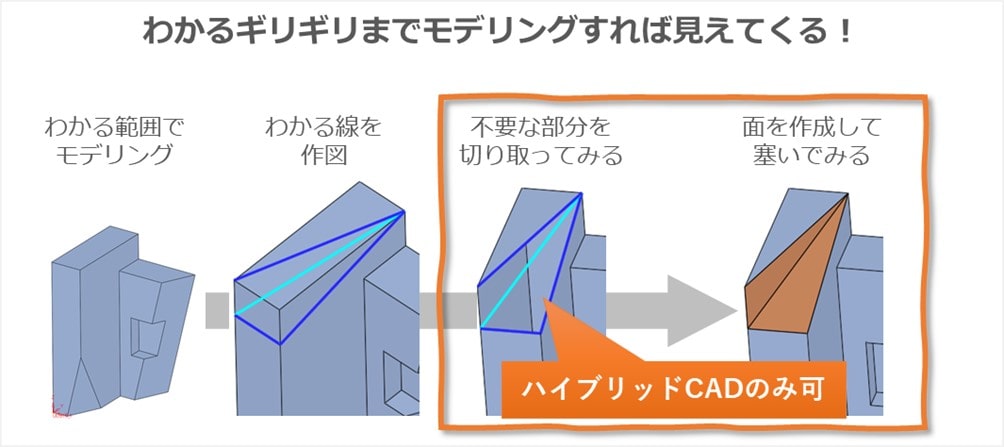

参考までにモデリング順番の例は以下の通りです。

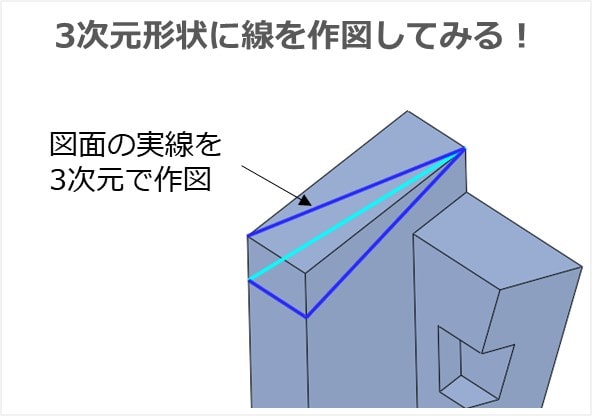

2次元図面に描かれている線を3次元形状に作図してみます。

実はサーフェイスCADのモデリング手法です。線１本でも、わかるところから作図してみるという方法です。

ここまでは、多くのソリッドCADでも可能です。

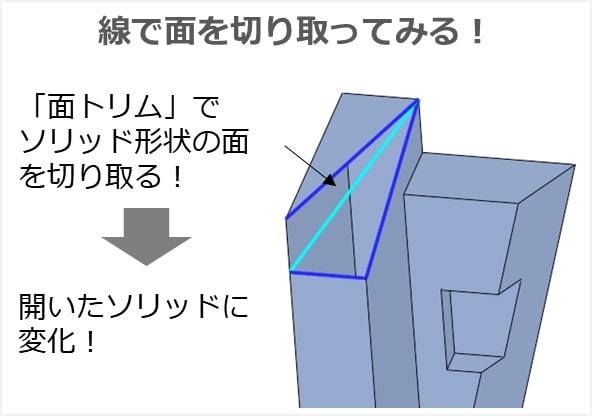

１）で作図した線を使って、面の不要な部分を切り取ります。
こうして不明な部分を絞り込みます。

不明だった形状が、だんだん見えてきませんか？

Cimatronなら「面トリム」機能を使うだけです。まるでサーフェイスCADのように面を切り取れます。
Cimatronではこの状態でもソリッドです。それまで「閉じて」いたものが「開いた」だけです。
ソリッド→サーフェイスに変換する必要もありません！

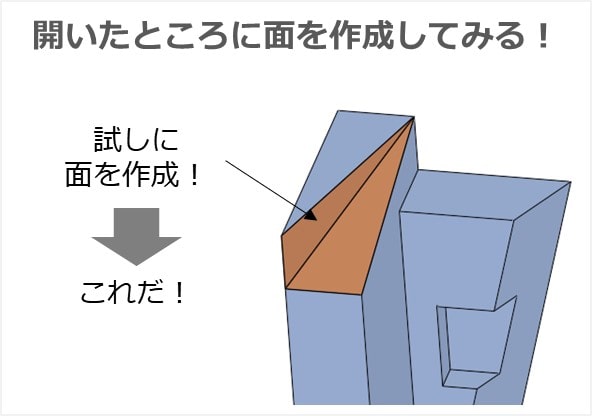

開いているところに面を作成します。

開いているところがうまく塞がりました。
図面に描かれている線も、各方向から見えます。

図面をひたすら眺めて想像力を苦使するよりもラクです！

ちなみにこの状態では、作成した２つの面と開いたソリッド形状は別々の存在です。
CimatronのCAM機能で加工する上では、これで十分です。

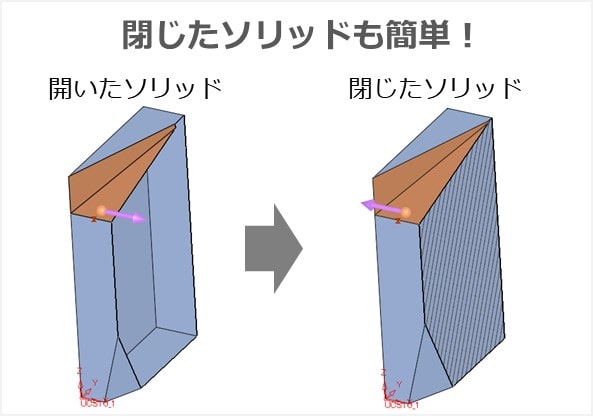

必要なら、閉じたソリッドにできます。「面接合」機能を使って、透明な瞬間接着剤で接着します。

２）で開いてしまったソリッドと、３）で作成した面を接合します。

接合するために、開いたソリッドを面に変換する必要はありません。
面がグループ化されているもの（＝開いたソリッド）に、別の面を追加してあげるだけです。

図面のわかりにくい部分は、余計な面が無い方が分かりやすくないですか？

サーフェイスCADならこのような状態は普通です。
ソリッドCADの場合、ソリッドとしてはNGです。面に分解する必要があるでしょう。

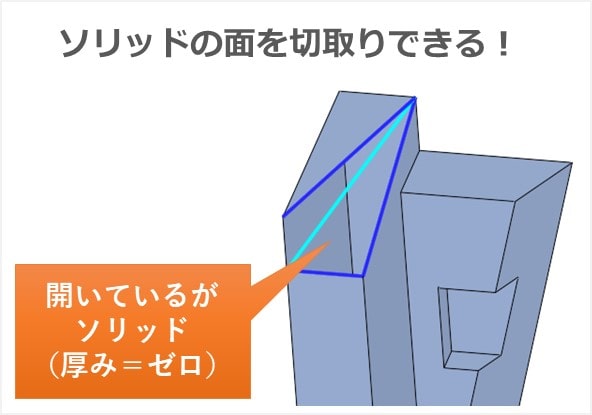

ハイブリッドCADであるCimatronでは、ソリッドのままで可能です。
開いたソリッド（厚み＝ゼロ）になるだけです。

図面を見て3次元形状を理解することは簡単ではありません。

形状がわからない部分を空＝面が無い状態にできれば、不明だった形状がわかりやすくなります。

開いたソリッドが可能なハイブリッドCADなら簡単です。
