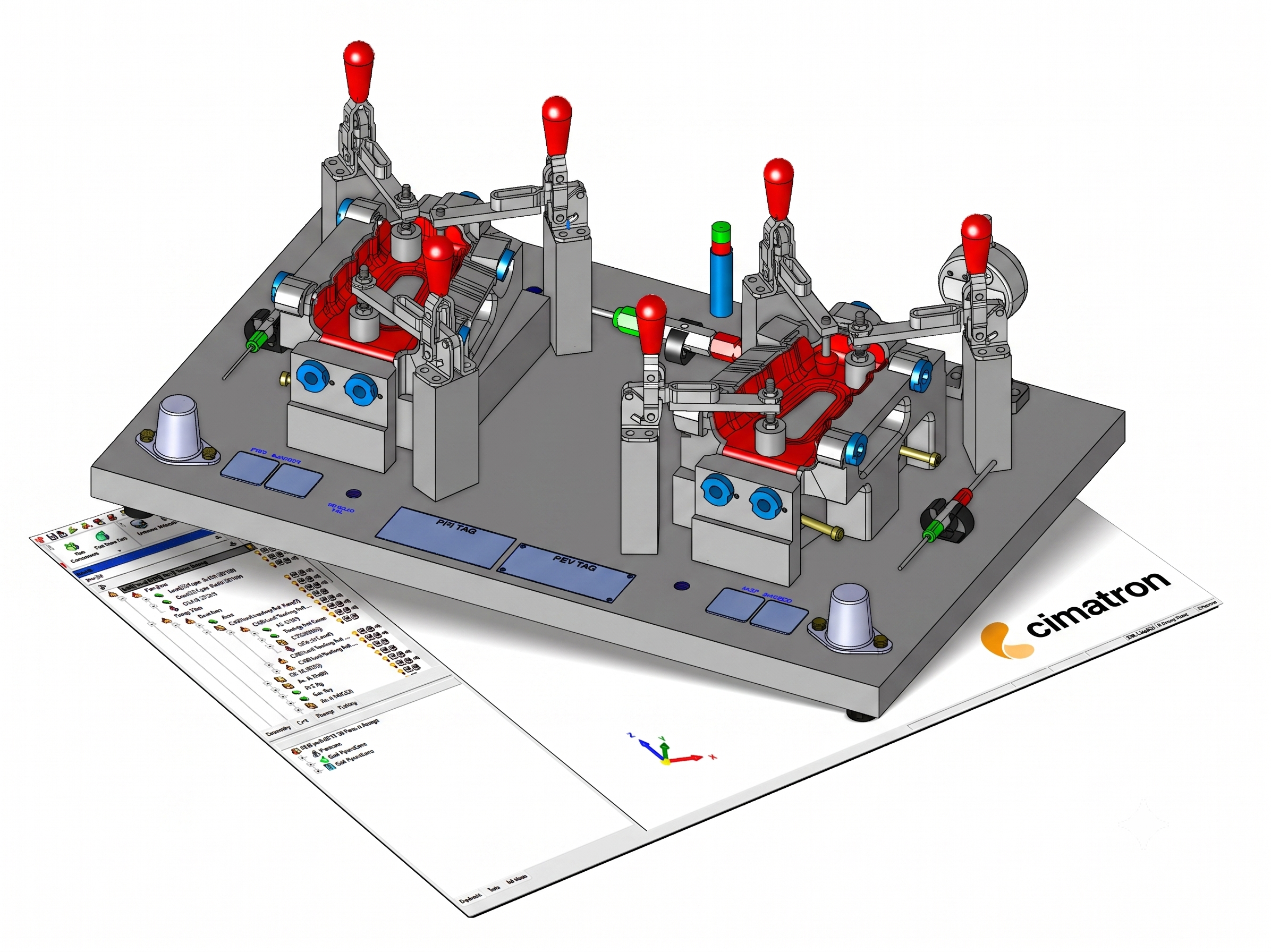

Cimatron CAD機能 不完全データでも作業継続可能

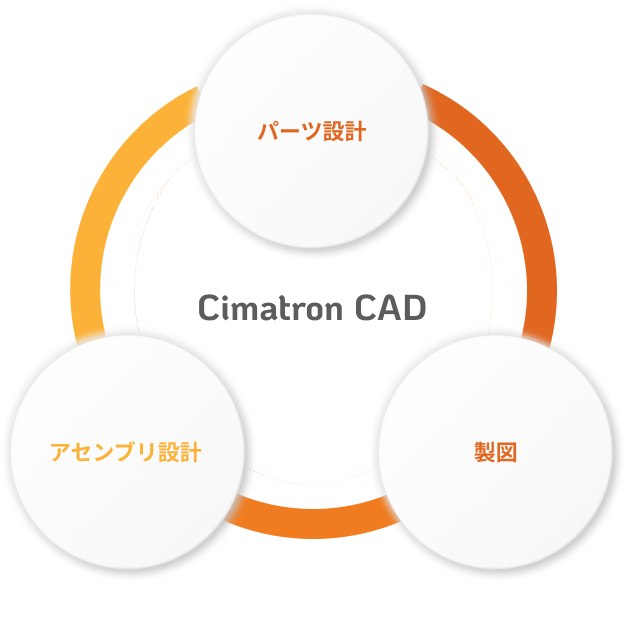

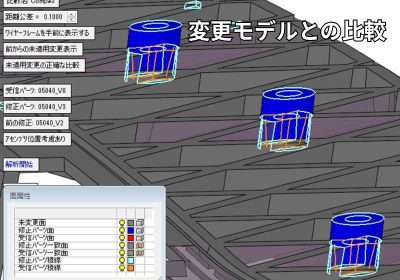

CimatronのCAD機能は、ソリッド、サーフェイス、ワイヤー要素が混在する完全ハイブリッドツールです。そして、全ての設計機能は統一データベースにより連動され、設計の変更が各工程の隅々まで反映されます。
融合されたソリッドおよびサーフェイスには、強力かつ豊富な機能を兼ね備え、いかなる形状に対しても柔軟に対応が可能です。特に、自動車業界などで必要とされる高度なサーフェイス機能も幅広くサポートしています。具体的には、隙間を埋めずに作業の継続を可能にし、自由曲面に強く、巨大なアセンブリデータでも柔軟に設計可能であり、その情報をCAMで使用できることも特徴です。

【動画】ワイヤによるトリム/分割オブジェクト

【動画】ワイヤによるトリム/分割オブジェクト

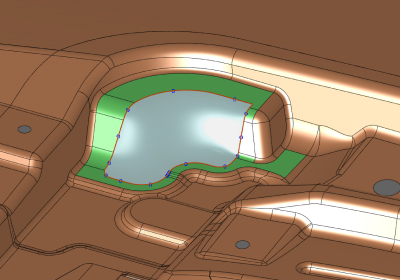

一回のクリックで、複数の面をトリム・分割する事が可能です。トリムする対象を面、或いはオブジェクトに切...

【動画】押出し-参照面まで(自然/接線)

【動画】押出し-参照面まで(自然/接線)

参照面まで押し出す機能です。拡張、自然、接線のタイプを選択することができます。自然と接線による押出し...

【動画】シャドーテーパ

【動画】シャドーテーパ

フレット面に含まれる複数の面に対して、勾配角度を指定してテーパーを掛けることができます。パーツ本体内...

【動画】3面フィレット

【動画】3面フィレット

3面間にスムースなフィレット面を作成します。システムは、隣接するスムースな面を自動的に選択します。 ...

【動画】オブジェクト拡張 - 面置き換え

【動画】オブジェクト拡張 - 面置き換え

元になる面を、目標とする面まで拡張させたい時に便利な機能です。目標面を削除することも残すこともできま...

【動画】ダイナミック断面-交差曲線

【動画】ダイナミック断面-交差曲線

ダイナミック断面オプションを通じて、交差曲線を簡単に作成することが出来ます。 断面作成アイコンをクリ...

【日本語動画】切取りオブジェクト定義柔軟性

【日本語動画】切取りオブジェクト定義柔軟性

異なるサイズの、とても形状の複雑なパーツでも、その形状に沿って切取オブジェクトの作成を可能にし、この...

【英語動画】リーディング寸法によるアセンブリ管理

【英語動画】リーディング寸法によるアセンブリ管理

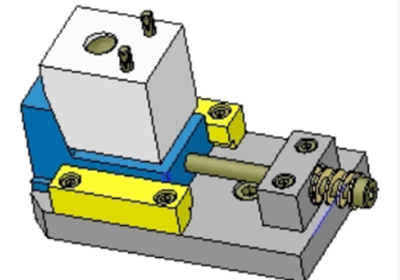

設計(または作成)したコンポーネントに割付けた寸法をコントロールすることができます。各コンポーネント...

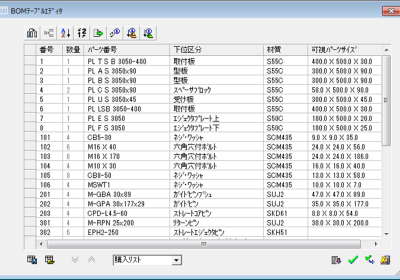

【英語動画】アセンブリをカタログとして登録

【英語動画】アセンブリをカタログとして登録

他の製品で作成したアセンブリを、一つのフォルダに纏め、Cimatronブラウザー内で適切に属性を割り...

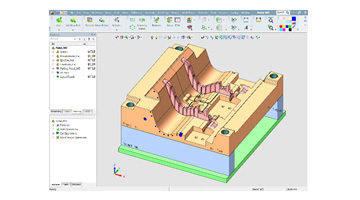

柔軟で効率的な操作性

カスタマイズが容易なインターフェイスは、より直観的な操作を可能にし、システムを早く習得することができます。
他のCADから変換されたデータを読み込む際に、強力なヒーリング機能を備えているために、ソリッドが困難な場合にも、全モジュールにおいて、そのまま作業を進めることが可能です。

大きく鮮明なインターフェイスは直観的にシステムを習得し易く、カスタマイズ性にも富み作業効率が考慮されています。

大きく鮮明なインターフェイスは、直感的でカスタマイズ性に富み、システムの修得し易さと作業効率が考慮されています。

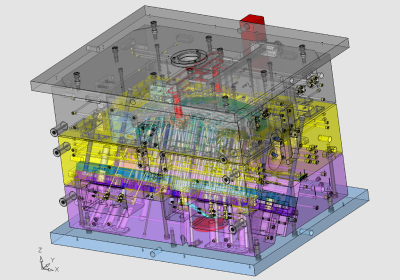

大型アセンブリでの滑らかなZPR
大型アセンブリでの滑らかなZPR

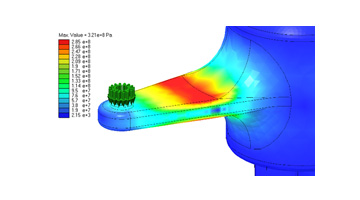

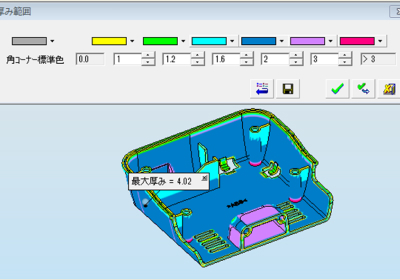

各種高度な有限要素解析
高度な各種有限要素解析

メッシュデータ編集機能

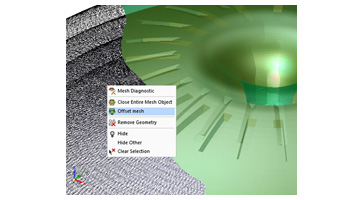

メッシュオブジェクト間のブーリアン演算、閉じた/開いたメッシュボディのオフセット、メッシュボディのシェル化、メッシュボディのフェア/単純化(間引き)といった最高クラスの機能を提供します。

ソリッドとメッシュモデルを同時に作業できるハイブリッド環境

ソリッドとメッシュモデルを同時に作業できるハイブリッド環境

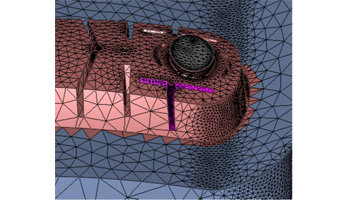

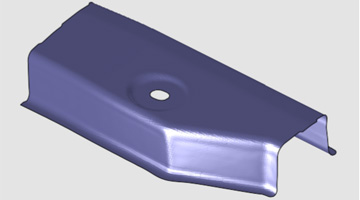

再メッシュ より均一な三角パッチを作成
再メッシュ より均一な三角パッチを作成
点群からメッシュ スキャンしたモデルデータの点群情報からメッシュオブジェクトへ変換させます。
点群からメッシュ スキャンしたモデルデータの点群情報からメッシュオブジェクトに変換できます。

製造属性をNCで活用

精度や公差といった製造属性を定義(または、色分けされたファイルをDI経由でインポート)し、所定の穴、シャフトまたは面に割付けることができます。この情報は、後で自動ドリルや製図で使用することができます。
切取りオプションを使って、コンポーネントを追加した際、切取りオブジェクトの穴属性を自動的に転送することができます。

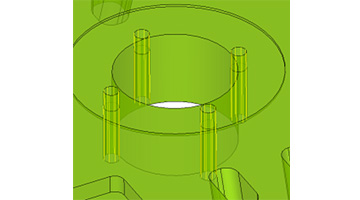

例:エジェクターでプレートを切り取った後に、そのエジェクターが持つ属性を、プレート側の穴へ転送させることができます。加工する上での作業効率を向上させます。

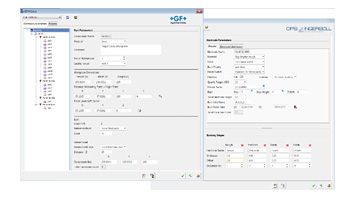

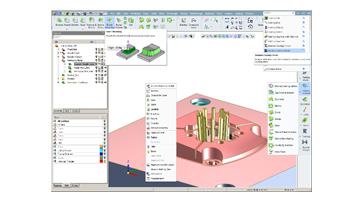

製造属性マネージャ



製造属性割付NC活用

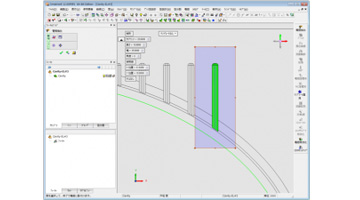

エジェクターピンでプレートを切り取る
製造属性割付NC活用

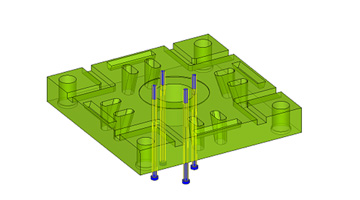

切り取ったエジェクターピンの持つ属性をプレート側の穴へ転送させることが可能

製図

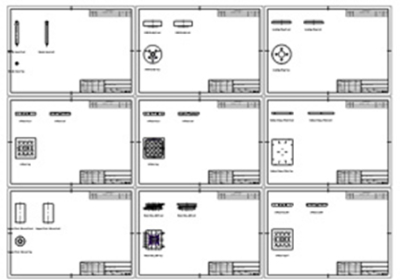

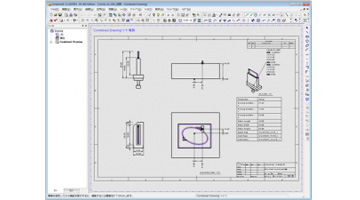

3Dモデルと連動し、多くの自動、手動の機能を備えています。ソリッドとして閉じていないモデルに対しても、ビューと断面を作成でき、製図テンプレートや事前に定義されたパラメータにより効率的な図面作成が可能です。

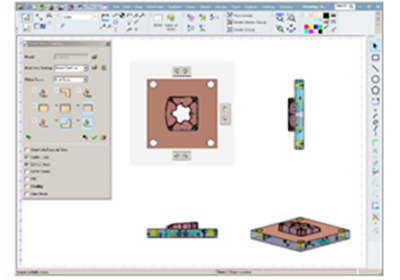

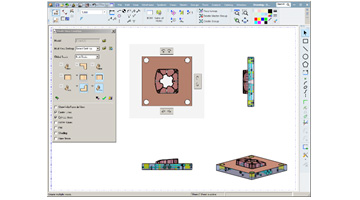

1度の操作で選択されたパーツやアセンブリから複数ビューをダイナミックに作成でき、図面にパーツやアセンブリのシェーディングビューを含めることもできます。

シェーディングビュー作成

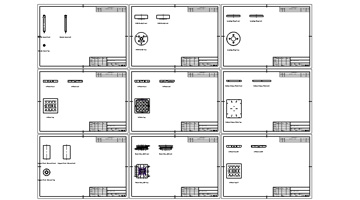

製図複数ビュー作成

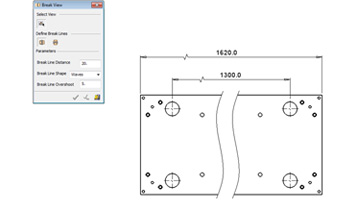

製図破断線寸法作成

電極設計および加工

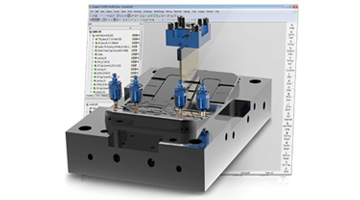

クイックエレクトロードにより、柔軟な電極設計が可能です。電極の抽出機能、強力な面作成と面拡張機能、ブランクやホルダーの標準形状、或いは、カスタムライブライリーなどの高度なツールを提供します。全工程、または特定の工程をテンプレートに保存し、簡単に利用することができます。

ソリッド電極

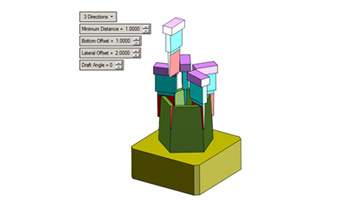

電極およびその拡張を迅速に設計するために、ソリッド操作を使用して電極を作成する機能です。これは、壁のないスロットや交差するスロットの場合に特に役立ちます。ユーザーは、いかなる形状や複雑な電極を迅速かつ柔軟に設計するために、ソリッド操作とサーフェス操作の両方を使用することができます。

ソリッド電極
電極ミラーコピー
電極ミラーコピー
ソリッド電極
ソリッド電極
電極製図
電極製図
電極セットアップ
電極セットアップ
電極抽出
電極抽出
