初めての３次元金型設計に最適
プレス金型設計専用CAD
「Cimatron
Die」
大規模金型でもスムーズに操作でき、レイアウト設計や絞りの中間形状作成などの充実した金型専用機能と、設計ノウハウを埋め込んだ金型部品が、設計品質のバラつきやミスをなくし、設計工数を大幅に短縮します。

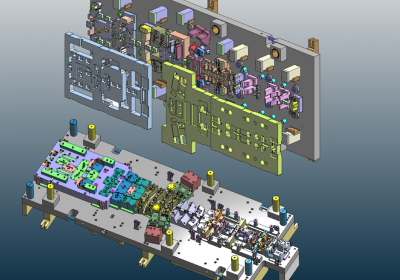

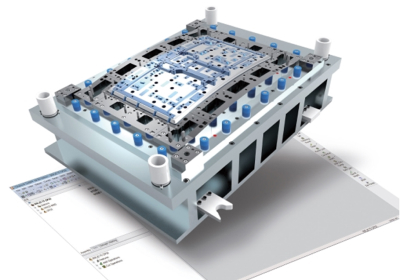

順送型・単発型・トランスファー型のレイアウト設計から型構造設計までを極めて直感的に行える
プレス金型設計専用の3DハイブリッドCADです。
プレス金型設計を3次元化し、
リードタイムを短縮する3つのメリット
設計人材の育成
使いやすい操作性と、充実した専用機能により、初心者から３次元設計者を育成できます。

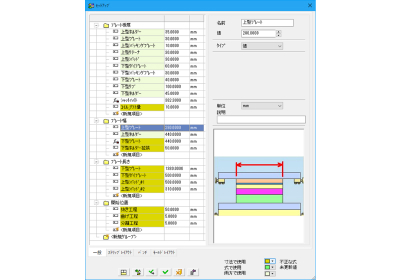

ノウハウのデジタル化
標準化された設計ノウハウを開発言語を使わずに登録でき、初心者からベテランまで利用できます。
設計工数を削減
３次元設計によりミスが低減でき、標準化＆デジタル化された設計ノウハウにより、設計工数を削減できます。
プレス型専用の設計・検証機能
Cimatron Die機能の紹介

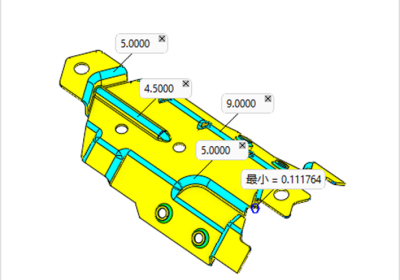

1. 充実した形状解析
曲率分布や肉厚、勾配などの多彩な検証機能により、成形不良や加工不可領域を設計段階で瞬時に視覚化します。

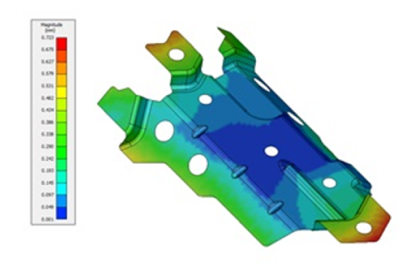

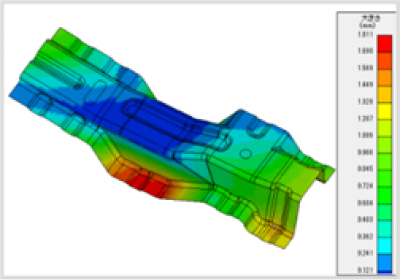

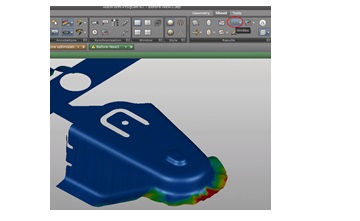

2. 有限要素解析（内蔵FEM）
実機でのトライ前に、成形時の「割れ・しわ」の発生リスクや「スプリングバック量」を高度にシミュレーション・予測します。

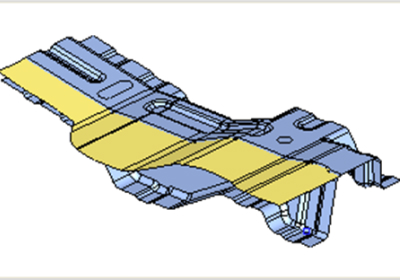

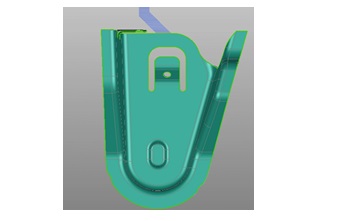

3. 便利な面ブランク展開
強力な形状ツールを装備。通常は計算の難しい、複雑な絞り形状や製品の中間形状の展開・作成を強力に支援します。

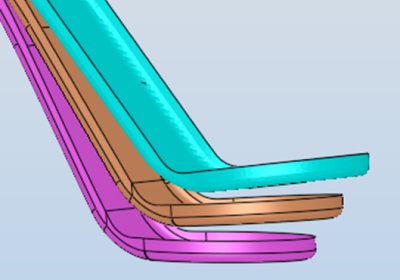

4. 的確なモデル補正
成形シミュレーション結果や3Dスキャナーの測定データを活用し、スプリングバックによる変形を逆方向に簡単かつ正確に補正できます。

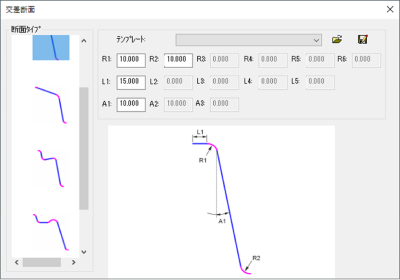

5. 捨て絞り（ダイフェース）面作成
面倒なモデリング工数は不要。断面の種類と寸法を指定するだけで、最適なダイフェース面を一括で自動作成します。

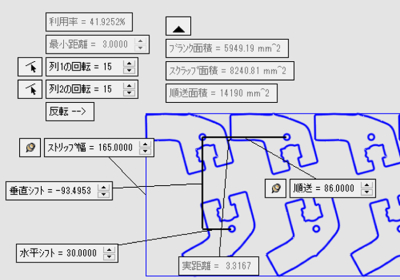

6. 順送レイアウト設計
2Dと3Dを融合し、材料の歩留まり（利用率）を極限まで考慮した最適なストリップレイアウト設計を迅速に行えます。

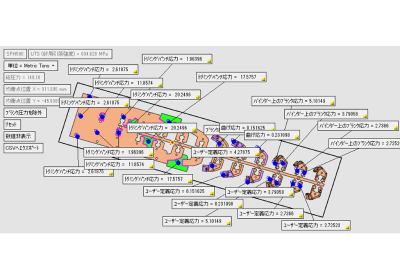

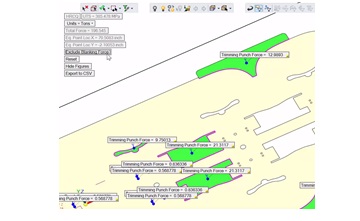

7. 精確なダイ圧力算出
プレス成形時の各工程における荷重と、その荷重センター（中心位置）を自動で算出し、金型の破損や偏心を防ぎます。

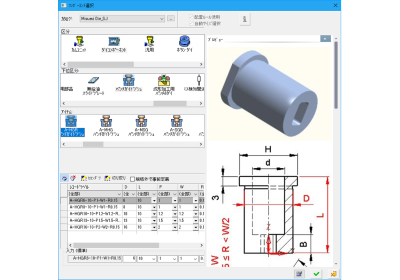

8. 豊富な金型カタログ部品
ミスミをはじめとする主要メーカーの市販カタログ部品（3Dパーツ）を自由に呼び出し、素早く配置・サイズ変更が可能です。

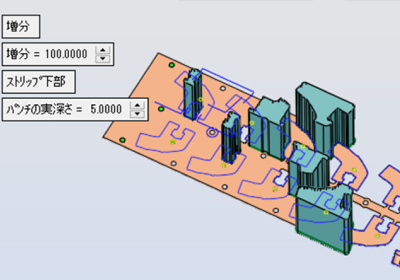

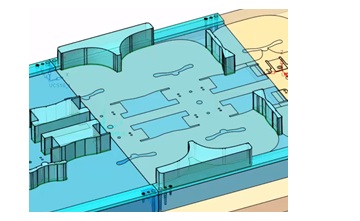

9. トリミングパンチ一括設定
複雑なトリムパンチの形状作成から、各プレートのクリアランス、スクラップ穴の配置までを一括で能率的に作成します。

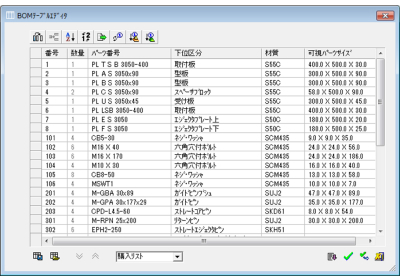

10. 3Dと連動する部品表（BOM）
部品表内のテキストと画面上の3D形状が双方向で連動して強調表示され、発注ミスや部品管理の手間を完全に撲滅します。

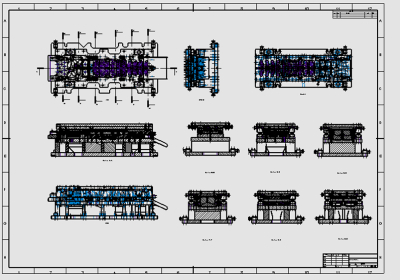

11. 3Dから2D図面を生成
アセンブリから複数ビューの図面を自動生成。設計時の属性（面の色付け）を引き継いだ図面により、加工現場へ確実に指示が伝わります。
よくある質問
Cimatronは、ブランク展開やストリップレイアウトなどの各種解析まで一体となっており、設計者の的確な判断をナビゲートする豊富な支援機能を持っています。そのため、情報に無駄のない3次元でのプレス順送金型の構想・構造設計から、現場での高品質な加工データ（CAM）作成までを1つのシステムで完結できます。
はい、あります。Cimatronでは、STLデータをモデルデータとして削り出す加工データを作成できます。特にプレス金型においては、成形トライ後のスプリングバック対策として3Dスキャナーで測定したSTLデータ（点群データ）を逆方向に補正し、そのまま金型形状へ反映させて無駄のないツールパスを作成することが可能です。
