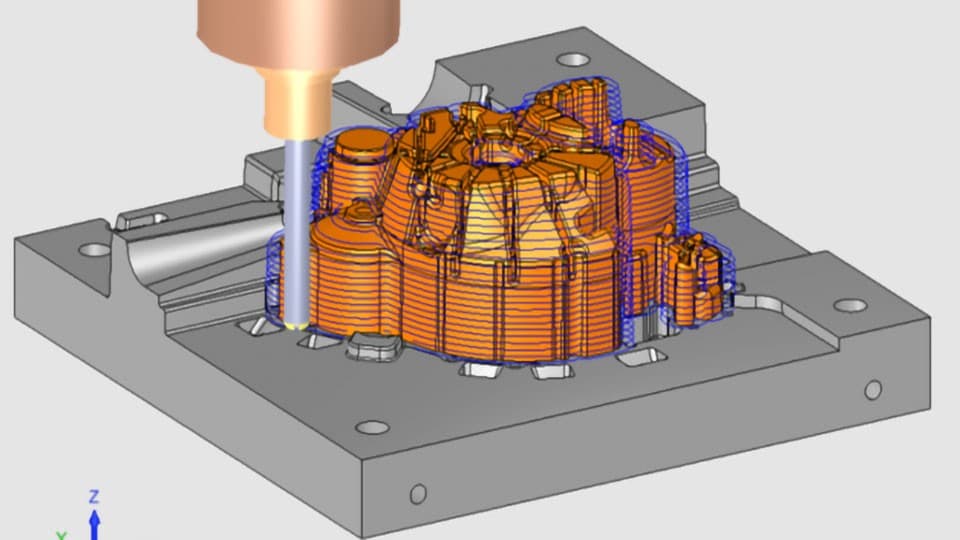

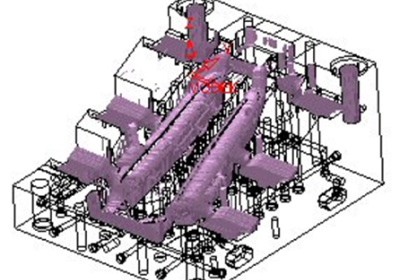

Cimatron CAM機能 無駄の無い高品質ツールパス作成

パーツの材質、ジオメトリ、加工の向き、治具、初期ストック、機械、ポストプロセッサなどの汎用的なデータを事前に定義しておくことができます。
これは、NCセットアップというダイヤログで管理され、定義されたデータは、様々なNCプログラムの初期値として使用できます。
また、工具が複数の加工で使用される際、各材質には送り(FZ)や回転数(VC)など、異なる切削条件が必要です。
Cimatronでは、材質毎に異なる条件を1つの工具に含めることができます。

セットアップ名(“SETUP-FIX-1”)、材質、機械、ポストプロセッサ、レポートなどが表示されたNCセットアップダイアログになります。

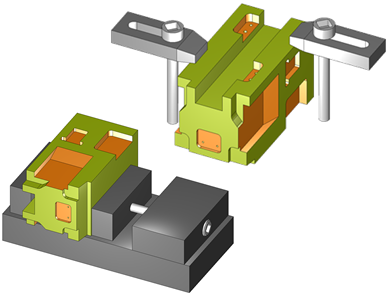

上の画像は、1つのパーツで2つのセットアップを表示しています。各セットアップは独自の方向と冶具を持っています。

材質毎に異なる条件を1つの工具に含めることができますので、工具の定義は1つだけで済みます。
NC手続きで工具が使用される際、NCセットアップで指定されたパーツ材質に応じて、関連する切削条件を定義することができます。

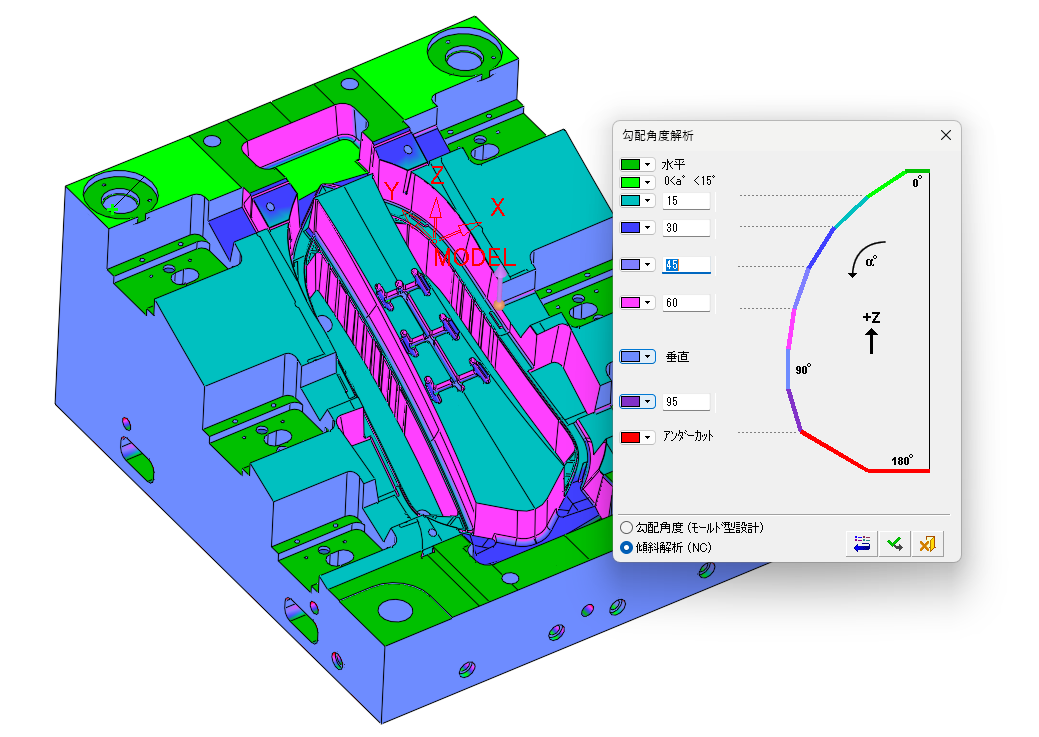

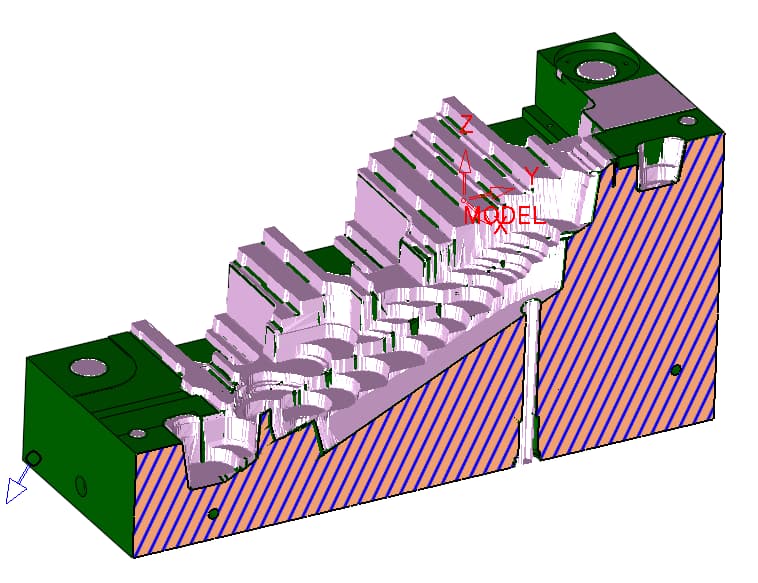

高精度ストック認識から効率の良い高品質加工を実現

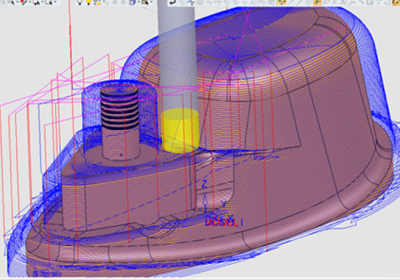

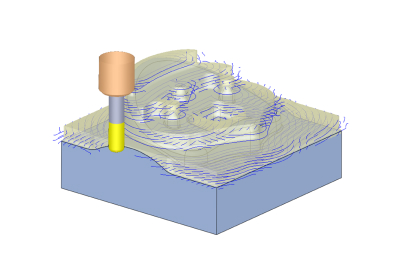

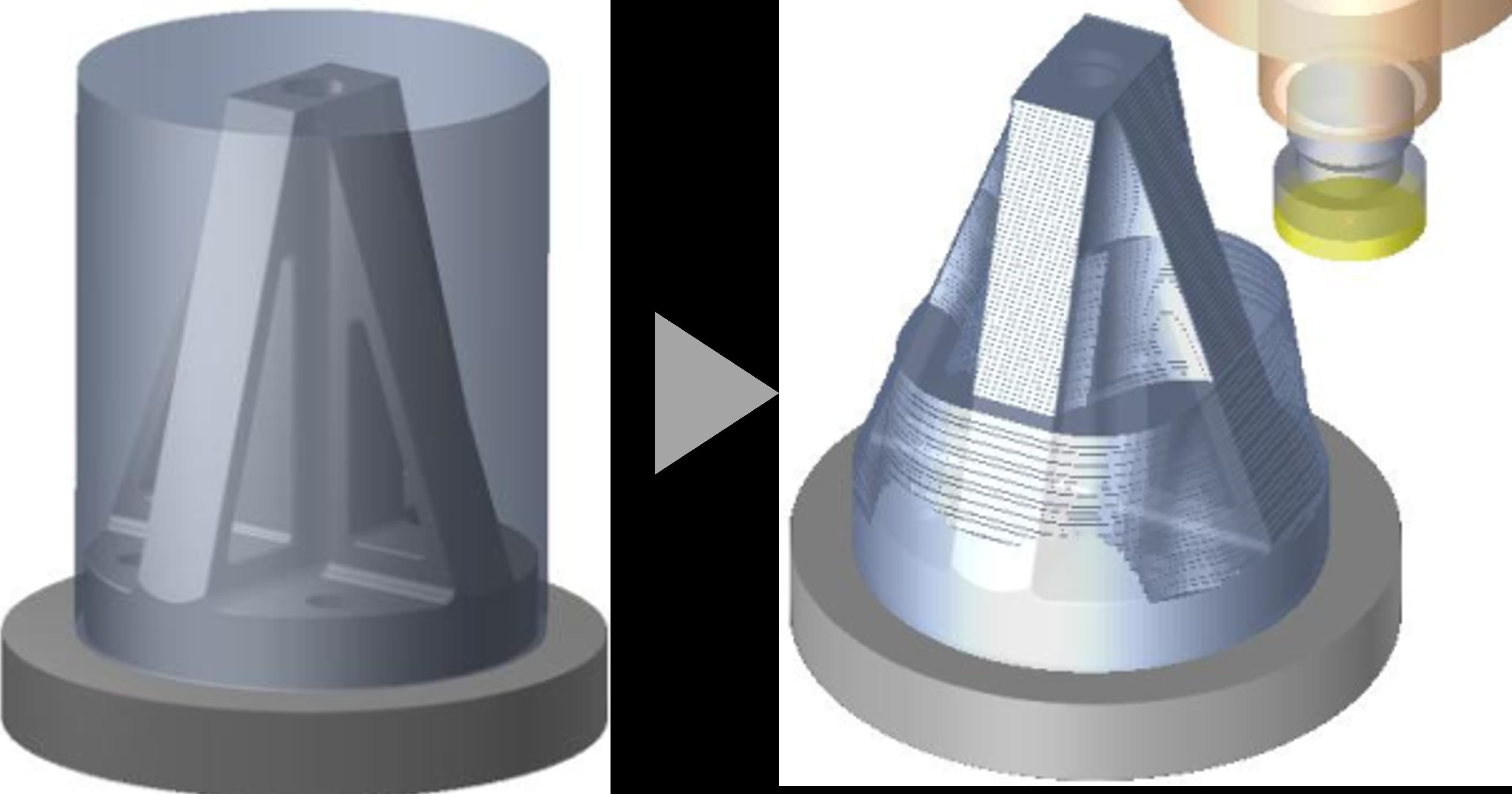

3Dメッシュによる複数軸ストックモデルは、同時5軸加工を含むすべての手続きで更新されます。

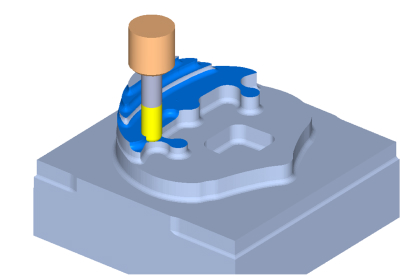

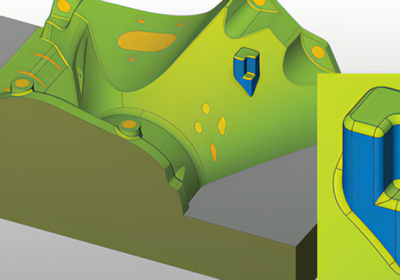

残りストック表示は、スムーズで正確に残りストックを描画します。3Dメッシュに基いたストックモデルを使用し、エアカットなどを含む無駄なパスを最小限に抑え、安全で工具負荷に最適な送り速度が選択されます。

Cimatron効率加工機能

Cimatron効率加工機能

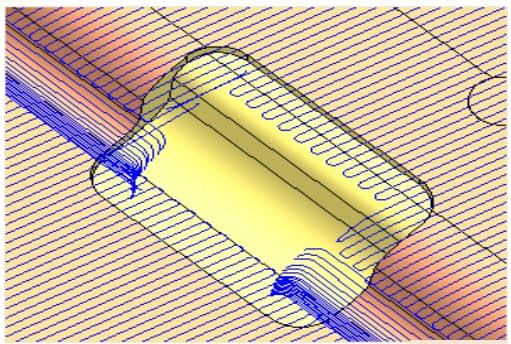

モデル加工に必要な作業外周の角だれ防止に対する面延長や穴埋めも簡単です。ソリッド、サーフェイス、ワイ...

【日本語動画】フローライン仕上げ

【日本語動画】フローライン仕上げ

「フローライン」加工スタイルをサポートします。 可変サイドステップのツールパスパターンにより良好な面...

【日本語動画】高精度NCストック

【日本語動画】高精度NCストック

3Dメッシュによる複数軸ストックモデルになりました。残りストック表示は、よりスムースで正確になりまし...

【日本語動画】パーツ完全加工

【日本語動画】パーツ完全加工

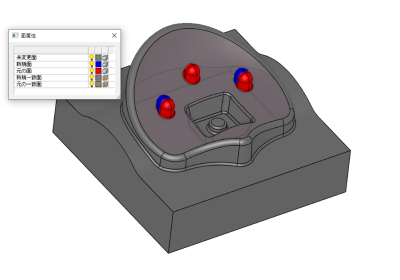

NCセットアップ内でパーツとして定義された全ての面は、3軸加工において自動的に保護されます。手動操作...

【日本語字幕動画】自動ドリル

【日本語字幕動画】自動ドリル

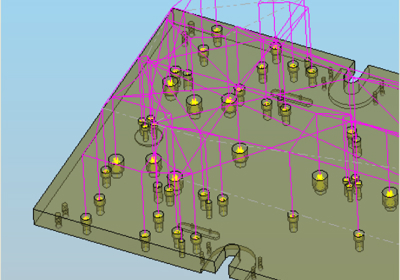

特定の穴グループで作成されたシーケンスに拘束条件を追加することにより、他の穴グループにも適用できるよ...

【動画】仕上げ平行加工 - 加工角度自動判別

【動画】仕上げ平行加工 - 加工角度自動判別

平行に並んでいない複数の加工面に対して、自動的に加工角度を算出し軌跡を作成します。一つの手続きで、パ...

精密加工実績

【動画】Cimatron 精密加工 - 微細なピンの加工事例

【動画】Cimatron 精密加工 - 微細なピンの加工事例

以下の点で高い評価をいただきました。 ・少数点以下6桁の制御が可能 ・数ミクロンレベルの加工パスがス...

【動画】Cimatron 精密加工 - シボ加工

【動画】Cimatron 精密加工 - シボ加工

シボ加工取り組み背景シボ加工とは、金属の表面に皮の模様などを付ける微細加工法の一つです。従来は、金属...

Cimatron 面高品質

Cimatron 面高品質

工具軌跡スムース化 面高品質 vs 標準面加工、クリーンアップ、ペンシルを含む全ての仕上げ加工用手続...

【動画】Cimatron 精密加工 - STL加工

【動画】Cimatron 精密加工 - STL加工

STLデータを読込み、NCモジュールに標準装備されたCAD機能でストックを作成します。そのまま荒取り...

特殊工具に対応

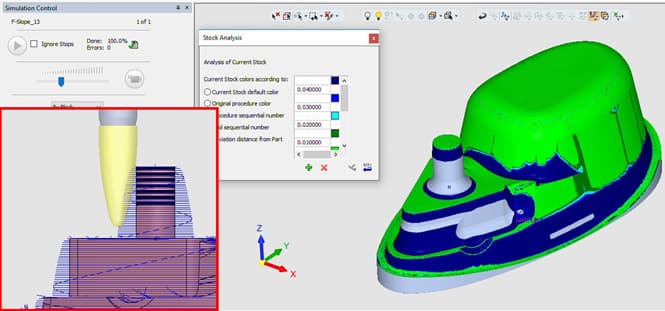

大きな曲面を持つ特殊(バレル)工具では、大きなダウンステップでの加工を可能にし、高い仕上げ品質を保持しながらも、加工時間を大幅に短縮することができます。
Cimatronでは、バレル、レンズ、オーバル工具を、仕上げと荒取り手続きにおいてサポートしています。また、特殊工具としては、ネジ切り工具もサポートしています。

【動画】バレル工具

【動画】バレル工具

特殊工具の工具の設定は、工具ライブラリーにカタログに登録されている寸法を登録します。 バレル工具での...

レンズ工具

レンズ工具

特殊工具の工具の設定は、工具ライブラリーにカタログに登録されている寸法を登録します。 レンズ工具での...

オーバル工具

オーバル工具

特殊工具の工具の設定は、工具ライブラリーにカタログに登録されている寸法を登録します。 オーバル工具で...

ネジ切り加工工具

ネジ切り加工工具

特殊工具の工具の設定は、工具ライブラリーにカタログに登録されている寸法を登録します。 ネジ切り工具で...

5軸加工

多種多様な5軸機能を持ち、高精度な機械部品加工に適しています。
5軸加工機能の豊富なライブラリを持ち、テーパー、ロリポップ、スロットミルを含む、あらゆる種類の工具をサポートします。
そして、高度な干渉チェック機能による加工シミュレーションは、機械動作や治具を含め、実加工前の確認が可能です。

Cimatron マキノコリジョンセーフガード

Cimatron マキノコリジョンセーフガード

コリジョンセーフガード(CSG)用データ出力機能加工機の干渉防止機能である「コリジョンセーフガード」...

Cimatron 5軸チルト制御

Cimatron 5軸チルト制御

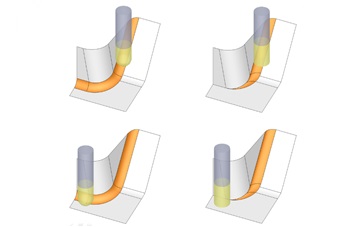

壁面を削り下げて工具が下に降りる時のチルト(傾き)角度コントロールチルトコントロール 1最初の動作は...

Cimatron マシンプレビュー

Cimatron マシンプレビュー

一つ以上の座標系を設定することが可能になり、利便性が良い工具オリエンテーション定義ダイヤローグ 工具...

プレート加工ソリューション

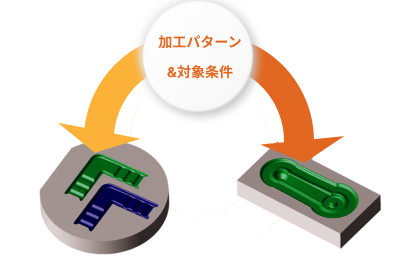

製造フィーチャ認識
自動的に開いた稜線を含むポケット(およびスロット)ジオメトリを認識し、各ポケットの高さ、形状、そして勾配角度を考慮します。

ポケット荒加工

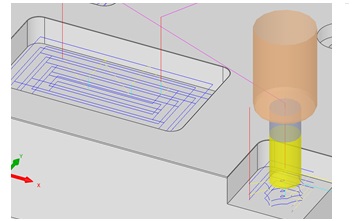

2.5軸ポケット手続きは、開いた/閉じたポケットの処理、高速加工のサポートおよびホルダ衝突回避を提供します。


クリーンアップ2Dおよび面取り加工手続き
前工具によってポケット内(または開いた輪郭沿い)に残った材料を除去するためのクリーンアップ2D手続き、面取りが必要な稜線を自動的に検知することができる面取り手続きが含まれています。
プレート加工ソリューション紹介動画【英語ナレーション付】

超精密加工にも対応

光学デバイスなどに利用される非球面レンズ、各種レンズアレイ、フレネルレンズなどの製品やそれらの金型加工にご利用できます。
ナノレベルまでの正確な超精密加工に対応しております。次の画像のように、いろいろな3D曲面に対して、従来では磨きづらかったものでも、鏡面仕上げを実現できるようになりました。今後、様々な分野での活用が期待されています。



ヘール加工ソリューション紹介動画
機械メーカとの連携で、ここまで出来るようになりました。

加工実績例

高速小径深彫り加工 例5

高速小径深彫り加工 例5

焼入れ=なし☆ 比重が軽く、強度が鉄鋼並みと「比強度」が大きく、かつ熱伝達率・膨張係数・ヤング率等に...

高速小径深彫り加工 例4

高速小径深彫り加工 例4

焼入れ=なし☆ 高温・高強度で、優れた耐食性と酸化に対する抵抗力に富んでるものの、切削性に難点がある...

株式会社ワイエムモールド様 (大阪府八尾市)の加工例

株式会社ワイエムモールド様 (大阪府八尾市)の加工例

株式会社ワイエムモールド様 (大阪府八尾市)の加工例です。マシニングセンター: 牧野フライス V33...

山田金属彫刻株式会社様(京都府京都市)の加工例

山田金属彫刻株式会社様(京都府京都市)の加工例

山田金属彫刻株式会社様(京都府京都市)の加工例です。マシニングセンター: 碌々産業 MEGAIIIプ...

有限会社ガービーミシマ様 (大阪府大阪市)の加工例

有限会社ガービーミシマ様 (大阪府大阪市)の加工例

有限会社ガービーミシマ様 (大阪府大阪市)の加工例です。マシニングセンター: 碌々産業 CEGAプロ...

オムロン株式会社様(京都府京都市)の加工例

オムロン株式会社様(京都府京都市)の加工例

オムロン株式会社様(京都府京都市)の加工例です。マシニングセンター: 碌々産業 NANO-21プロダ...

城東化成株式会社様(島根県安来市)の加工例

城東化成株式会社様(島根県安来市)の加工例

城東化成株式会社様(島根県安来市)の加工例です。マシニングセンター: Sodick MC430Lプロ...

日東精機株式会社様 (大阪府守口市)の加工例

日東精機株式会社様 (大阪府守口市)の加工例

日東精機株式会社 様(大阪府守口市)の加工例です。マシニングセンター: 松浦 MC-600VFプロダ...

高速小径深彫り加工 例3

高速小径深彫り加工 例3

☆ 高硬度材を「高速小径深彫り加工」しました。☆ 種々の形状を設計し、荒取り後「焼入れ」を施し、最大...

高速小径深彫り加工 例2

高速小径深彫り加工 例2

☆ 高硬度材を「高速小径深彫り加工」しました。☆ 種々の形状を設計し、荒取り後「焼入れ」を施し、最大...

ハイブリッドCAD標準装備

シャドウテーパ 円筒面に対しても簡単に勾配角度を追加できます。

通常のフィレットはボール工具で加工した形状になりますが、このオプションではフラット工具で加工した形状をサポートします。

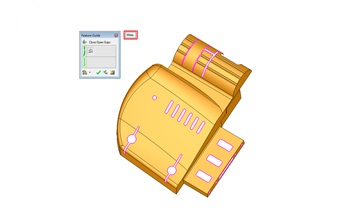

 クローズギャップ 穴埋め機能
