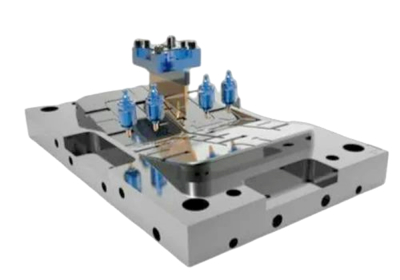

初めての3D電極設計に最適
電極設計専用CAD
「Cimatron
Electrode」
3Dモデルからの電極部の抽出と電極モデリングを簡単かつスピーディに行えます。
電極モデリングは自動化でき、電極図面の自動生成により設計工数を大幅に短縮できます。
更にCimatron CAMとの連携で更に製造を含めた工数を削減できます。
電極抽出から放電データ作成までを直感的に行える電極設計専用CAD/CAMシステムです。
３次元による電極設計で最適化する３つのメリット
設計人材の育成
使いやすい操作性と、充実した専用機能により、初心者から３次元設計者を育成できます。
ノウハウのデジタル化
電極のモデリングパターンや図面パターンを登録でき、初心者からベテランまで利用できます。
設計工数を削減

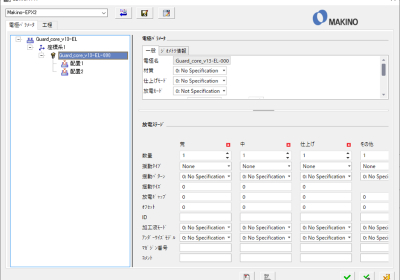

専用機能による電極設計や自動モデリングや図面自動生成、さらにEPX2などによるデータ転送で電極工程の工数を削減できます。
電極専用の設計・検証機能
Cimatron 電極機能の紹介
1. 電極セットアップ
揺動タイプや減寸量を事前に定義し、手戻りのないスムーズなモデリングへと移行できます。

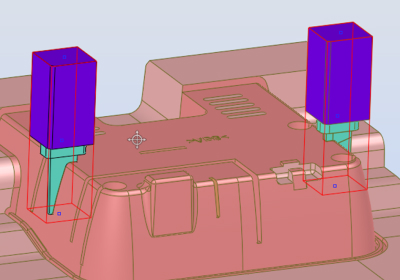

2. 電極抽出
放電対象面を高度な解析で瞬時に判別して抽出し、複雑な微細形状も正確に定義します。

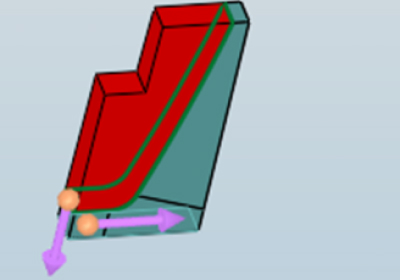

3. 電極面拡張
強力なサーフェイス機能により、簡単なパラメータ指定だけで自由度の高い形状拡張が行えます。

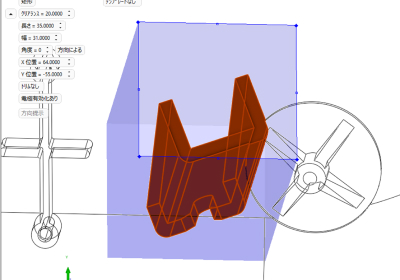

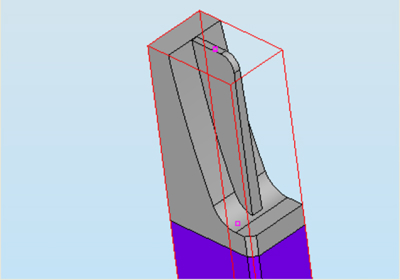

4. 電極ソリッド拡張
ソリッドベースの直感的な拡張に対応し、勾配のついた複雑な電極も破綻なく作成できます。
5. 電極ホルダー
主要な市販ホルダーカタログを標準搭載。自社で使用するカスタム治具の登録も可能です。

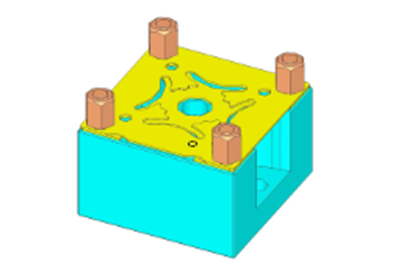

6. 電極自動モデリング
テンプレート適用により一連の設計をフルオート処理し、設計工数を劇的に削減します。

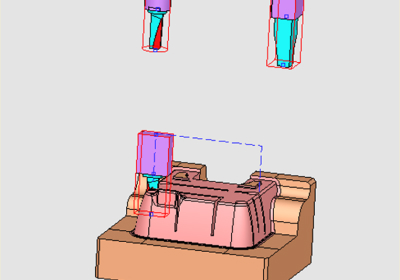

7. 電極シミュレーション
電極の進入・揺動軌跡を3D上で簡易確認でき、実機での不要な干渉リスクを完全排除します。

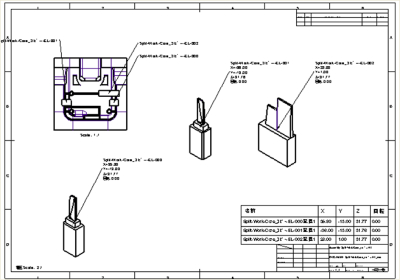

8. 電極図面
投影図や配置寸法、放電パラメータをテンプレートで自動生成し、現場指示書を素早く作成します。

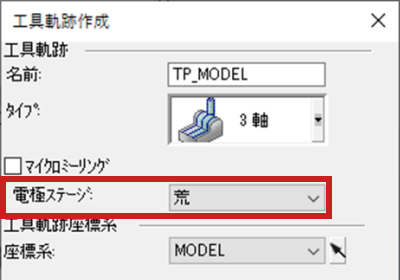

9. Cimatron CAMとの連携
電極の属性情報を同一システム内のCAMへダイレクトに反映し、加工までのリードタイムを短縮します。
よくある質問
はい、Cimatronなら可能です。プラ型やプレスの順送型・トランスファー型の３D設計から、電極の設計製造、プレートの加工や金型形状部の加工まで対応できます。 また、コンカレント的な運用も可能であるため、設計部署と製造部署といった複数の担当者で並行運用して納期を短縮させることができます。
Cimatronは2次元のポケット・穴加工から同時５軸加工・電極加工まで１システムでできます。
