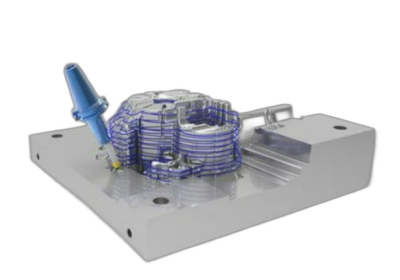

金型部品の加工にも適した５軸加工
同時５軸加工アドオン
「Cimatron
CAM-5X」
複雑なチルト角度設定や干渉への不安など、多軸プログラミング特有の課題を解消。
自動チルトや機械シミュレーションによる高精度な検証で、手戻りのない安全な5軸加工と大幅な工期短縮を実現します。
5軸加工を最適化する3つのメリット
加工精度の向上
段取り替えを削減でき、ワーク固定でのわずかな位置ズレを防止できます。また、突出しの短い工具で加工でき、加工精度が向上します。
安全＆高効率な加工
素材認識による効率的な荒加工と干渉を回避するツールパス計算、更に機械シミュレーションによる事前検証で、安全かつ高効率な加工プログラムを作成できます。
製造工数を削減
最小限の段取り替えで多面加工でき、段取り工数の削減と高効率荒加工で、製造工数を削減できます。
複雑な形状加工を効率化・最適化する
Cimatron 5軸加工機能の紹介

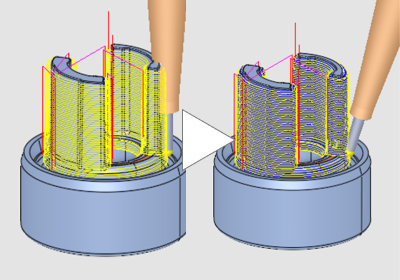

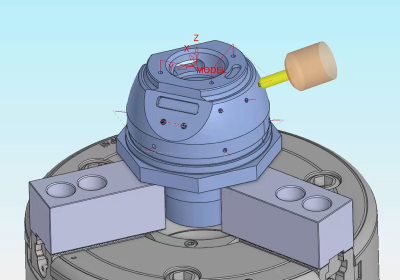

1. ３軸から５軸に変換
３軸の軌跡から工具を傾斜して５軸化することにより、加工アプローチの柔軟性を劇的に向上させます。

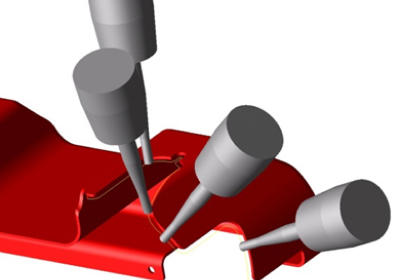

2. 自動チルト
干渉を検知したら自動で工具を傾斜させる先進機能により、衝突のリスクを未然に防ぎます。

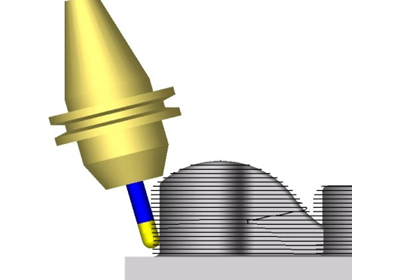

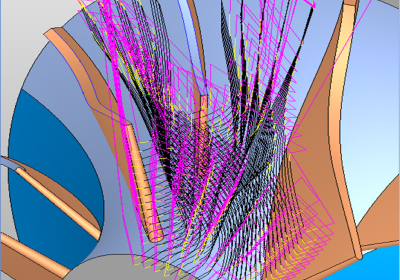

3. ５軸面沿い加工
加工面に沿って同時５軸加工を行うことで、高品質な表面仕上げと加工時間の短縮を両立します。

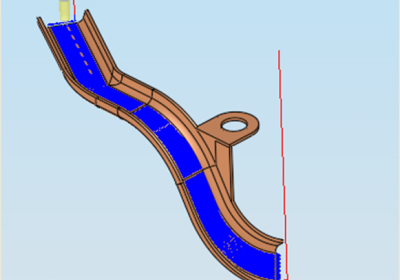

4. ５軸トリミング
エッジ部分を同時５軸で切取り、トリミングオペレーションの工数を劇的に低減します。

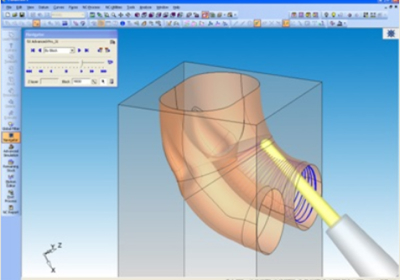

5. ポート加工
ポート形状専用の加工機能により、アンダーカットを含む複雑な内壁もスムーズに最適化します。

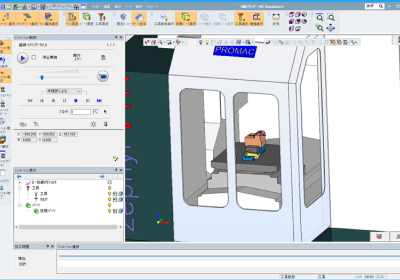

6. 機械シミュレーション
工作機械の動作を含むシミュレーションを行うことで、実機を動かす前の検証課題を瞬時に視覚化します。
Cimatron CAM-5X 加工動画
実際の多軸・同時5軸加工モーションを動画で確認
Cimatron CAM-5Xの実績

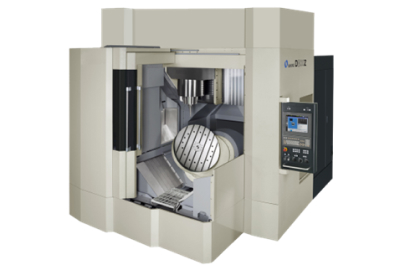

国内主要メーカーの5軸マシニングセンタ・複合加工機への豊富なポストプロセッサー導入実績
よくある質問
Cimatronは2次元のポケット・穴加工から同時5軸加工・電極加工まで1システムでできます。
当社では、CimatronとGO2camという製品を取り扱っております。 Cimatronは、主に試作・金型用に開発されたシステムで、2軸加工から3軸加工
オプションで5軸加工まで対応しております。GO2camは、主に部品加工用に開発されたシステムで、2軸加工から3軸加工 オプションで5軸加工まで対応しております。
そのため、お客様のご要望をお聞きした上で、提案させていただいております。 お客様がご安心して機械をご使用いただくために、自社でポスト開発も行っております。
また、より安全で最適なNCデータを作成するために、NCSIMULという高機能なGコードシミュレーションも提案しております。
はい、Cimatronなら可能です。プラ型やプレスの順送型・トランスファー型の3D設計から、電極の設計製造、プレートの加工や金型形状部の加工まで対応できます。
また、コンカレント的な運用も可能であるため、設計部署と製造部署といった複数の担当者で並行運用して納期を短縮させることができます。
(※回答内の「プレートの加工や金型形状部の加工」に5軸加工の領域が含まれます)
