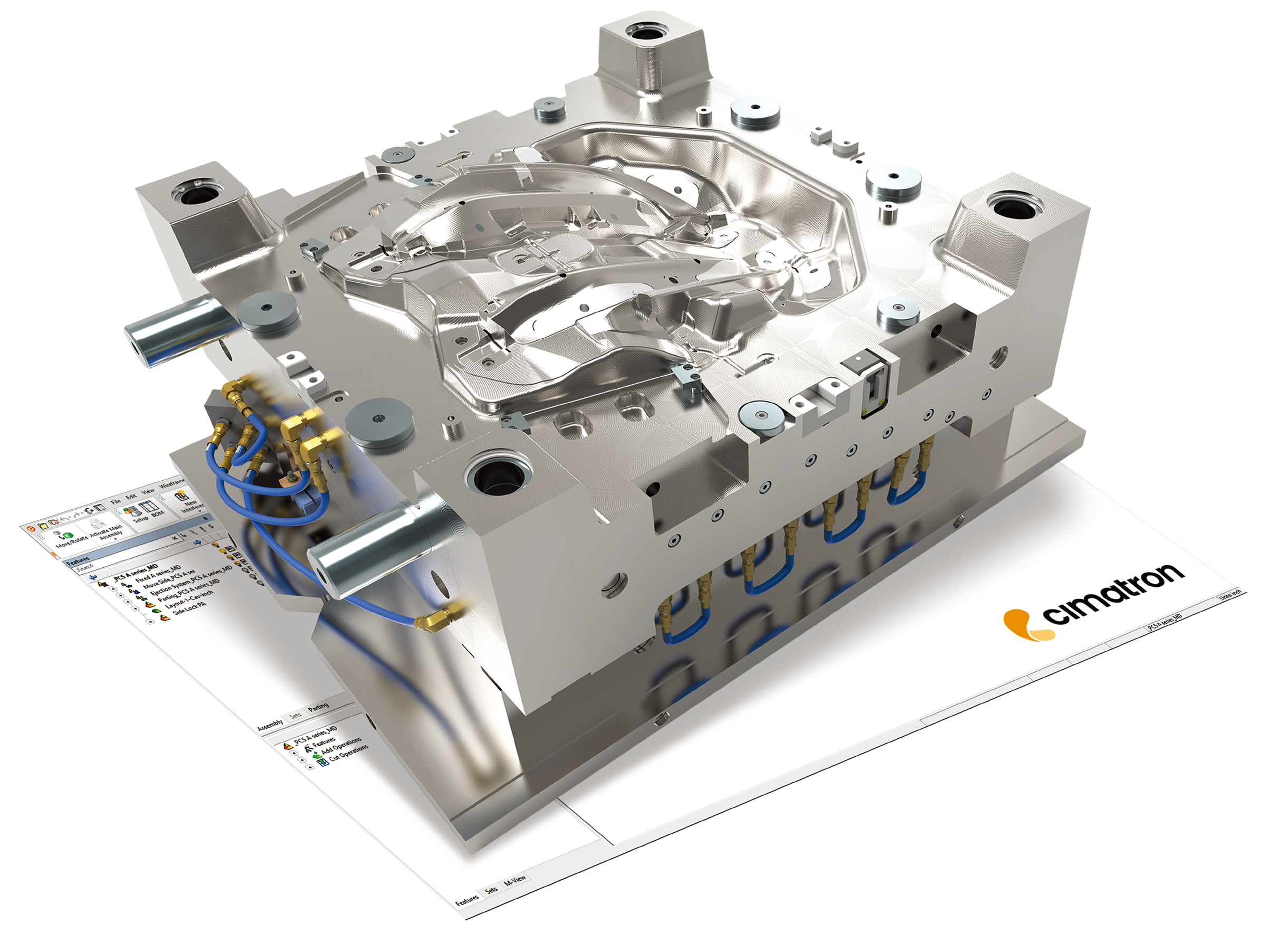

Cimatron プラスチック金型 柔軟なカタログ利用と高度なアセンブリ機能で支援

多くの分析、設計ツールを提供し、キャビティ設計の最適化を可能にします。
マルチキャビティやファミリーモールドを含む全てのレイアウトにおいて、大型で複雑なモデルを扱うことができます。
抜き勾配やアンダーカットの解析、異なる抜き方向へのサーフェイスの割り付け、型開きシミュレーションが簡単に行えます。

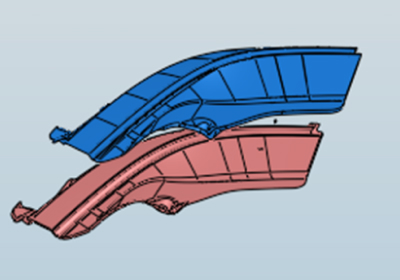

製品モデルのキャビ、コア、スライダへの分割、PL線、PL面作成を高速に行い、アンダーカット部の検出や、型割り分析を支援します。

アンダーカットおよび加工不可部分を検出し、カラーマップで表示します。
・角度解析時の色と値を自由に変更することがで
 きます。
・モデルの稜線に表示されるマーキングを使用し
 ながらアンダーカット部分の検索が可能です。

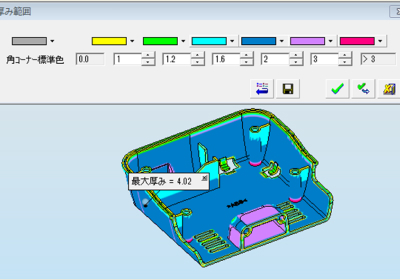

勾配角度解析、開き方向解析、パーティング解析ツール、ボディ整合性解析など、各種解析機能が充実しています。

モールド型アセンブリ設計作業の効率化

アセンブリのコンカレント作業により金型設計を向上

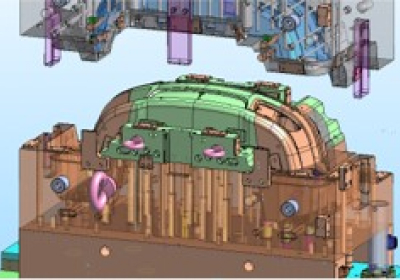

光学レンズアレイ、医療機器など超精密小型金型から自動車のバンパー部の大型金型まで、アセンブリの大小に関わらずサポートし、設計プロセスで重要となる構想設計やコンカレントエンジニアリングに柔軟に対応しています。これにより複数設計者による設計の同時並行作業が可能になり、更に生産性を向上させることができます。



パブリックとローカルに領域を確保し、ブラウザーのファイル名上で所有権を確認できます。ファイル単体、あるいは、サブアセンブリ毎に所有権を操作することが可能です。

1段目と2段目のプレートの所有権を取得して平行作業が可能です。

幾つかのコンポーネントの所有権を取得せずに2段目のプレートで作業が可能です。

柔軟にカタログを活用して効率良く金型設計を推進

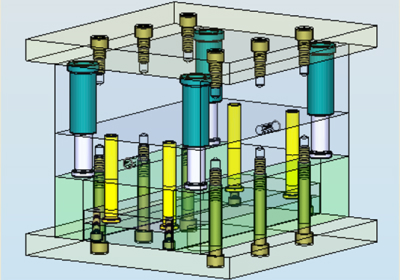

様々なカタログにより構成されるモールドベースのプレートセットを、簡単に読込むことができます。設計プロセスのいかなる時点においても、フィーチャベースのモールド編集が可能です。フタバ、ミスミ、Hasco、DMEなど、多くの標準的なカタログを備えており、金型機構部(スライダー、リフターなど)の豊富なカタログがアセンブリで利用可能です。カタログ部品は、アセンブリへの組込み、配置、自動ポケット作成を簡単に行うことが可能です。部品のカスタマイズ、サブアセンブリの登録、再利用も簡単に行なえます。


ユーザ設計した部品をカタログとして登録

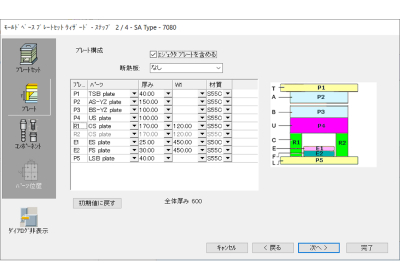

カタログプレートの配置

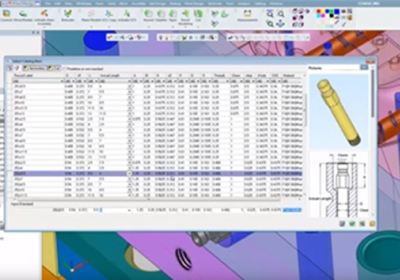

カタログコンポーネント配置サイズ選択

金型設計変更管理

変更箇所の検出は、一つのコンポーネントのみに限定されず、複数のコンポーネントに対して実行することができます。例えば、変更を加えたモデルに接するスライダ部への影響も考慮することができます。従来のシステムとの違いは、コンポーネント全体を変更箇所と認識するのではなく、変更部分のみを検出できる点にあります。
Cimatronデータ(製図、BOM、解析結果画像、加工工程表など)を一元的に管理可能なので、組織全体のものづくり関連データの共有にお役立てください。


従来のシステムの比較結果
コンポーネント全体がハイライトされる。

Cimatron ECOの比較結果
変更が加えられた箇所のみがハイライトされる。

データ管理

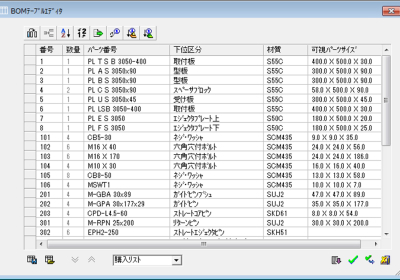

CADデータ、図面、関連ドキュメント、部品表など、設計に関するデータを一元管理できる。

各種モールド設計アプリケーション

【日本語動画】リフター設計

【日本語動画】リフター設計

リフター設計プロセス全体を自動化することにより、迅速かつ簡単に設計できます。 Cimatronに関す...

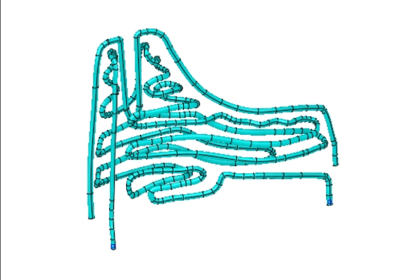

【日本語字幕動画】コンフォーマル冷却設計

【日本語字幕動画】コンフォーマル冷却設計

複雑なコンフォーマル冷却チャネルの作成を、とても簡単にしました。プラスチック部品から一定の距離を持つ...

【日本語字幕動画】ゲート設計

【日本語字幕動画】ゲート設計

射出ゲートの設計のための専用ツールは、ゲート形状と軌道を簡単に定義できる機能が含まれます。 Cima...

【日本語動画】入れ子設計

【日本語動画】入れ子設計

入れ子設計プロセス全体を自動化することにより、迅速かつ簡単に設計できます。これにより、プレートを切り...

各種モールド設計用機能

フィーチャベース設計されたコア、キャビティ、スライダーに対して、各種設計専用ツールやモデリングツールを使用してエジェクター、リフター、冷却システム、ランナーなどを追加することができます。

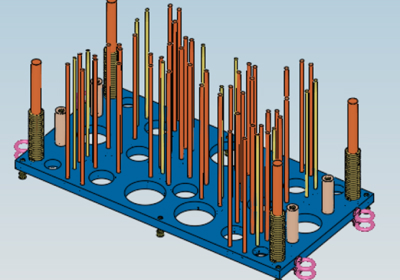

エジェクターテーブル

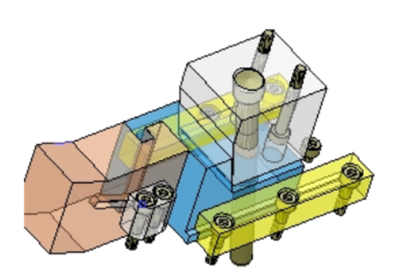

リフター切取り

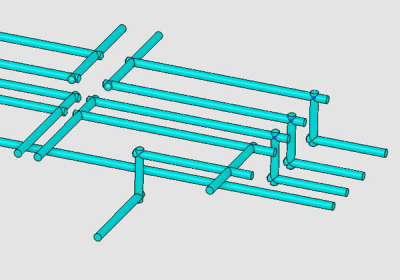

冷却管解析ツール
簡易版流動解析紹介動画 Moldex【日本語ナレーション付】
