イタニアルミ株式会社様【中子リバース事例】

  • LINEで送る
  • このエントリーをはてなブックマークに追加
イタニアルミ株式会社様【中子リバース事例】
お客様の御好意により、リバースエンジニアリングの事例を公開させて頂きます。

老朽化した中子型を HandySCAN 700 でスキャンし、Geomagic DesignX でリバース作業を行い、Cimatron でモデルデータおよびNCデータを作成し、2個取りシェル金型を完成しました。

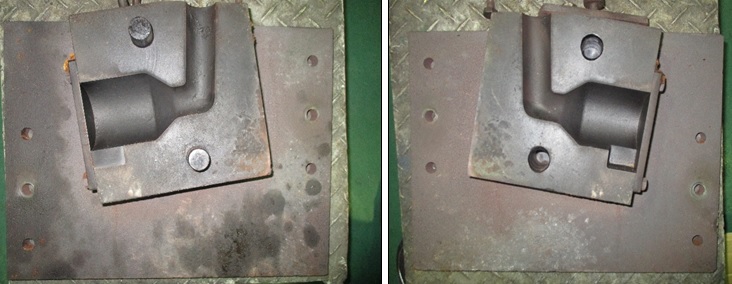

画像は、老朽化した中子型(シェル中子型)です。

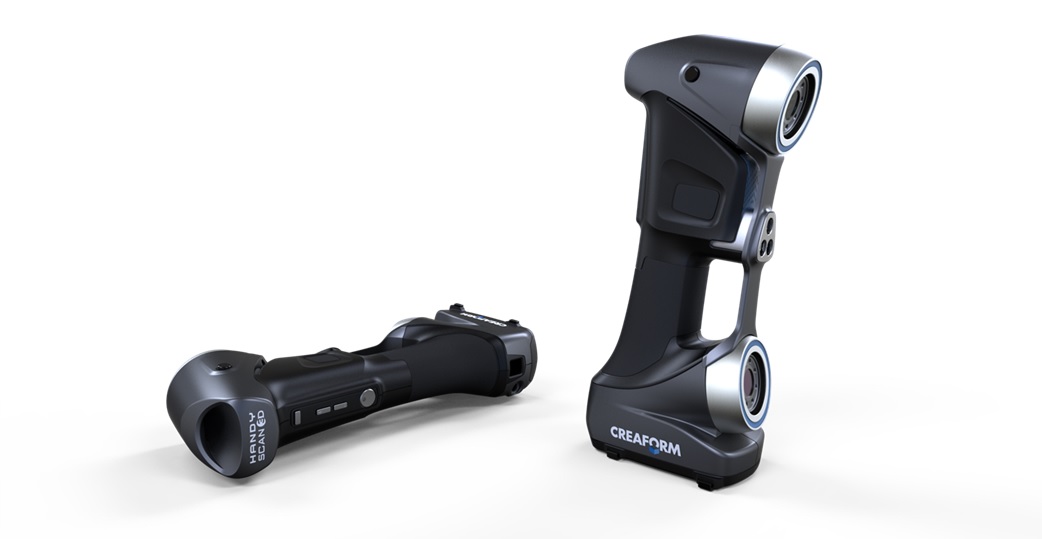

① HandySCAN 700 でスキャンしました。(STLデータ化)



② スキャンしたSTLデータを Geomagic DesignX に取り込み、リバース作業を行います。


    読み込んだスキャンデータを要素ごとに分割し、要素ごとにサーフェスを作成します。
  作業時間は30分でした。

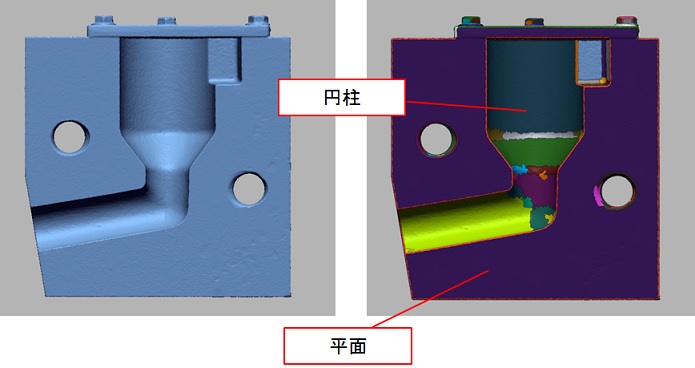

  読み込んだスキャンデータを要素ごとに分割します。
  ポリゴンの曲率により平面、円柱、回転などに自動で分割されます。

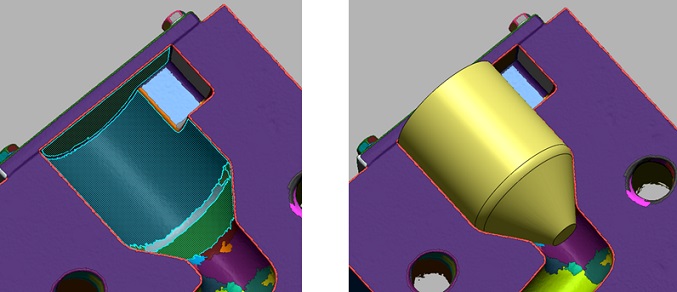

  回転ウィザードは回転形状の自動作成機能です。
  作成したい形状の領域を指定すると、自動的にサーフェスが作成されます。

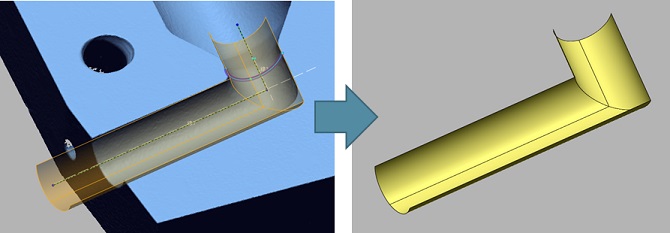

  スイープサーフェスを作成します。
  先ほど作成した2つのスケッチを指定します。

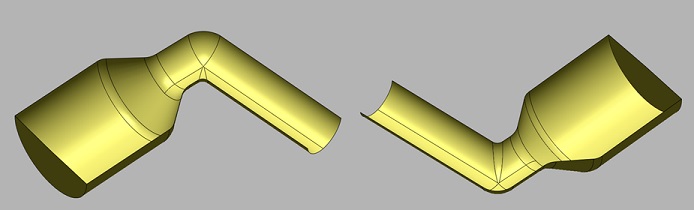

③ サーフェイスが完成しました。






④ 偏差確認も行えます。

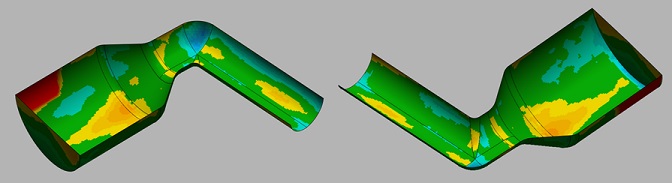

スキャンデータと作成したサーフェスデータとの偏差をカラーマップで確認することができます。
    許容範囲内の場合は緑で表示されます。下記の画像は許容値±0.1mmに設定した状態です。






⑤ その後、IGESデータ化を行い、Cimatron に取り込みました。

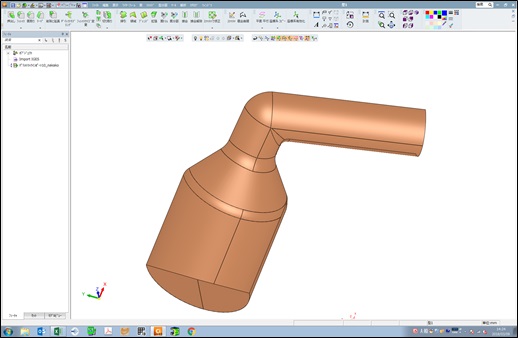

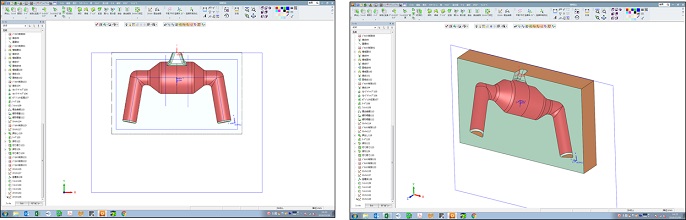

⑥ 3Dモデルデータを作成し、1個取りデータから2個取りデータへ変更しました。

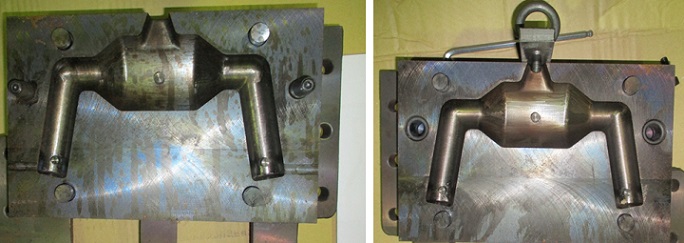

Cimatron でNCデータを作成し、2個取りシェル金型が完成しました。





⑧ 中子が完成しました。
