Geomagic Design X リバースエンジニアリング ソフトウエア

リバースエンジニアリング ソフトウエア

Geomagic Design X

履歴ベースのCAD機能と、3Dスキャンデータ処理機能を融合した業界唯一のリバースエ ンジニアリングソフトウェアです。
3Dスキャンデータから、汎用的なCADソフトウェアと互換性のあるフィーチ ャーベースのソリッドモデルを作成することができます。

3DスキャナからCADソフトウェアへの最速パス

紹介動画






Geomagic DesignXの特徴

DesignX

究極の 3D SCAN-TO-CAD ソリューション

設計を柔軟に 3D スキャンデータを高品質なフィーチャ ベースの CAD モデルに変換する専用ツール。
CAD機能拡張 スキャンしたモデルをお使いのCAD環境へ素早く移設する。
製品設計加速 0からCADモデルを作成するために要する時間の、何分の 1 かの時間で設計を行います。
設計手法多様化 3D スキャナーから編集可能なフィーチャーベースの CAD モデルを作成します。
検査結果比較 複数の検査結果を比較分析が可能。

リバースツール

自動およびガイド付きのソリッドモデル抽出、有機 3D スキャンに適合する最大限に正確な精密サーフェース、メッシュ編集、点群処理を組み合わせて、他のどんなソフトウェアにもできないことを可能にします。今、事実上どんなものでもスキャンして、製造可能な設計を行うことができます。

光学解析

スキャンデーからCADモデリング

圧縮成形

より正確に早くモデリングが可能

設計時間短縮

白紙から始めるのではなく、現物モデルから設計を始めましょう。設計図がない部品等をスキャンし、設計データにより正確に再現できます。既存のエンジニアリング設計プロセスと簡単に統合できます。

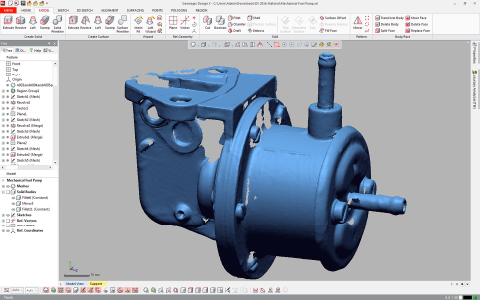

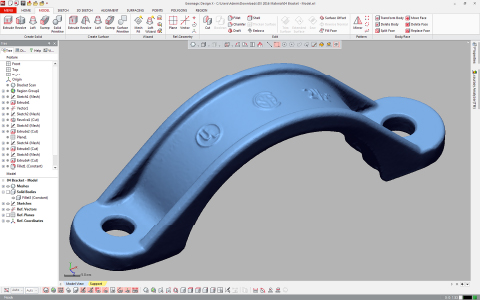

スキャンデータ読込

繊維強化プラスチックの解析機能

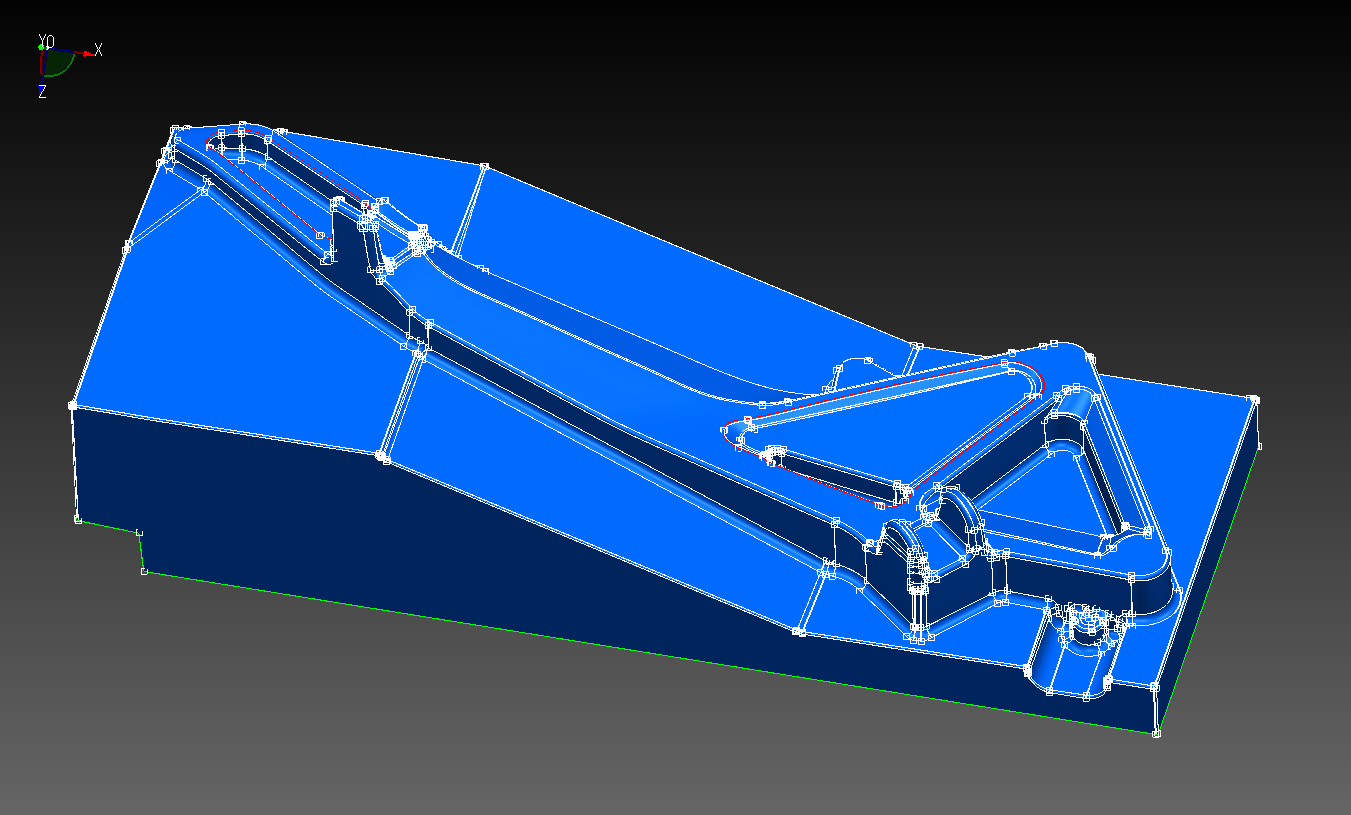

自動面作成

粉末射出成形

リバースエンジニアリング

金型の再利用

金型の摩耗状況を確認しながら、金型の寿命を管理したり、現場のノウハウが詰まった金型をデータ化することで、金型が壊れた際には、データーから再利用ができます。

光学解析

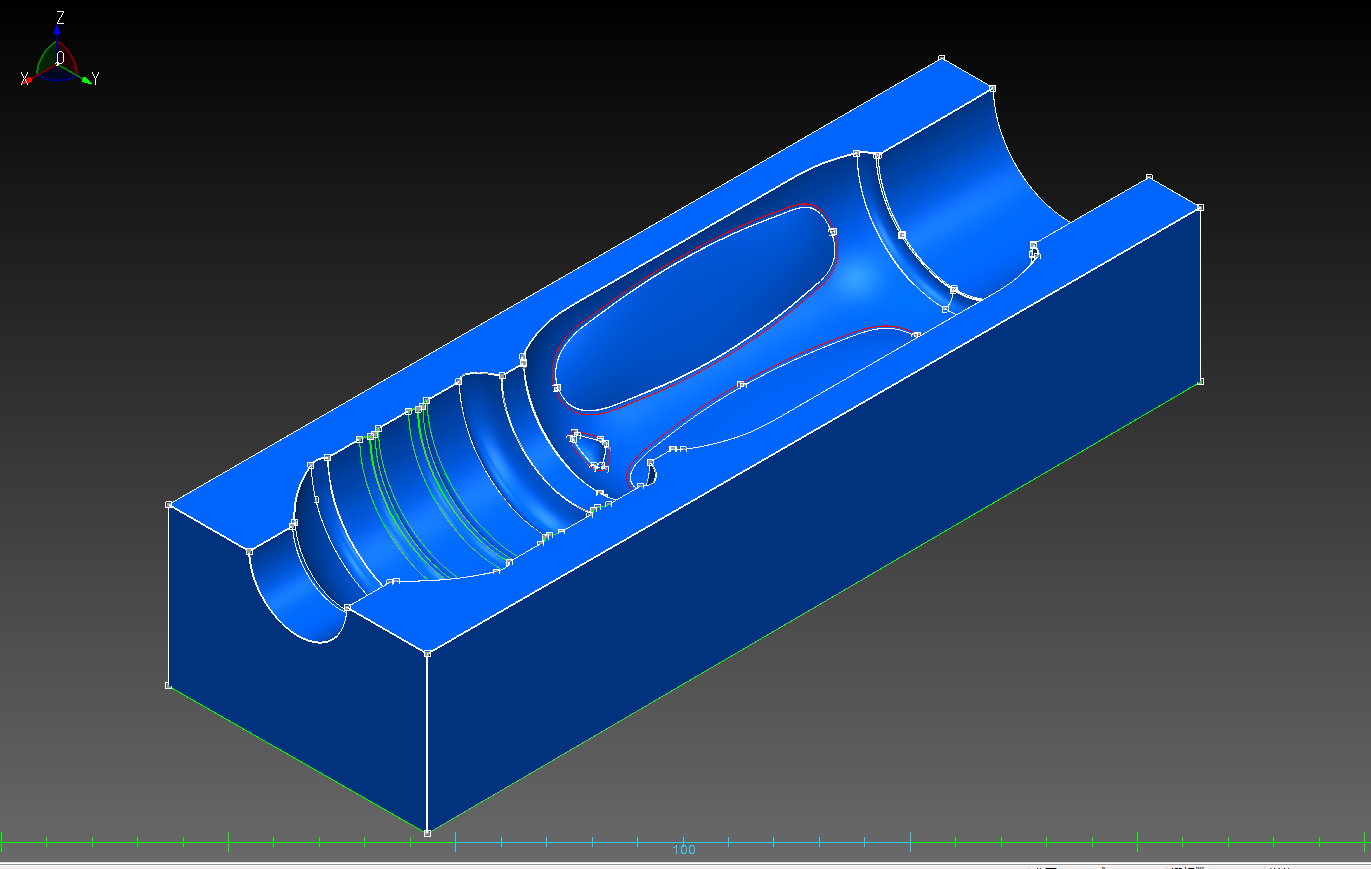

実物からの金型モデルを作成

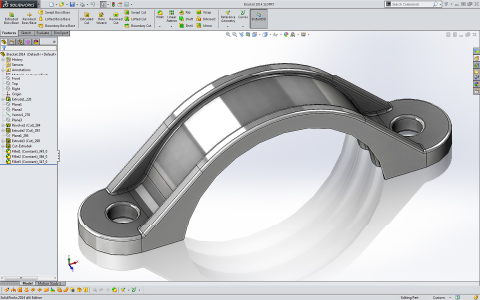

CAD出力

作成されたCADデータは、各CADソフトの拡張子に対応している。

インモールド成形

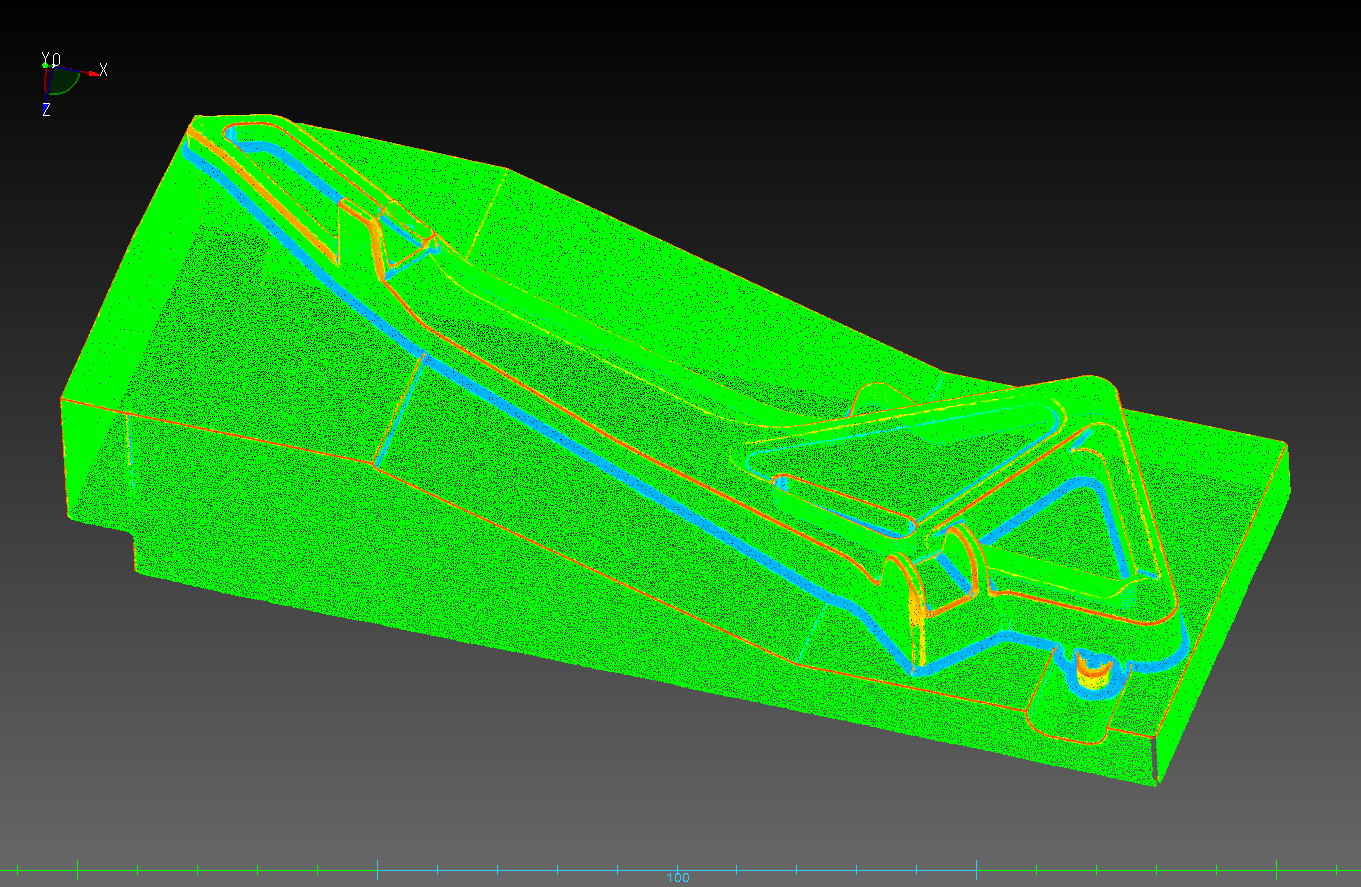

ポリゴンを修正

ポリウレタン化学発泡成形

CADデータ化

動作環境

対応OS Windows7 Pro(64bit), Windows8.1 Pro(64bit), Windows10 Pro(64bit)
CPU処理速度 Intel社 または、AMD社の2GHz以上、マルチコア3GHz以上を推奨
メモリー容量 最少8GB、16GB以上を推奨
HDD容量 30GB以上の空き容量(SSDを推奨)
グラフィックボード NVIDIA社Quadro シリーズ、2GB以上を推奨、Open GL4.0以上
ディスプレイ 最少:1280×960、推奨:1280×1024以上、32bitカラー
