GO2camはCPU内蔵グラフィックで動くのか? #生島【部品加工用CAD/CAM GO2cam】

GO2camでは、NVIDIA社のQuadroシリーズを推奨ボードとしていますが、内蔵のグラフィックでは、動かないのかという声がありましたので、今回、検証してみました。





内蔵グラフィックとは?

パソコンの部品として、基本となるマザーボートがありますが、そのボードの中にグラフィックがついているものが増えてきました。
マザーボートについているグラフィックを内蔵グラフィックと呼んでいます。
事務用パソコンとして使用する場合は、これで問題ないのですが、3DCADCAMを使用しようとすると能力が足りない場合がでてきます。
通常3DCADCAMを使用する場合は、別途グラフィックボートを追加して使用します。





GO2camで、グラフィックが影響するところは?

GO2camで、グラフィックが影響するものとしては、大きく下記の二つになります。

  • 図形描画の正確性、きれいさ
  • シミュレーション速度





検証内容

図形描画の正確性、きれいさについては、大きな違いが、確認できなかったため、シミュレーション速度を比較しました。

環境
GO2cam V6.08
CPU i7-11700
OS Windows10pro
メモリ 8GB

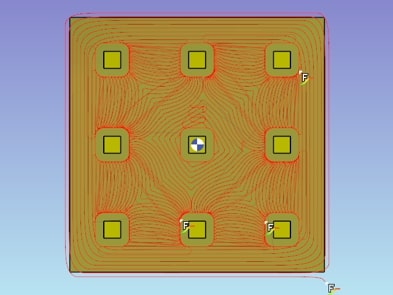

使用した加工パス





検証結果

解像度がHDの場合は、UHD750(内蔵グラフィック)が健闘し、シミュレーション時間が、NVIDIA T1000に比べて1.5倍で留まりましたが、解像度がFHDにすると3倍となりました。
NVIDIA T1000では、解像度が変化しても、シミュレーション速度には、ほぼ影響がでませんでした。

画面解像度
HD=1280*720
FHD=1920*1080
WQHD=2560*1440
UHD750 内蔵グラフィック
NVIDIA T1000 外部グラフィック

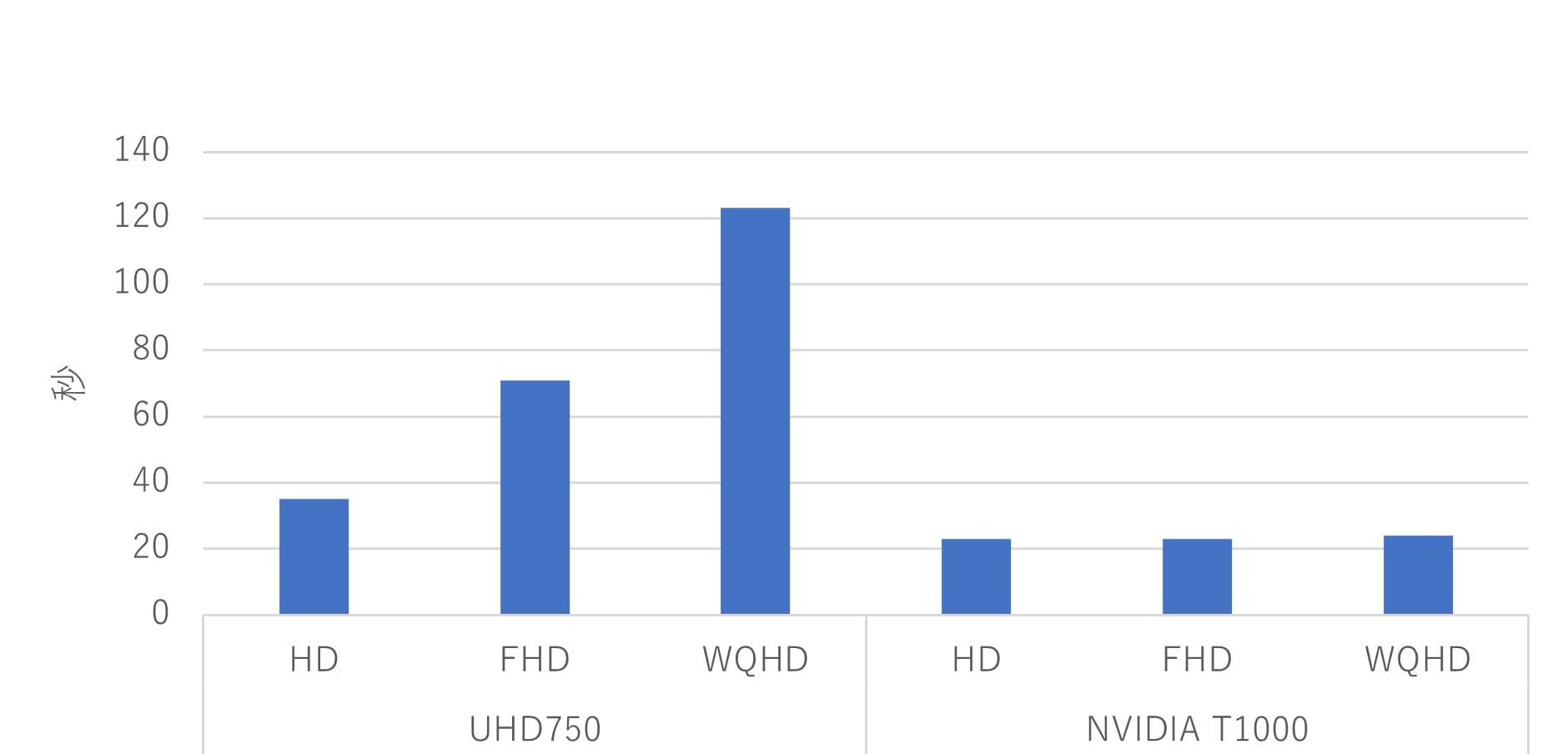

シミュレーションにかかった時間





まとめ

内蔵グラフィックでは、画面解像度がHD(1280*720)であれば、何とか使えそうなことは、わかりましたが、それ以上だと実用に耐えないということがわかりました。

(ただし、内蔵グラフィックは、GO2camとしては、推奨しておりません。)
