【前半】他のCAMと何が違う? #井戸【部品加工用CAD/CAM GO2cam】

.DXF/.DWGデータの有効活用

一般的なCADCAMは、【.DXF/.DWG】データからのパス作成を行う際、不必要となる全面図側面図を削除して、深さ情報を紙図面から読み取りながらパスを作成します。
GO2CAMは【.DXF/.DWG】を読み込み後、側面図や断面図を、正面図に張り合わせることが可能です。
張り合わせたことにより、疑似的に3Dにすることができます。
それぞれのポケット・溝などの高さ・深さを抽出することも可能となり、その値をもとに、モデリング・パス作成ができます。
よって、格段に入力回数を減らすことができます。

側面図付きDXFデータ

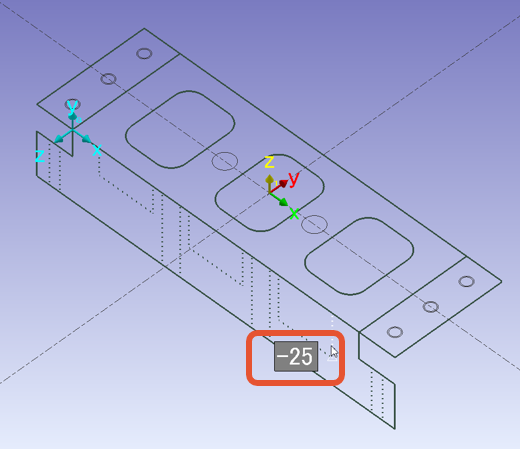

側面図から深さを抽出

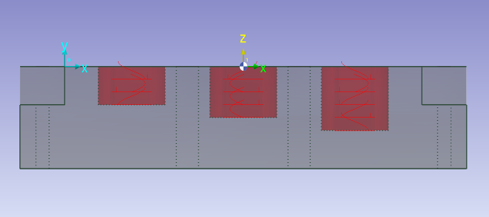

抽出した深さで加工パス作成

.DXF/.DWG有効活用動画



オープン無制限対応で効率の良いパス作成

GO2CAMは、ポケット加工時に、オープン部を無制限で選択可能です。
複数ポケットに複数個所、同時に設定可能です。
オープン部を認識させることにより、アプローチは可能な限り外から行われ、外から外に抜ける、効率の良いパス作成が可能です。

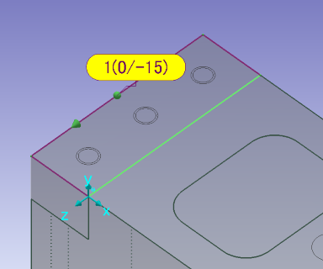

クローズポケット

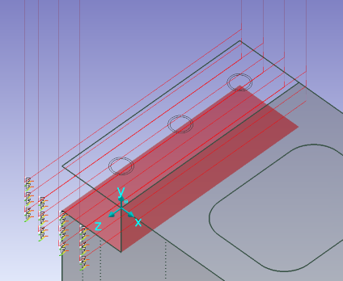

オープンポケット

オープンポケット加工動画



オペレーションリスト（パターン）を使用した、簡単パス作成

GO2CAMは、オペレーションリストという、加工パターンを使用した加工パス作成が可能です。
オペレーションリストは、荒加工から仕上げ加工までを、1つのパターンとして使用することができるため、作業効率を大幅に上げることができます。


パターンなしのポケット加工(荒～仕上げ)
　1. 荒加工
　　●どこを、どの工具で、どうやって

　2. 底仕上げ
　　●どこを、どの工具で、どうやって

　3. 壁仕上げ
　　●どこを、どの工具で、どうやって

など数多くの設定が必要です。

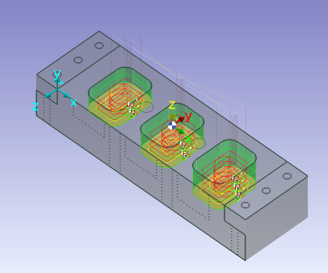

オペレーションリスト加工

オペレーションリスト活用動画

以上いかがでしょうか。
後半も後日更新いたしますので、しばらくお待ちください。
