円筒形状の裏面取り【部品加工用CAD/CAM GO2cam】

裏面取り工具は、各社工具メーカーから出ております。
平面での裏面取りであれば、NCプログラムは、難しくありませんが、円筒形状になるとなかなか手動でNCプログラムを作成することは、簡単ではありません。
GO2camでは、円筒形状の裏面取りが簡単に作成可能です。
今回は、両面取りカッターによる裏面取りを紹介します。

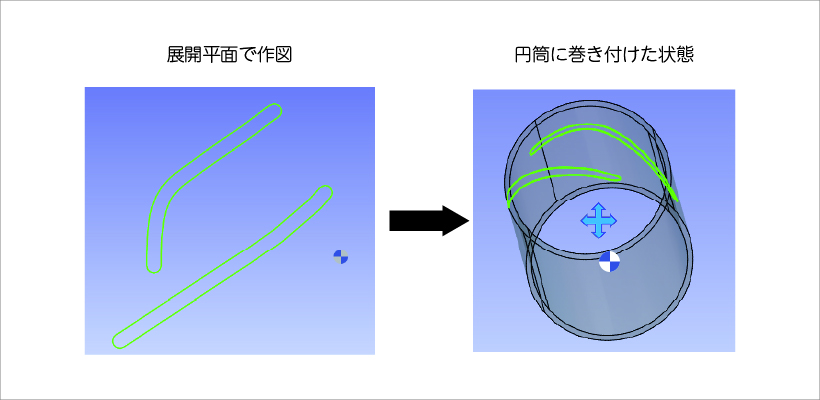

円筒形状の溝を展開平面上に作成

ソリッド形状から展開平面に投影することも可能です。

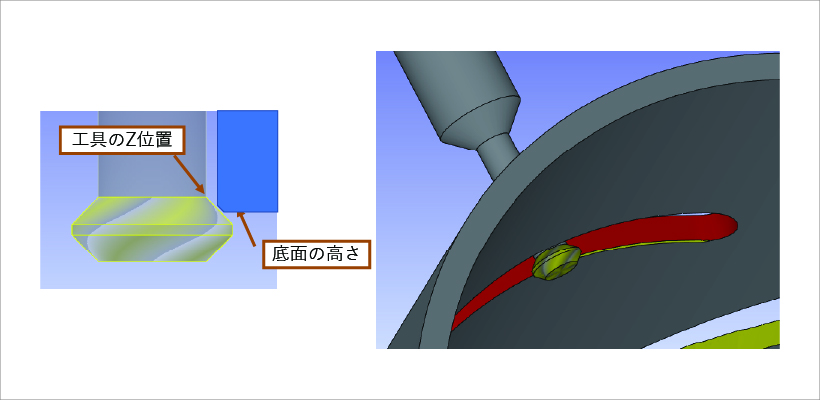

展開平面で、簡単にパスを作成

サイクルを選択して面取り幅、底面の高さ、工具のZ位置を調整するのみで、パスが作成できます。
