3D CADデータとSTLデータの違いとは？変換時の注意点と正しい使い分け
3D CADで設計したモデルを、3Dプリンターや解析ソフト（CAE）、3次元測定機に取り込もうとして「STLデータ」に変換した経験はありませんか？ しかし、いざ変換してみると……
- 「曲面がカクカクの多角形になってしまった……」
- 「取引先から届いたSTLデータをCADで編集しようとしたら、寸法変更ができない！」
- 「ファイルサイズが爆発的に重くなってしまった」
このようなトラブルに直面することがあります。
今回は、実務で絶対に知っておきたい「3D CADデータ」と「STLデータ」の決定的な違いと、変換時に失敗しないためのポイントを分かりやすく解説します！
CADは数式表現のため高精度で寸法変更などの再編集が容易な一方、STLは三角形のメッシュ構造でCAD上での編集は困難です。
一方で、STLは3DプリンターやCAMの素材表現等で活躍します。
変換時は公差設定に注意し、用途に応じたメッシュの細かさ調整と適切な使い分けが重要になります。
CADで扱う3Dデータ形式や拡張子の種類を分かりやすく解説しています。こちらもよければ！
目次

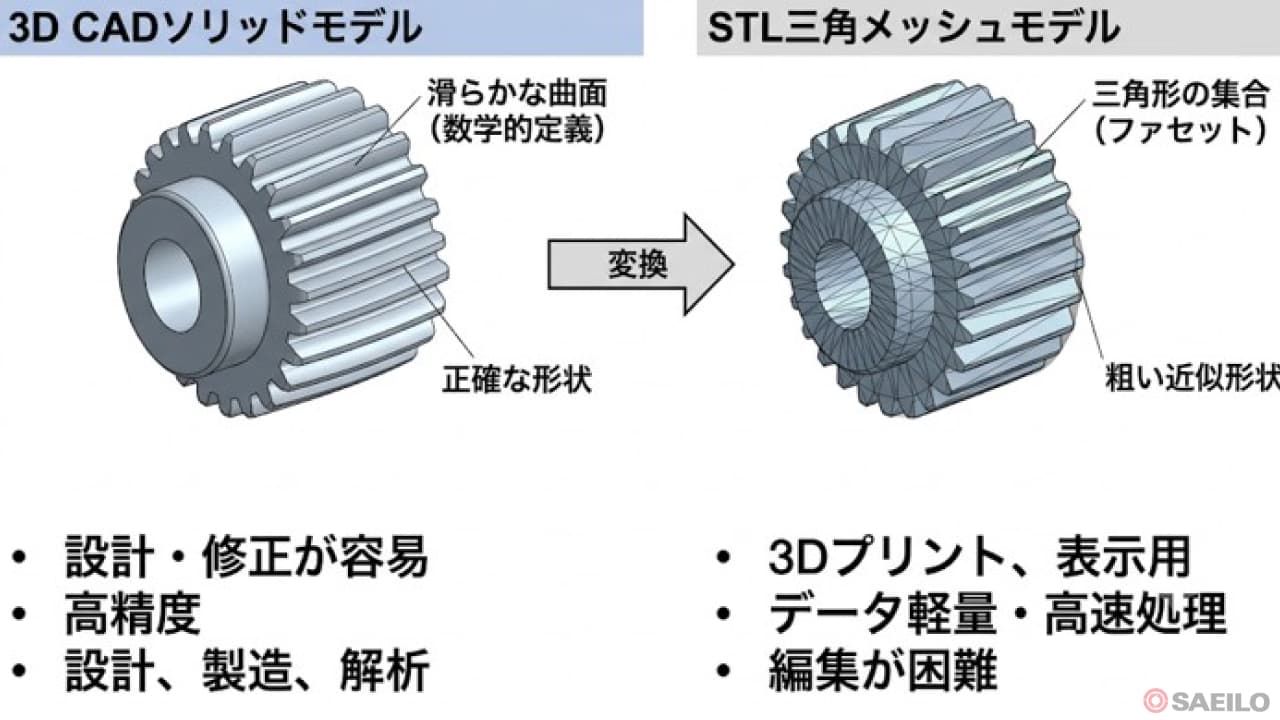

CADデータは「数式」、STLデータは「メッシュ」
まず、2つのデータの根本的な違いを一言で整理しましょう。
3D CADデータ（ソリッド/サーフェス）：
円や曲面を「数学的な数式（NURBSなど）」で正確に保持しているデータ。拡大しても滑らかなままで、いつでも寸法数値を打ち直して再編集できます。
STLデータ（ポリゴンメッシュ）：
3Dモデルの表面を「小さな三角形（メッシュ）」の集合体で敷き詰めて表現したデータ。数式情報を捨てているため、構造はシンプルですが、CAD上での寸法変更などの再編集は困難になります。

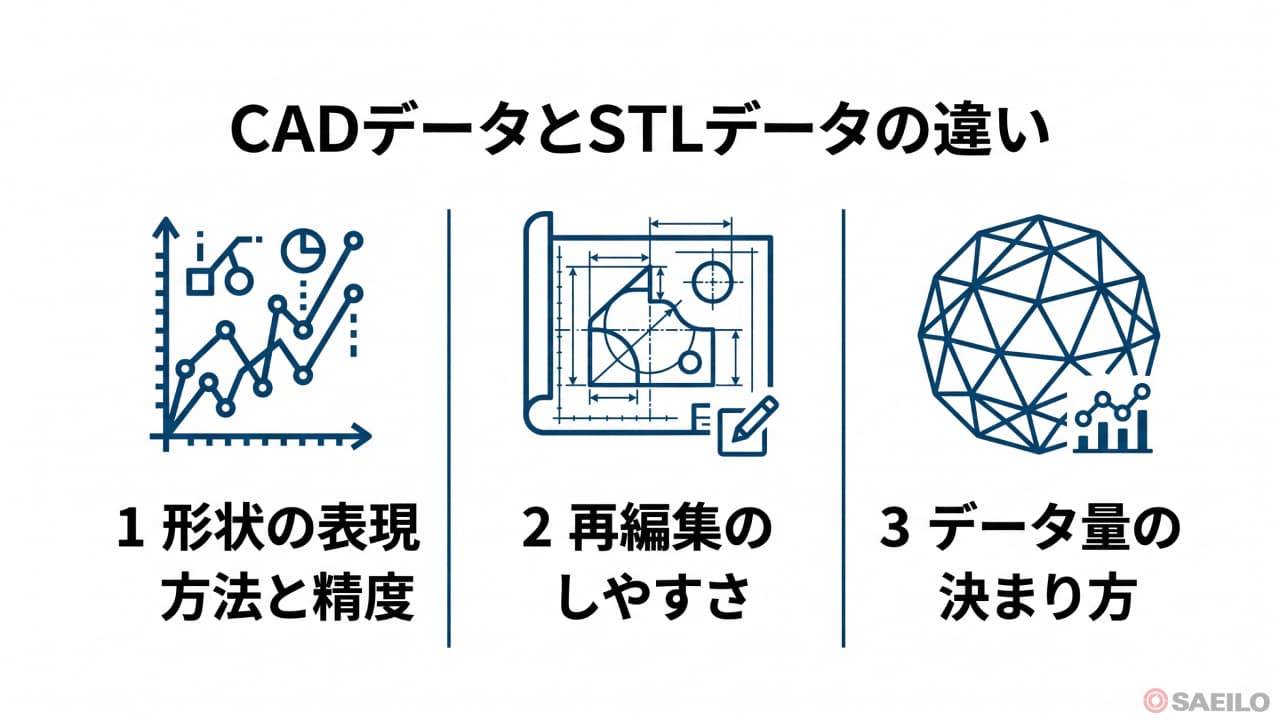

3D CADデータとSTLデータの「3つの決定的な違い」
1. 形状の表現方法と精度
- 3D CADデータ：
数学的に定義された真円や自由曲面です。拡大しても精度が落ちることはありません。 - STLデータ：
無数の「平面（三角形）」をつなぎ合わせて曲面に見せかけています。そのため、曲面を近くで見ると微小な多角形（カクカクした形状）になります。
2. 再編集のしやすさ
- 3D CADデータ：
設計履歴（ヒストリ）やパラメータ（寸法値）を持っているため、「穴の直径をΦ10からΦ12に変更する」といった作業が瞬時に行えます。 - STLデータ：
保持しているのは「三角形の頂点座標」だけです。「穴」という認識すらなく単なる面の集まりであるため、CAD上で寸法を直接書き換えることができません。
3. データ量（ファイルサイズ）の決まり方
- 3D CADデータ：
形状の複雑さやフィーチャー（工程）の数によってデータ量が決まります。 - STLデータ：
「三角形の枚数（メッシュの細かさ）」でデータ量が決まります。曲面をなめらかに見せようとして三角形を細かく分割しすぎると、データ容量が数十倍に跳ね上がることがあります。
CAM（加工プログラム作成）におけるSTLデータの重要役割
「CAD上での寸法編集が難しい」というデメリットがあるSTLデータですが、実は加工の現場（CAM）では非常に重要な役割を果たしています。

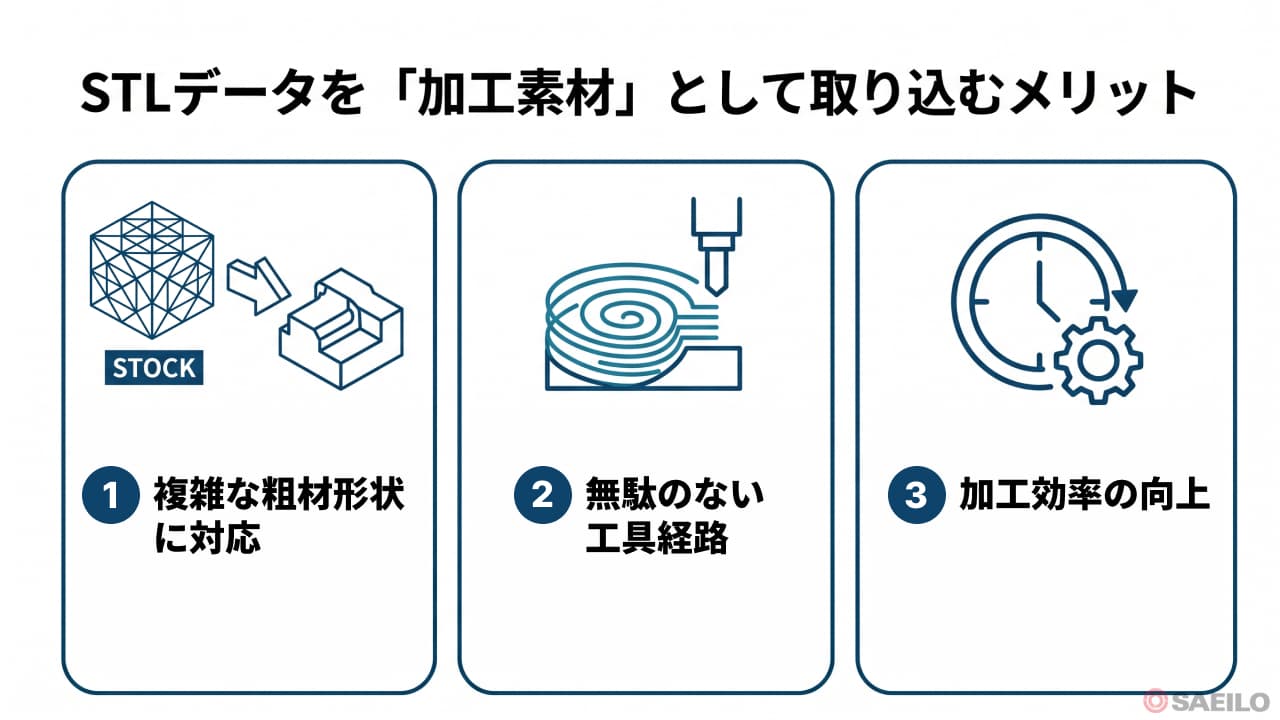

１．STLデータを「加工素材」として取り込み可能
一部の最新CAMでは、鋳造品や鍛造成形品などの複雑な粗材（ワーク）形状を、STLデータとしてそのまま「加工素材（ストック）」の設定に取り込むことが可能です。
これにより、実際の素材形状に合わせた無駄のない工具経路（ツールパス）を効率的に作成できます。

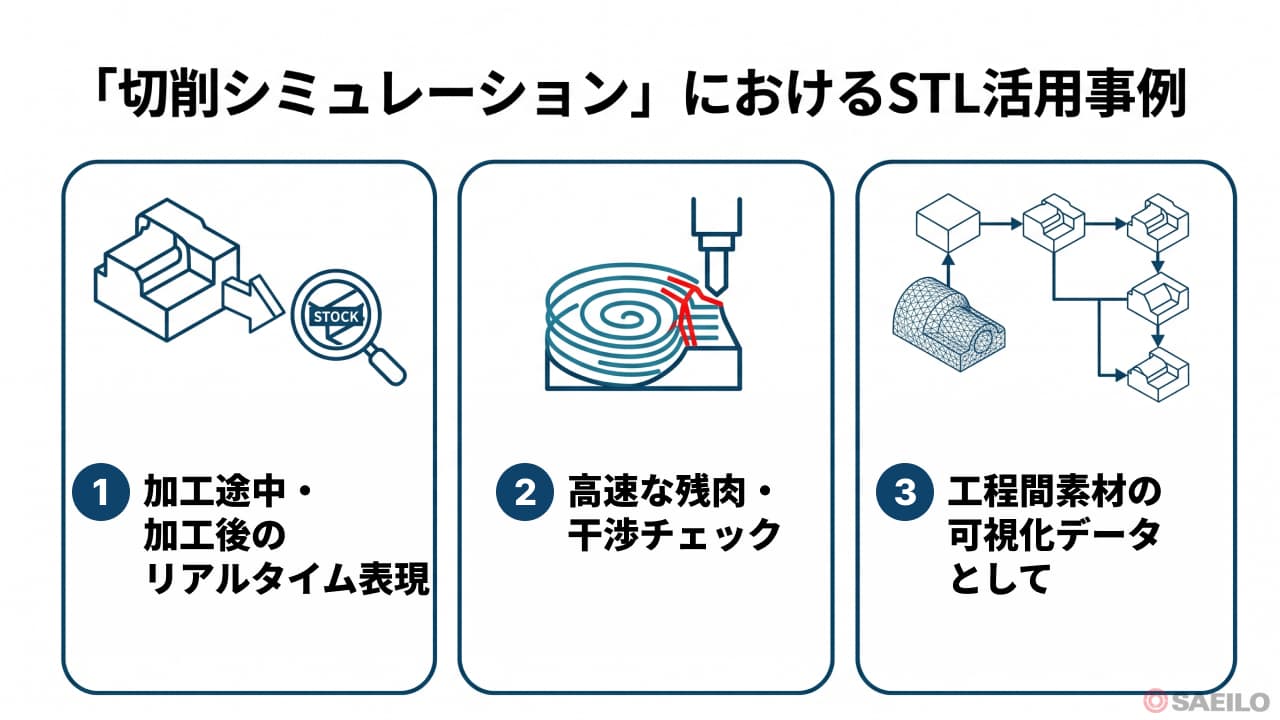

2. 切削シミュレーションにおける状態表現
CAM上の切削シミュレーションにおいて、加工途中や削り終わった後の素材形状をリアルタイムに表現・保持するために、軽量なSTLフォーマットを採用しているシステムが存在します。
残肉（削り残し）の確認や、干渉チェックを高速に行うためにSTLの構造が最適だからです。
このように、STLは単なる「3Dプリンター用のデータ」にとどまらず、CAMを介した精密加工の現場でも「工程間素材の可視化データ」として幅広く活用されています。
CADからSTLへ変換する際の「公差」の落とし穴
3D CADソフトからSTL形式で書き出す際、設定画面に「公差」といった項目が表示されます。
ここで設定を間違えると、次のような失敗が起きます。
- 公差が粗すぎる場合：
3Dプリンターで造形した際、丸い軸や穴が「目視でわかるレベルでカクカク」になってしまい、パーツ同士がはまらなくなる。 - 公差が細かすぎる場合：
データ容量が数ギガバイトに達してしまい、PCがフリーズしたり、3Dプリンターや測定機のソフトに取り込めなくなったりする。
用途に合わせてメッシュの細かさを調整するのが鉄則です。
例えば、一般的な3Dプリンター出力であれば公差「0.01mm〜0.05mm」程度を目安にし、用途（試作か本番か）に応じて最適なデータ容量のバランスを見極めましょう。
まとめ：CADデータとSTLデータの使い分け
3D CADデータとSTLデータは、用途に応じて以下のように使い分けましょう。
「3D CADデータとSTLデータ」の違い
- 3D CADデータ（数式データ）：
数学的な数式で定義された高精度な設計データ。拡大しても精度が落ちず、寸法変更も容易。主な用途は製品設計、金型設計、精密加工（CAM連携）。 - STLデータ（ポリゴンデータ）：
表面を三角形の平面（ポリゴン）で近似表現したデータ。CADでの修正は困難だが、構造が単純で3Dプリンター造形、3Dスキャナー、CAE解析に使用。
設計や金属加工には「3D CADデータ」をそのまま使い、3Dプリンター出力や測定機へ読み込ませる最終工程で「STLデータ」へ変換するのが良いでしょう。
