金型製造の３次元化で効率化が期待外れになってしまう要因とその対策
そんな悩みを抱える金型メーカーの経営者様や現場責任者様は少なくありません。ですが、思うように効率化が進まないからといって、決して現場の努力やスキルの問題ではありません。
その背景には、導入したツールの特性と金型製造との「相性」や、従来の2D前提の工程フローがそのまま残っているといった、目に見えにくい構造的な要因が潜んでいます。
本記事では、金型製造において3D化しても効率化が進みにくい3つの主な要因を解き明かすとともに、2D図面から脱却し、フル3D化で短納期化を実現するための具体的な対策案をわかりやすく解説します。
目次
なぜ？金型メーカーで3D化しても効率化が進まない3つの要因
3D CAD/CAMを導入したにもかかわらず、期待通りの工数削減につながらない場合、そこには大きく分けて3つの構造的な要因が存在します。

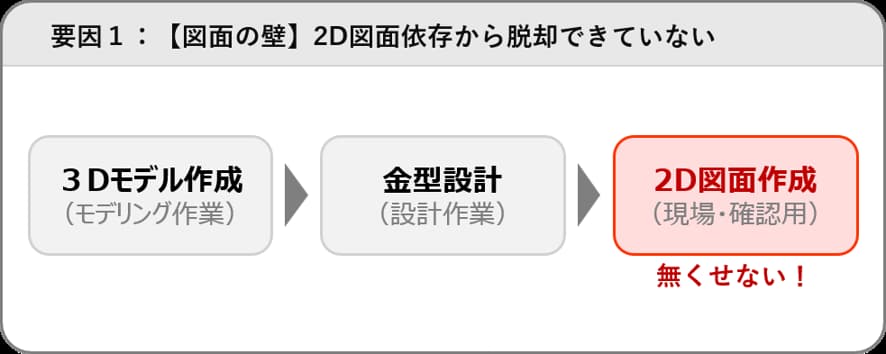

1.【図面の壁】「2D図面依存」から脱却できていない（二重管理）
3Dモデルを作成したものの、加工現場や最終確認用に結局2D部品図を起こす「二重作業」が発生しているケースです。幾何公差や仕上げ記号、加工注記を手作業で2D図面に打ち込む工程に追われ、結果として3D化の手間だけが上乗せされる形になってしまいます。

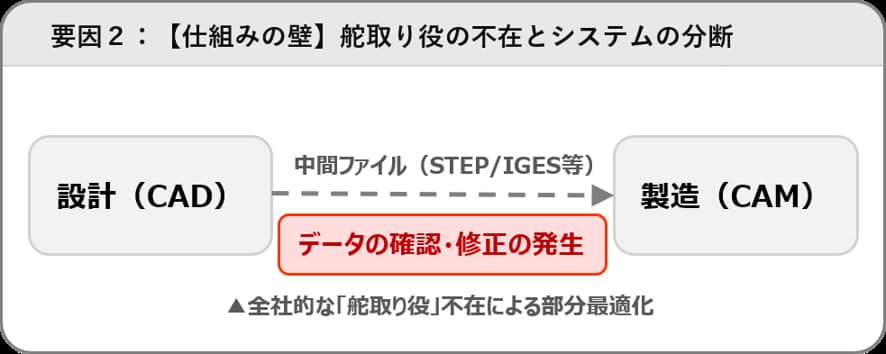

2.【仕組みの壁】工程フローが2D時代のままで「舵取り役」が不在
設計から製造までの工程フローが従来の2D前提のまま残り、フル3Dに最適化されていないことも大きな要因です。各部署が個別にツールを選定するとシステムが分断され、中間ファイル変換に伴うデータ修復や調整に膨大な時間が割かれます。全社的な工程改革を主導する「舵取り役」や専門アドバイザーの不足が、全体最適への移行を難しくしています。

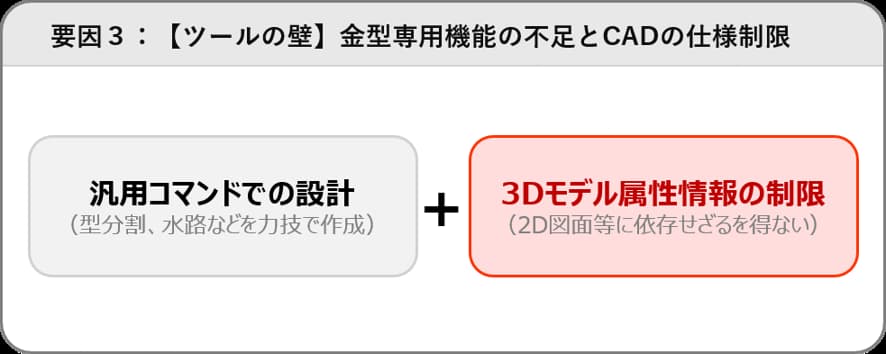

3.【ツールの壁】「金型専用機能」の不足とシステムの制限
製品設計向けの汎用3D CADでは、型分けや冷却水路の配置といった金型特有の構造作成を汎用コマンドの手作業で行う必要があり、設計工数が膨らみがちです。さらに汎用CADや中間ファイルの仕様上、3Dモデルに付与できる情報に制限があるため、結局は2D図面や別システムで補完せざるを得ない環境を生んでいます。

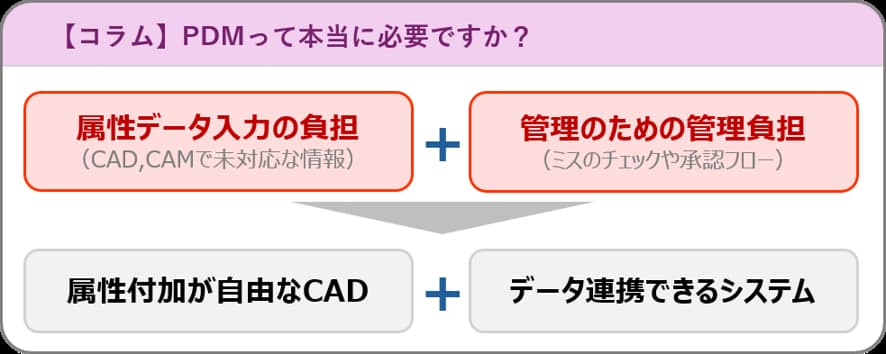

【コラム】ちょっと待って！「PDM」って本当に必要ですか？
3D化の効率が上がらない際、「データ管理が不十分だからだ」と高額なPDM（製品データ管理システム）の導入を検討される企業は少なくありません。
しかし、重厚な管理システムを追加すると、承認フローや属性入力といった「管理のための管理」が増え、かえって現場のスピードを削ぐ原因になりがちです。
現場に必要なのは、管理する箱を増やすことではなく、以下の2点です。
- 3Dモデル自体に製造情報（公差・仕上げ等）を持たせること
- 設計から加工までデータ変換なしで直結する環境を作ること
高額なシステムに投資する前に、まずは「3Dモデル自体の情報量」と「CAD/CAMの連携環境」を見直すことこそが、無駄なコストをかけずに短納期化を実現する一番の近道です。
フル3D化で「短納期化」を果たすための3つの対策案
前述した3つの要因を解消し、3D化本来の目的である短納期化や生産性向上を実現するためには、次の3つの対策に取り組むことが極めて有効です。

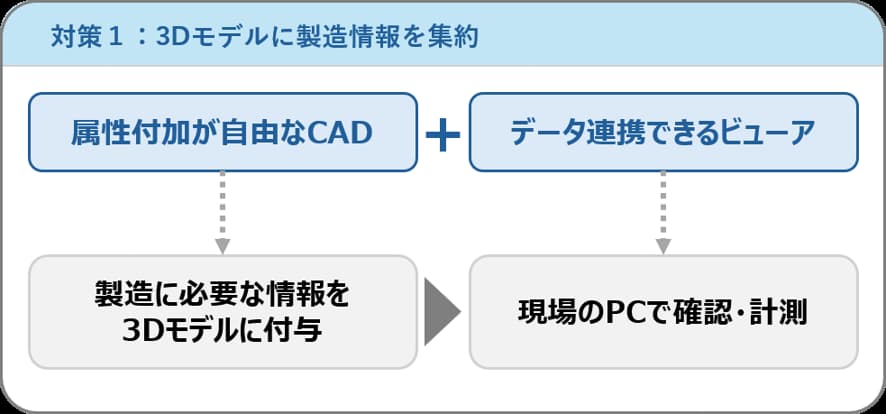

対策1：3Dモデルに製造情報を集約し「脱・2D図面」を果たす
公差や仕上げ面粗度、材質といった加工に必要な情報を3Dモデル上に集約する運用へ移行します。現場はPCのビューワーでモデルを確認・計測する仕組みを整えることで、設計者の大きな負担となっていた「2D図面の作成」を根本から撲滅します。

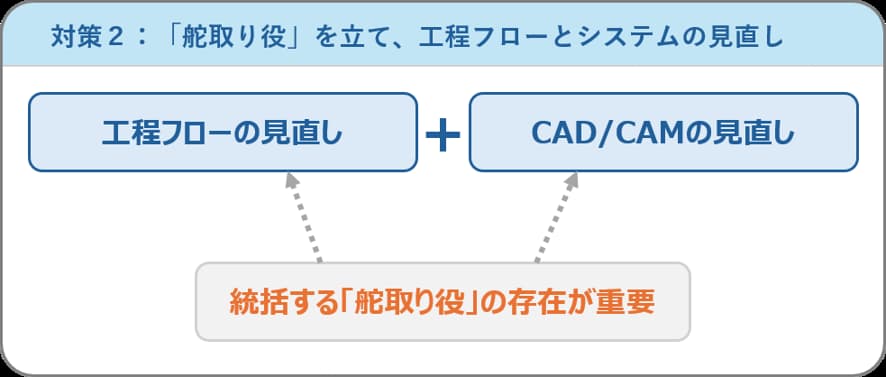

対策2：「舵取り役」を立て、3D最大活用を目的に工程フローとCAD/CAMを見直す
部署ごとに別々のシステムを選定するとツールが分断され、データ連携調整や変換手修正に膨大な時間が奪われます。そこで全社を統括する「舵取り役（推進リーダー）」を配置し、部分最適ではなく「全工程で3Dデータを最大限活用すること」を第一目的に掲げます。舵取り役のもとで工程フローを一から再設計し、設計から加工まで1本のデータで直結できる統合的なCAD/CAM環境へ見直すことが不可欠です。

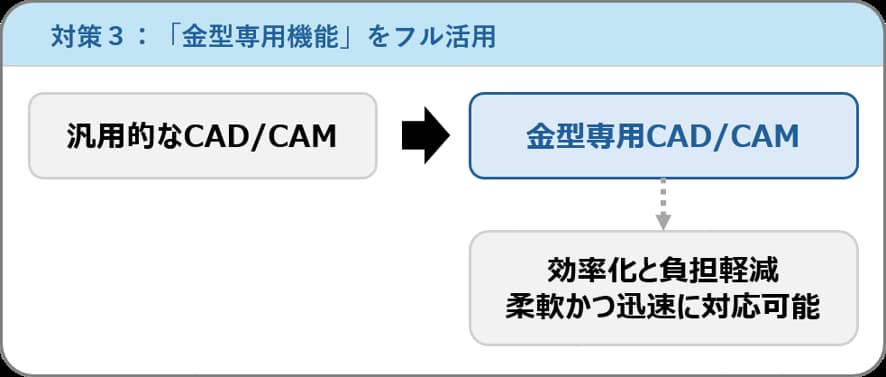

対策3：一品一様の多品種少量生産だからこそ「金型専用機能」をフル活用する
金型は一品一様の多品種少量生産であり、すべてを無理に完全自動化・標準化しようとすると運用が破綻しがちです。重要なのは汎用コマンドの力技をやめ、型分け、冷却水路、スライド、電極設計などの「金型専用機能」を活用することです。専用機能を使いこなすことで、新規取引先からの変則的な形状データや急な仕様変更にも、柔軟かつスピーディーに対応できる現場環境が整います。
3つの対策を1台で実現！金型専用CAD/CAM「Cimatron」の強み
前述した3つの対策（3D情報集約・統合環境・専用機能）を最もシンプルに、かつ高い水準で実行できるシステムが、金型専用統合CAD/CAM「Cimatron」です。
1. 製造情報を3Dモデルへ「自由に付与」できる（対策1に対応）

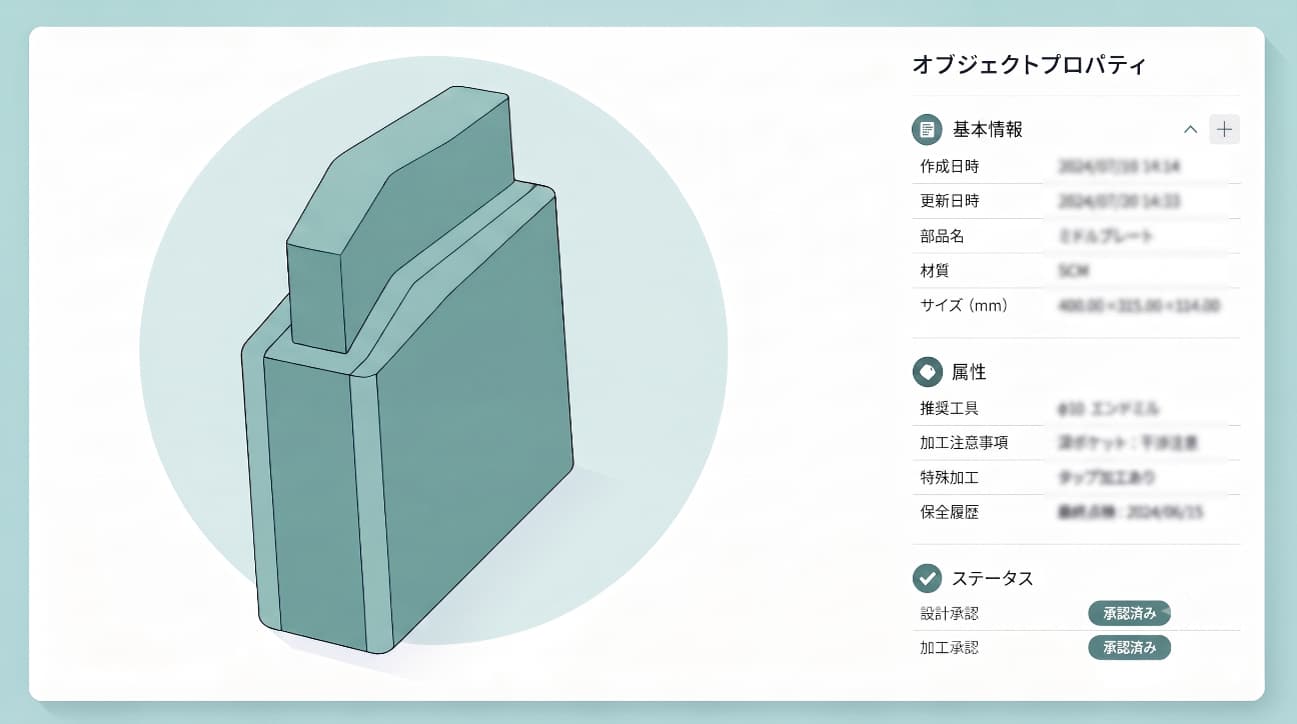

汎用CADと異なり、Cimatronは金型製造に必要な属性情報（公差・仕上げ面粗度・材質等）を3Dモデル上に制限なく保持できます。モデル自体に十分な情報を持たせられるため、2D図面を書き起こす二重作業や高額なPDMの導入を必要とせず、現場ビューワーでの確認のみでスムーズな作業指示を完結できます。
2. CADとCAMが「完全に統合」され、全体最適化まで伴走サポート（対策2に対応）

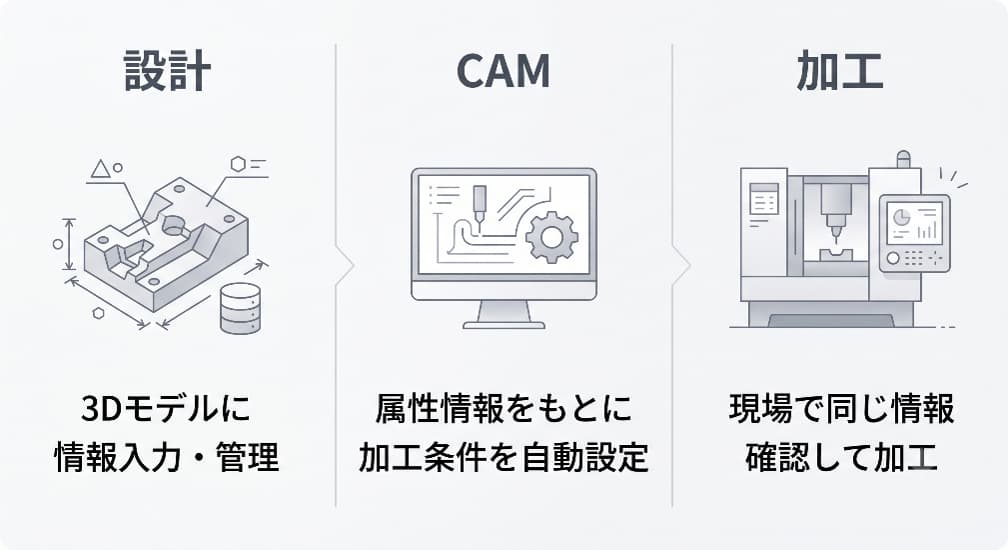

設計（CAD）からNCプログラム作成（CAM）までが単一プラットフォームで完結し、中間ファイル変換に伴う「面抜けエラー」や手修正作業が100%発生しません。さらに弊社では、ツールの導入にとどまらず、社内の「舵取り役」となるお客様に寄り添い、工程フローの見直しや全社的な全体最適化のご相談・体制構築までしっかり伴走してサポートいたします。
3. 多種多様な金型に対応する「専用機能」を搭載（対策3に対応）
金型設計のパッケージ（MoldまたはDie）には、金型設計に特化した強力なコマンド群を標準装備しています。お客様独自の金型部品も自由に登録でき、無理な完全自動化を目指すのではなく、新規取引先から提供される多様なデータに対しても、柔軟かつスピーディーに対応できる環境を提供します。
Cimatronの優れた機能性と弊社のサポート力を合わせ、金型製造現場の構造課題を解決し、無駄のないスマートな「フル3D化」の実現を強力に後押しします。
設計・加工の工期を5割短縮できた事例はこちら
まとめ：ツールとプロセスを「金型最適」に整えることが短納期化への近道
金型製造において「3D化しても期待通りに効率化が進まない」背景には、2D図面依存の手間、舵取り役不在による非効率な工程フローとシステム、そして汎用CADの機能的・仕様的制限という3つの大きな要因がありました。
単に3Dツールを導入するだけでは、真の生産性向上や短納期化は達成できません。重要なのは、全社的な舵取り役のもとで工程フローそのものを見直し、金型製造に最適化された環境を構築することです。
金型専用CAD/CAM「Cimatron」は、自由な製造情報付与、CADとCAMが統一されており、更に金型専用機能によって、これらの課題をスマートに解決します。
もし貴社で、
- 「3D化したのに効果が出なくて困っている」
- 「過去に3D化に失敗した経験があり、どうすればいいか悩んでいる」
- 「社内から効率アップを求められているが、具体的な対策に悩んでいる」
といったお悩みがありましたら、ぜひお気軽に弊社までご相談ください。貴社の現場に合わせた「工程フローの見直し」と「全体最適化」を一緒に考え、支援いたします。
