HandySCAN 3D 実際の計測・活用事例・資料

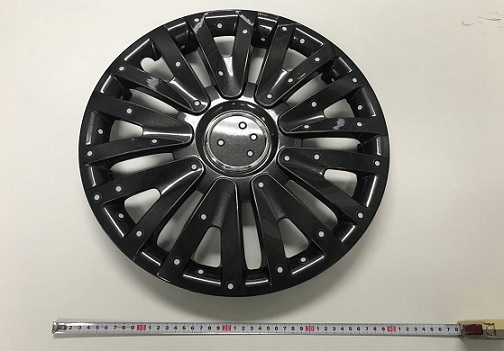

【黒色樹脂製品】ホイールカバー【HandySCAN3D計測事例】

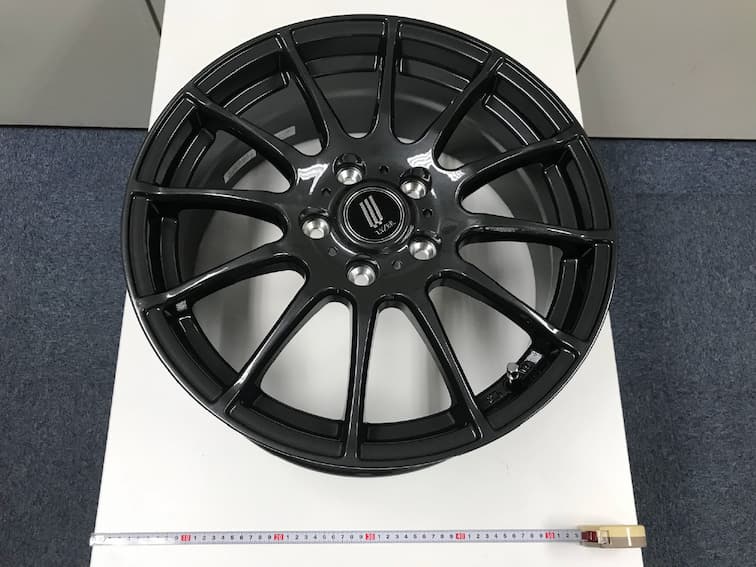

【ダークグレーメタリック】自動車用ホイール【HandySCAN3D計測事例】

自動車本体のスキャンニング【HandySCAN3D計測事例】
自動車用ミッションケース
使用機材:HandySCAN700
ワーク情報:自動車用ミッションケース ワーク(鋳物)
サイズ:高さ565mm、最大外径約450㎜

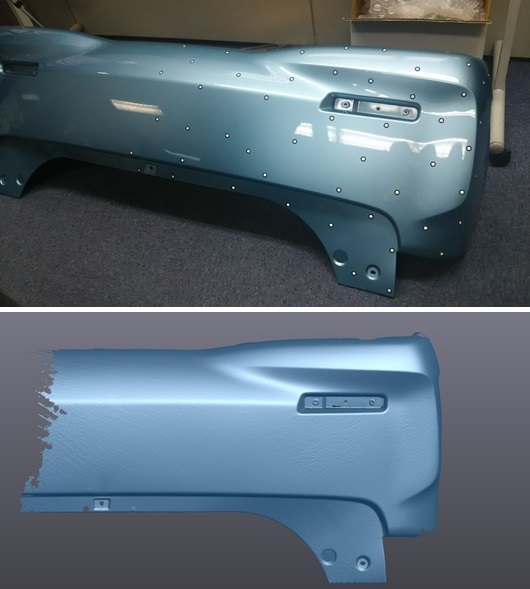

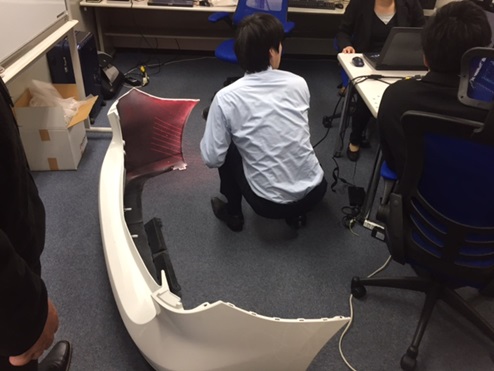

バンパー
ビデオカメラ筐体の検査事例とスキャニング【HandySCAN3D】

ビデオカメラ筐体の検査事例
『HandySCAN BLACK | Elite』と検査ソフト『VXinspect』を使い、ビデオカメラ筐体金型での検査を行った資料になります。
(テーマ:ベストフィットと基準位置合わせによる偏差の違い)

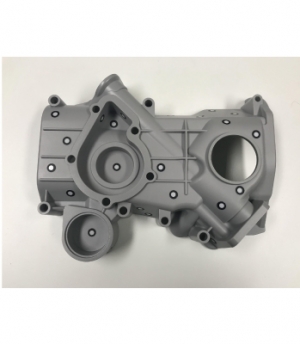

鋳物インテークマニホールド表裏スキャン【HandySCAN3D】

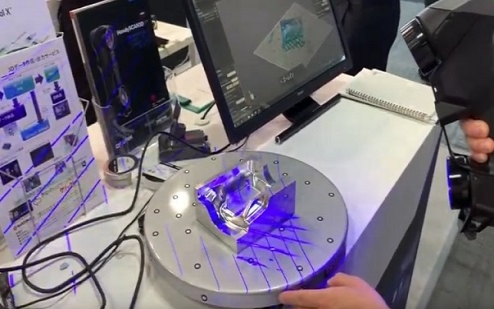

プラスチック成型品【HandySCAN3D計測事例】

使用機材:HandySCAN BLACK Elite
計測ワーク:プラスチック成形品
ワークサイズ:320㎜×210㎜×70㎜
小物【HandySCAN3D計測事例】

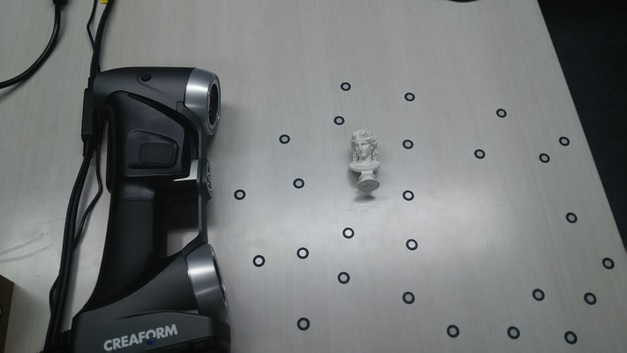

胸像のミニチュア

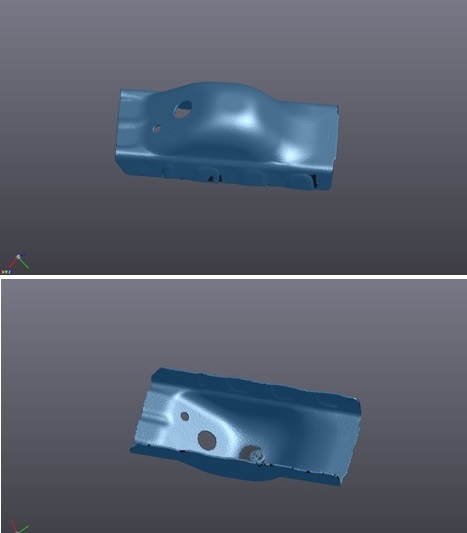

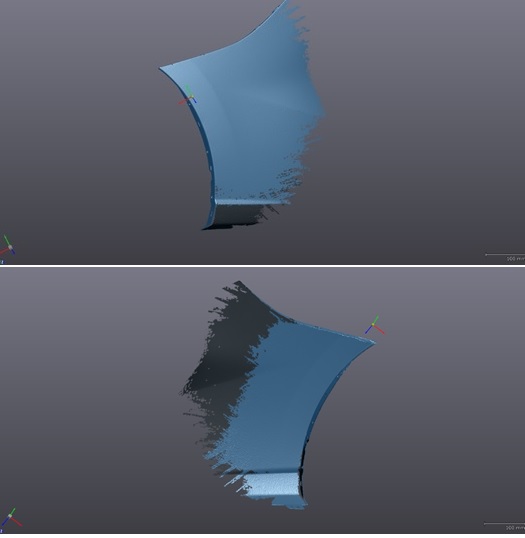

プレス成型品

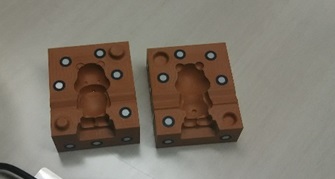

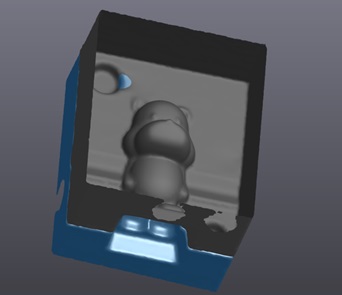

クマ型のモデルと型合わせ(上型と下型を組み合わせたデータの作成)

HandySCAN 700で、まずクマ型の上型と下型をそれぞれスキャンします。

データは2つできますが、ターゲットシールによる位置合わせを活用することで、ソフト上で組み合わさった状態のデータにすることが可能です。

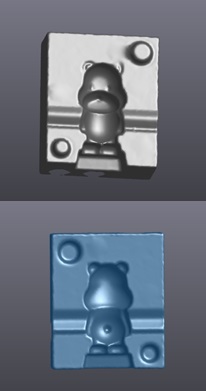

このような形で上型と下型を結合できます。
アッセンブリ製品のデータ化、および解析用データとして使用可能です。
活用事例・資料【HandySCAN3D計測事例】

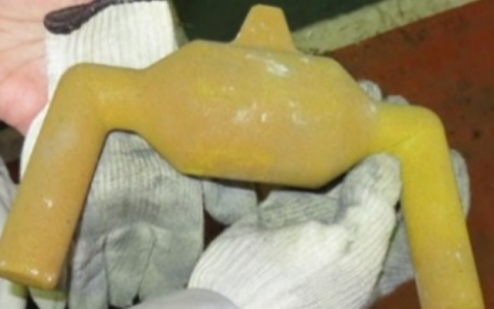

イタニアルミ(株)様【中子リバースエンジニアリング事例】
リバースエンジニアリングの事例になります。
老朽化した中子型をHandySCAN 3Dでスキャンし、2個取りシェル金型を作成しました。
HandySCAN 3Dのほか、リバースエンジニアリングソフト『Geomagic DesignX』、CAD/CAMソフト『Cimatron』を使っています。

3Dスキャンデータによる金型検査事例
ハンディタイプでは最高クラスの精度を誇る3Dスキャナー『HandySCAN BLACK | Elite』と検査ソフト『VXinspect』を使い、ビデオカメラ筐体金型での検査を行った資料になります。(テーマ:ベストフィットと基準位置合わせによる偏差の違い)
