ハンディ3Dスキャナー

HandySCAN BLACK+|Elite


HandySCAN3Dのカタログを見る お問い合わせはこちら

ハンディスキャナーで最高クラスの信頼性、精度、汎用性を実現

HandySCAN 3D|BLACK+Eliteは、サイズ、材質、複雑さにかかわらず様々なパーツを測定し、高精度で信頼性の高い結果を提供する高品質なハンディ3Dスキャナーです。

メーカーであるCREAFORM社（カナダ）はターゲットを用いたセルフポジショニング式のハンディ3Dスキャナーのパイオニアであり、20年以上にわたり様々な3Dスキャナーを開発し、世界85か国以上で使用されています。

新製品であるHandySCAN 3D|BLACK+Eliteは、最も厳格な業界標準に基づいた認定を受けており、VDI/VDE 2634 PART 3（ISO/IEC 17025認定校正試験所において実施）と、ISO10360-8の2つの規格による校正証明書が発行されます。

また専用のスケールバーを使用すると、容積精度0.020 mm + 0.015 mm/mで測定可能です。ブルーレーザーを使用した180万点/秒の高速スキャンが可能で、汎用性にも優れ使いやすく、高精度かつ再現性の高い測定データを取得可能です。

HandySCAN BLACKシリーズ 4つの開発コンセプト

build

高精度

timer

スピード

thumb_up

信頼性

trending_up

使いやすさ

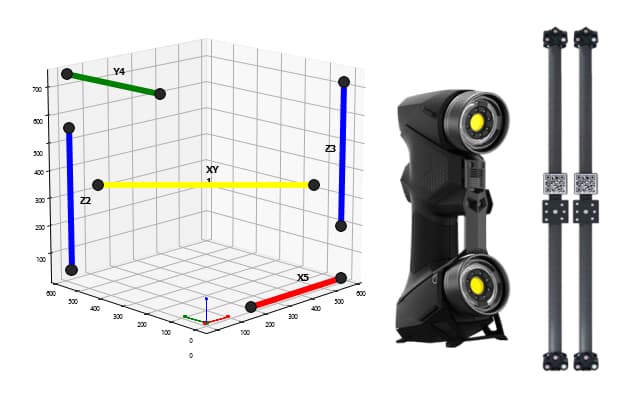

精度/容積精度

測定精度±0.025㎜（ VDI/VDE 2634 PART 3※に基づく）、さらに専用スケールバーを使用したリアルタイムキャリブレーション機能により容積精度0.020 mm + 0.015 mm/m ※を実現。数mクラスの測定対象物を数十μの精度でスキャニング可能に。

※ 1Accu+ Kitを使用時

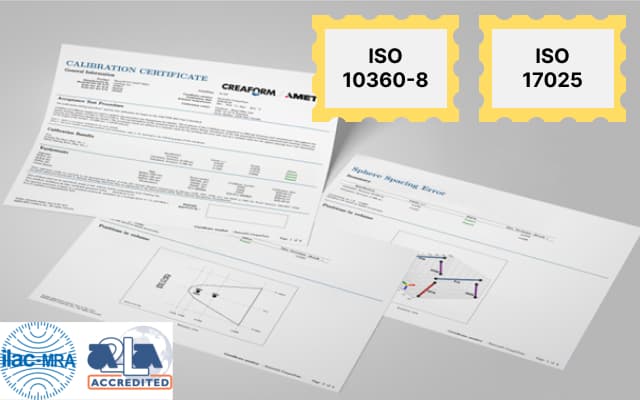

2種類の校正証明書を発行（出荷時）

厳格な業界標準に基づいたIRAC MRA認証付きのVDI/VDE 2634 PART 3※に基づく校正証明書発行。さらに形状評価の項目としてISO10360-8に基づく精度証明書も発行されます。

※出荷時性能試験はCreaformのISO/IEC 17025認定校正試験所で実施しています。

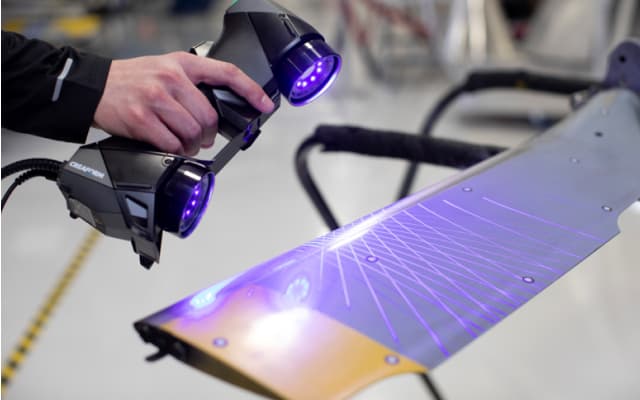

高速スキャン＆広範囲スキャン

1,800,000測定値／秒の高速スキャンにより、従来機種よりデータ取得スピードが約1.4倍に最短200㎜～最深750㎜※の焦点距離拡により広範囲を素早くスキャン可能に。またスケールバー（Accu+ Kit）モードでは最大1.5m先のターゲットも認識。


※ファーモード使用時

実績/国内での修理・校正、カナダ製の高品質な測定器

・20年以上の歴史を持つセルフポジショニング型ハンディ3Dスキャナーのパイオニア
・国内での修理・校正施設を完備
・自動車メーカー、航空機メーカー、NASA、米空軍、世界中のお客様に活用されております
・世界85カ国以上、国内2000台以上の納入実績
・カナダ製の高品質で堅牢な機器設計により長時間の使用でも安定した測定が可能です。




CREAFORM修理・校正施設（千葉県成田市）

国際的なトレーサビリティを確保、SO17025:2017認定済み

CREAFORM製品はCGPM（国際度量衡総会）を頂点としたトレーサビリティを確保しております。また出荷時にはISO/iec17025:2017認定試験所（CREAFORMカナダ本社）での精度検証及び精度証明書を発行します。

トレーサビリティ体系図を公開

ISO/iec 17025:2017の認定書

幅広いサイズの対象物を測定可能

専用のターゲットシールの活用や、大型対象物用の測定モードを搭載することで、手のひらサイズ～数mクラスの大物まで測定範囲を拡張することが可能です。 ハンディタイプのため取り回しよく誰でも簡単に3Dスキャンが行えます。

手のひらサイズを回転台で測定

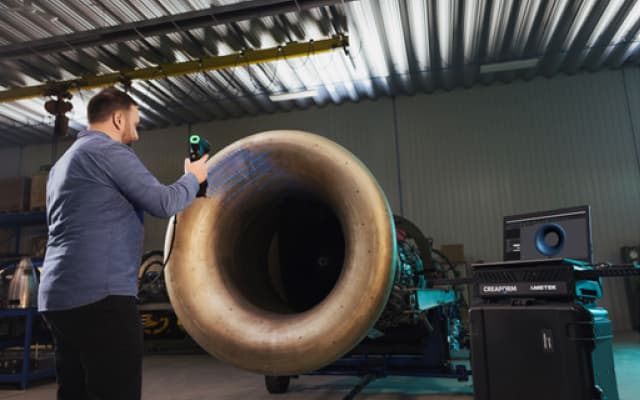

ファーモードで大型サイズを測定

スキャンデータ一例

小物プラスチック部品スキャンデータ

自動車リヤフェンダー周りスキャンデータ

表/裏の連続スキャン・または高精度なデータ合成が可能

専用のターゲットを使用することにより表・裏をシームレスに測定し一体のスキャンデータを生成することがか可能です。また形状により表/裏を連続してスキャンすることが難しい場合でも、ターゲットの配置情報を活用することにより、高精度にデータの合成を行う事ができます。

表/裏の連続スキャン

ターゲットシールの配置情報を使用して高精度にデータの合成が可能です

表/裏のデータを高精度に合成

表面・裏面でラップしているターゲットの位置情報を使用し合成

表側スキャンデータ

裏側スキャンデータ

こんなニーズ・課題にお応えします

1m以上の測定対象物を高精度に測定したい

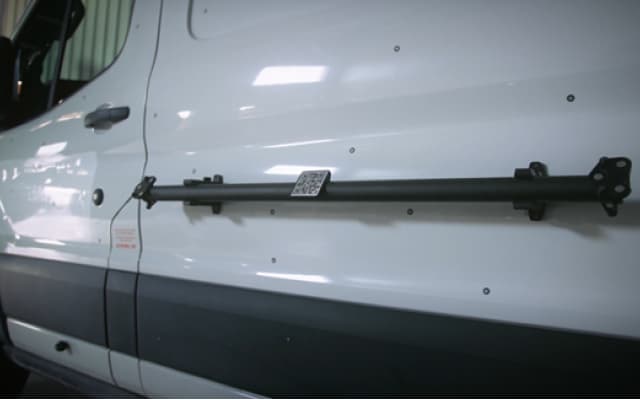

最大4m程度の大型部品も計測可能。専用のスケールバー（ Accu+ Kit）を使用したリアルタイムキャリブレーション機能により容積精度±0.035㎜/ｍを実現。

３Dスキャナーを使用しているが測定精度やデータ品質のばらつきが大きい

ポジショニングターゲットの品質判定機能と、シャッタースピード（レーザー出力）調整する機能により、スキャンデータの品質と精度の安定性に寄与。

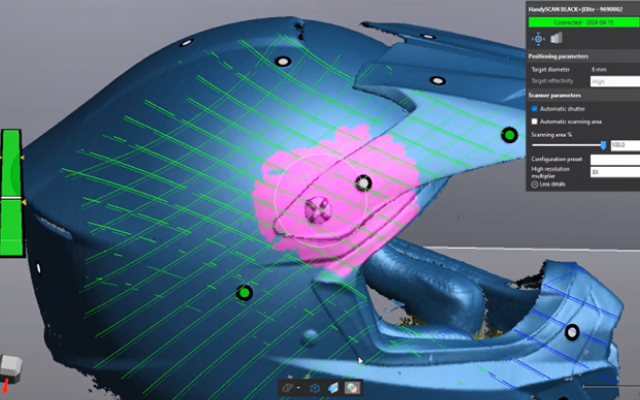

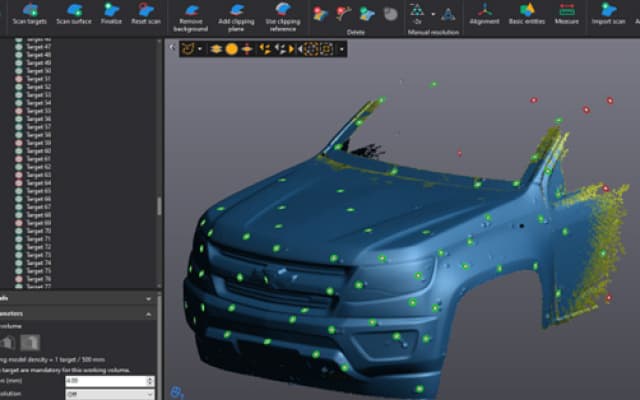

リアルタイムターゲット品質判定

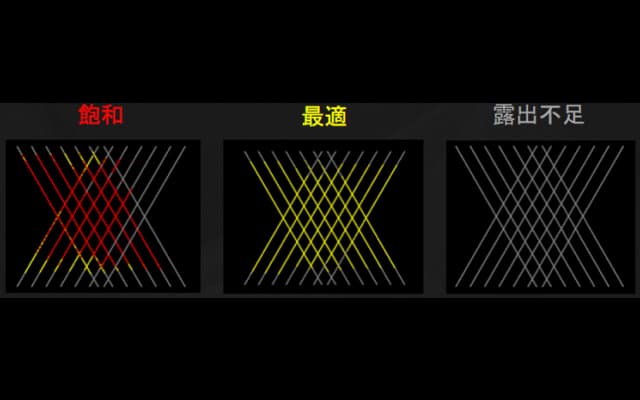

レーザー出力調節機能

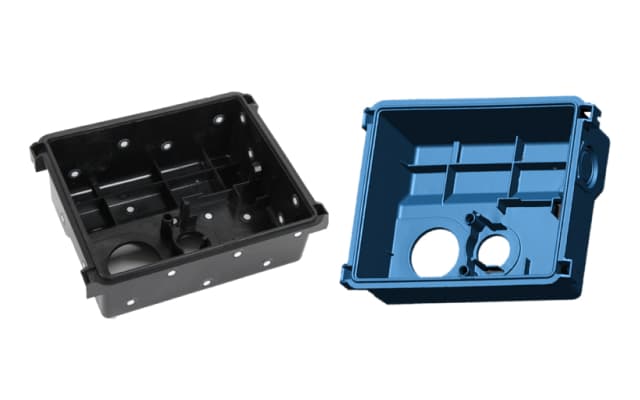

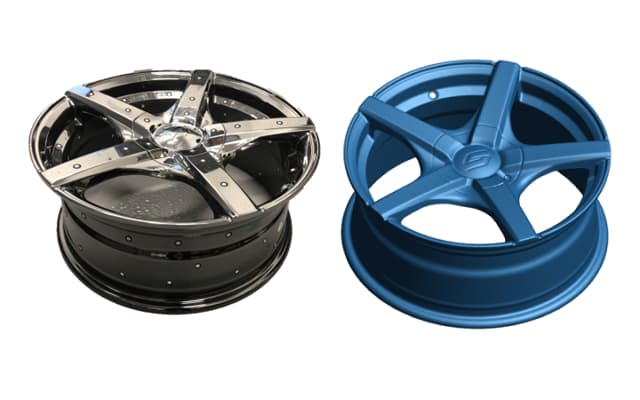

黒色や光沢物をスプレー無しで３Dスキャンしたい

高度なセンサーと高度なデータ処理技術により光沢物でも*高品質なスキャンデータを生成。

※測定物の表面状態・形状によりスプレーの塗布が必要な場合があります。

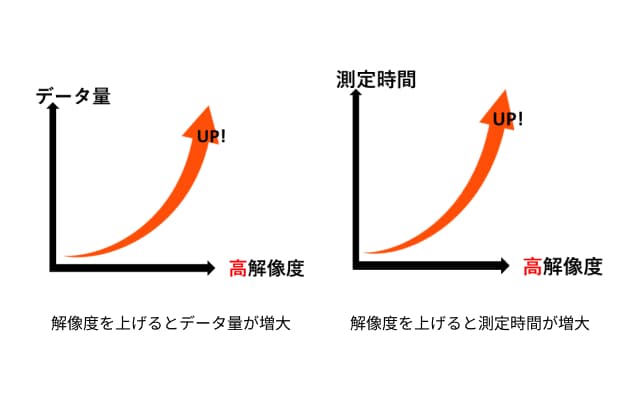

大型サイズを素早くかつ高品質にスキャンしたい

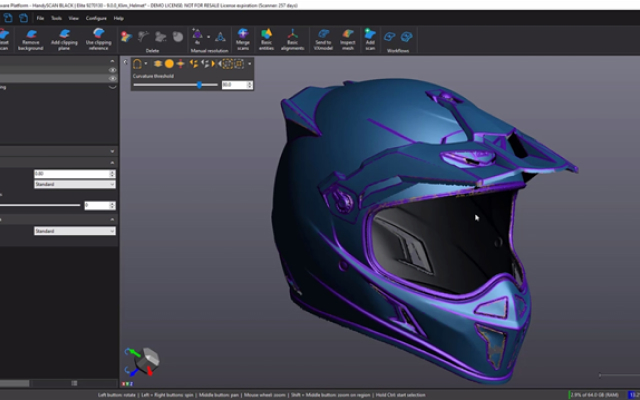

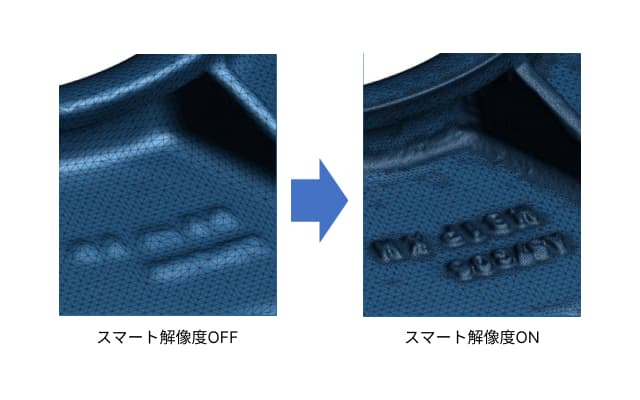

曲率に合わせて解像度を自動調節するスマート解像度を搭載。これにより形状再現性を高めつつデータ量・測定時間の削減を実現。

  • done_all測定時間の短縮
  • done_allデータ量の削減
  • done_all形状再現度を維持

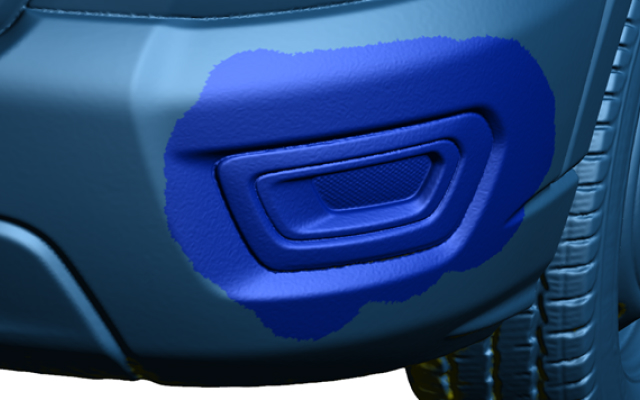

一つの測定対象物内で部分的に解像度変えて測定したい

スキャニング中、または一時停止中に部分的的にマニュアルで解像度変更することが可能です。


実際の計測・活用事例を見る




HandySCAN BLACKの測定原理

1. 三角測量法による距離計算

HandySCAN BLACKは2つのカメラから視野範囲内ににある対象物に対して。三角測量法を用い距離を算出し位置情報を取得します。

三角測量法による距離計算

2.光切断方式による3Dデータ取得

レーザー光を物体に照射し、反射した光をプロファイルデータとしてスキャナーのカメラで捉えその情報基にソフトウェアで3Dデータを生成します。

専用ターゲットによるセルフポジショニングシステム

HandySCAでのターゲットを使用するメリット

  • done_all高精度かつ再現性高い測定結果を提供します
  • done_all測定時の振動の影響を大幅に低下できます
  • done_allターゲットの位置情報を位置情報を使用したデータ合成が可能です

ターゲットを使用した3つの測定方法

1. 測定対象物にターゲットを設置

ワークの移動や振動時も計測可能
振動の影響を最小化

2. 対象物の周りにターゲットを設置

小物部品の計測が可能

3. 測定対象物と周りにターゲット設置

ターゲットを繋げることで測定範囲の拡張が可能

機器コンポーネント

スキャナー本体

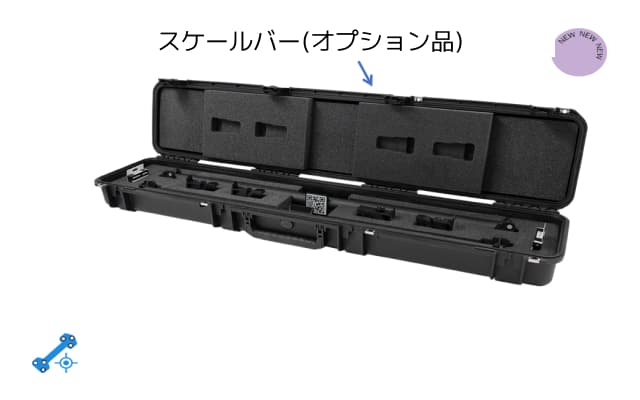

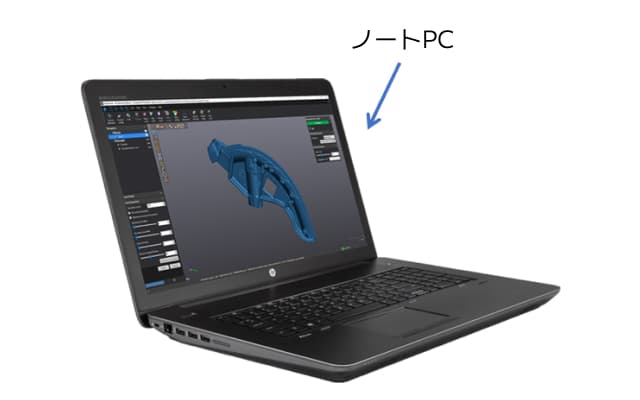

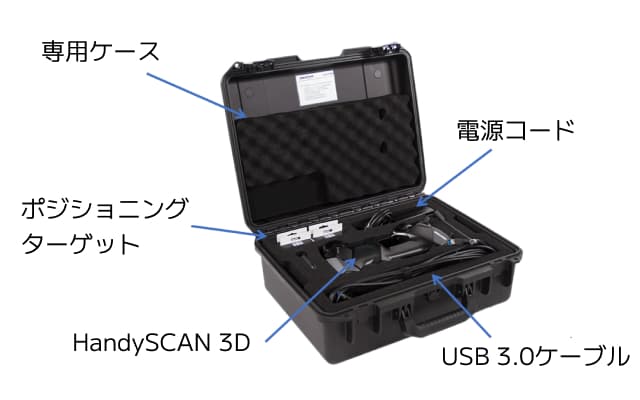

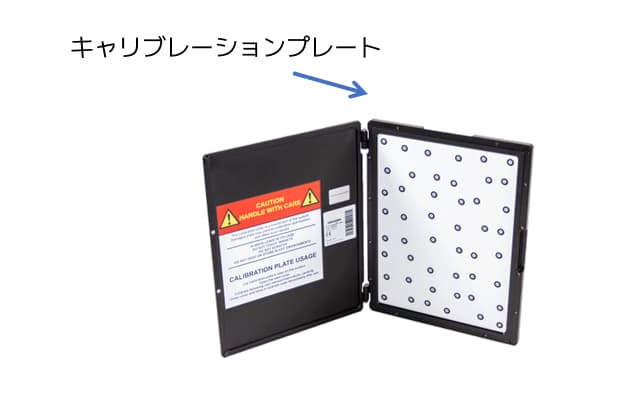

主要構成品


HandySCAN3Dのカタログを見る お問い合わせはこちら


実際の計測・活用事例を見る




HandySCAN BLACKシリーズ 技術仕様

製品名  HandySCAN BLACK™ | Elite HandySCAN BLACK+™|Elite
最高精度※1  0.025 mm 0.025 mm
容積精度※2(対象物のサイズに基づく)

0.020 mm + 0.040 mm/m

0.020 mm + 0.040 mm/m
0.020 mm + 0.015 mm/m(1)
形状エラー（球面）

N/A

 0.030 mm
形状エラー（平面）

N/A

 0.050 mm
アクセプタンステスト(2)

VDI/VDE 2634 パート 3規格に基づく

VDI/VDE 2634 パート 3
およびISO 10360に基づく

測定能力（作動距離0.3 m（1 フィート）



ピン

0.750 mm

穴



1.250 mm

段差

 0.025 mm

壁

 0.500 mm
測定解像度  0.025 mm
メッシュ解像度  0.100 mm
測定速度  1,300,000 測定値/秒  1,800,000 測定値/秒

光源(3)

 レーザークロス11本(青)
(またはライン1本)

 レーザーライン30本（青）
（+追加ライン1本）
測定範囲 200~450 mm 200~750 mm
被写界深度

250 mm

 550 mm
焦点距離  300 mm
視写界深度  250 mm
パーツサイズ範囲 (推奨) 0.05 ～ 4 m
 ソフトウェア    VXelements

出力フォーマット

 .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
互換性のあるソフトウェア※4
3D Systems（Geomagic®ソリューション）、InnovMetric Software（PolyWorks）、Dassault（CATIA V5およびSOLIDWORKS）、Metrologic Group (Metrolog X4) 、
New River Kinematics (Spatial Analyzer) 、Verisurf 、PTC（Creo）、Siemens（NXおよびSolid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）
重量
0.94 kg
寸法(長さx幅x高さ)
79 x 142 x 288 mm
接続標準 1 X USB 3.0
動作温度範囲    5〜40℃
動作湿度範囲（結露なし）    10〜90%
認定    EC規格に適合(Electromagnetic Compatibility Directive, Low Voltage Directive)、
充電可能なバッテリー(該当する場合)、IP50、WEEEと互換性あり
特許  CA 2,600,926, CN 200680014069.3, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP (FR, UK, DE) 3,102,908, US 15/114,563, CN 201580007340X

(1) Accu+Kit に含まれるスケールバーで得られたパフォーマンス。
(2) 性能試験はCreaformのISO/IEC 17025認定校正試験所で実施しています。
(3) レーザークラス2M（目に安全なレベル）。
(4)メッシュおよび点群のインポートによるCADやコンピュータグラフィックソフトウェアなど、あらゆる主要計測法とも互換性があります。
