Cimatron 2025の新機能【Coming Soon!】

2024/11/18

3軸CAM　輪郭加工の強化

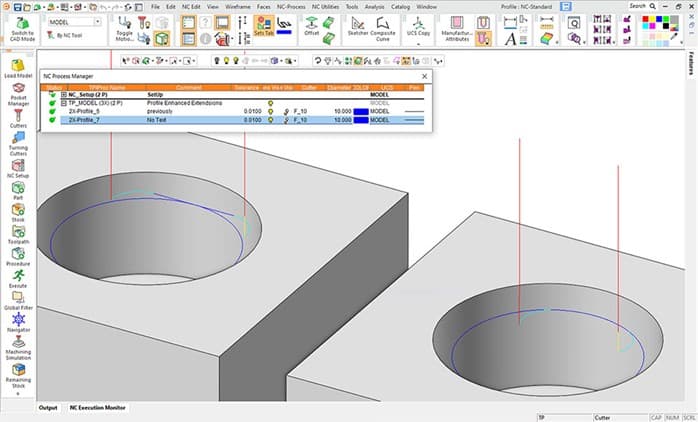

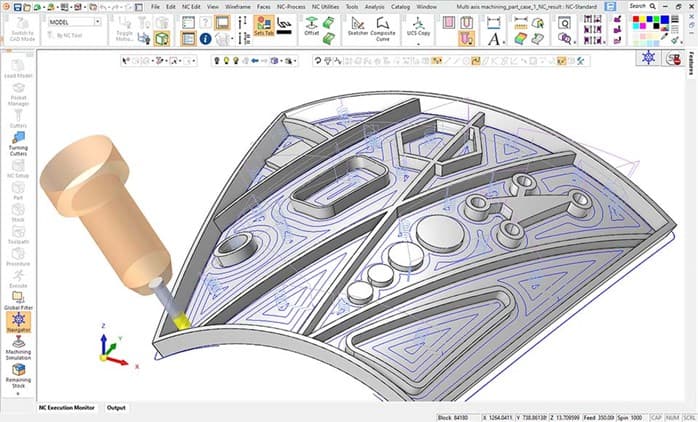

Cimatron 2025は、3軸CAMの輪郭加工に新たな延長タイプを追加しました。追加された延長タイプを使用することで、同じ位置にアプローチおよびリトラクトすることを防ぎ、工具マーク（アプローチ痕）が残るリスクを回避します。延長タイプには、「なし」、「直線」、「円弧」、「自然」があり、アプローチとリトラクトで個別に選択できます。

他にも、1つの手続きで開いた輪郭と閉じた輪郭の両方に対応し、ヘリカル加工が円弧補間（G02/G03）に対応できるようになります（ポストプロセッサの対応が必要）

関連動画

【Cimatron2025】3軸CAM輪郭加工の強化 #7

動画を視聴する

5軸CAM　自動チルト

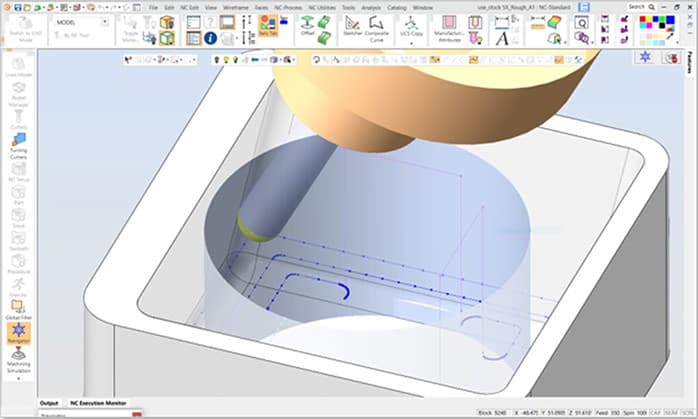

５軸加工の自動チルトでは、荒加工時に事前の加工（３軸）による残りストックを考慮できるようになり、より短い工具を使用して、より安全で安定した加工が可能になります。

また、テーパーボール工具や、ロリポップ工具も使用可能となります。更に、ツールパスの品質が改善されました。

関連動画

【Cimatron2025】5軸CAM自動チルト #8

動画を視聴する

5軸CAM　複数軸加工

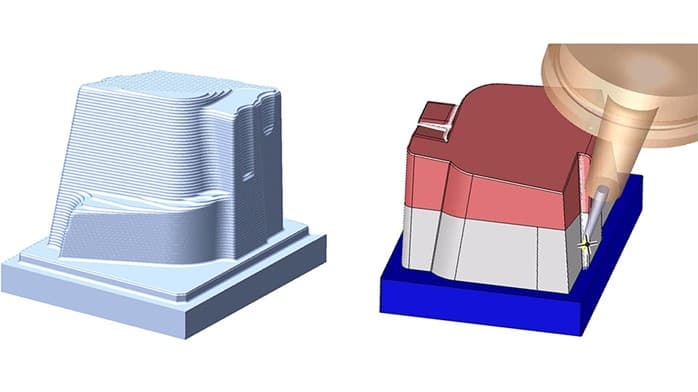

新しい複数軸加工には、荒加工、底面仕上げ、側面仕上げ、残り仕上げの加工に対応します。仕上げ加工ではバレル工具やレンズ工具なども利用可能です。

ダウンステップで切り込んでいく荒加工では、中間層のパス形状を選択できます。底面からオフセットする方法、天井面からオフセットする方法、上下の面間を徐々に変化（モーフィング）させる方法を選択できます。もちろん、残りストックを考慮してツールパスを計算します。

アンダーカット部については、「加工する」、「加工しない」、「（アンダーカット部）のみ加工する」を選択できます。

NCプロセス　パラメータ編集

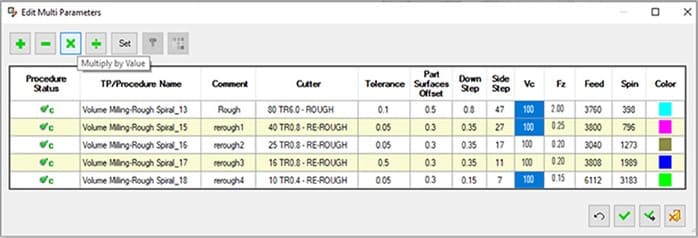

新しい複数パラメータ編集機能は、複数の加工手続きのパラメータを一覧で表示し編集も可能です。ユーザーは、工具やツールパスの色や太さ、クーラントなどのパラメータを編集できます。複数のセルを選択しての編集や、列全体を一括編集することが可能です。

表示するパラメータや並びはユーザーが自由に選択でき、その設定を保存/読込できます。

関連動画

【Cimatron2025】NC手続きパラメータの複数編集 #9

動画を視聴する

NCプロセスマネージャ

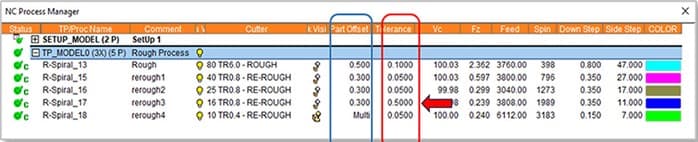

NCプロセスマネージャで表示できるパラメータが増えました。面オフセットや公差、ダウンステップ、サイドステップなどのパラメータが表示可能です。

ユーザーは表示するパラメータや並びを自由に設定し、その設定を保存/読込できます。

関連動画

【Cimatron2025】NCプロセスマネージャ #10

動画を視聴する

モデリング　弦長指定によるフィレット

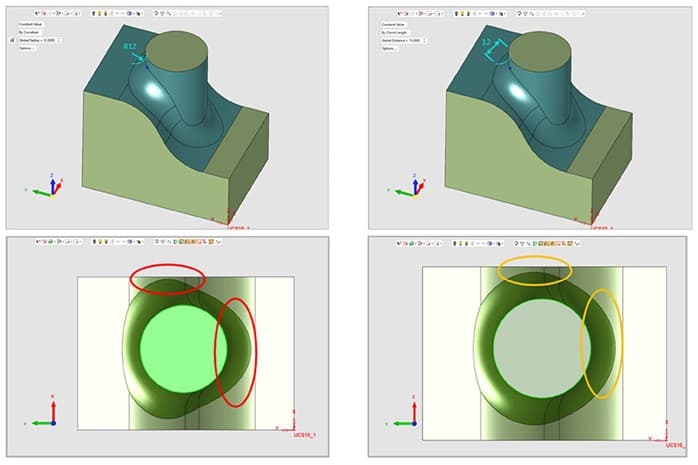

Cimatron 2025では、フィレットのサイズを弦長で定義できるようになりました。半径値を入力する代わりに弦長（フィレットRの両端の距離）の値でフィレットのサイズを制御できます。

弦長指定によるフィレットは、隣接面の状況によって半径が変化します。作成されるフィレット面と隣接する面の境界は接線接続（C1接続）となります。

関連動画

【Cimatron2025】弦長によるフィレット #2

動画を視聴する

モデリング　ネジサイズによる穴作成

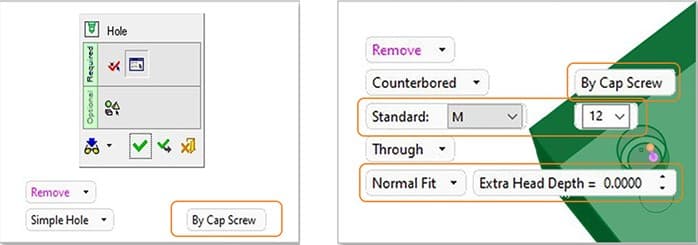

Cimatron 2025では、ネジサイズによってネジ穴を定義できるようになりました。従来の寸法定義による穴作成も可能です。この新しい機能は、既存の全てのタイプの穴に適用されます。

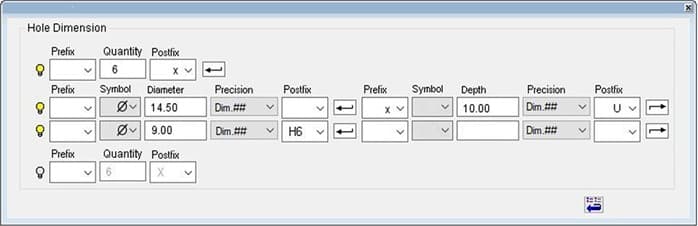

ネジサイズで定義された穴は「ねじ切り」の属性を持たせることができ、深さを直径の倍数で指定することができます。座繰りを含む穴の場合、座繰り部の径などはネジサイズによって決められ、下段の穴径は選択できます。ドリル加工時の深さの追加も可能です。

関連動画

【Cimatron2025】ネジサイズによる穴 #1

動画を視聴する

電極　テンプレートからのEDM値読込/保存

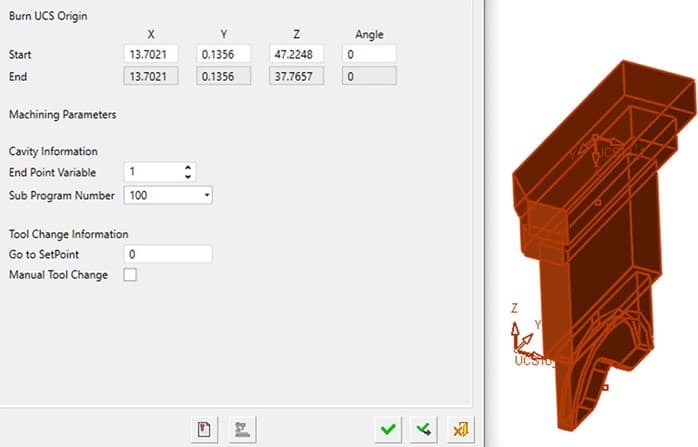

Cimatron 2025では、各電極と配置情報をテンプレートとして保存できます。ユーザーは、関連するテンプレートを読み込み、関連するパラメータに値を自動で入力することができます。これにより、オペレータは各電極と配置データを入力する作業を削減できます。

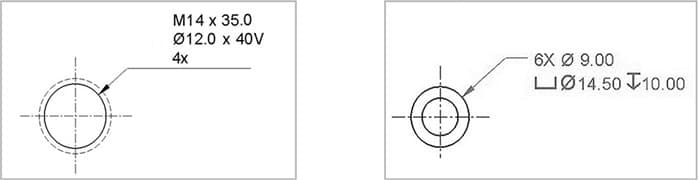

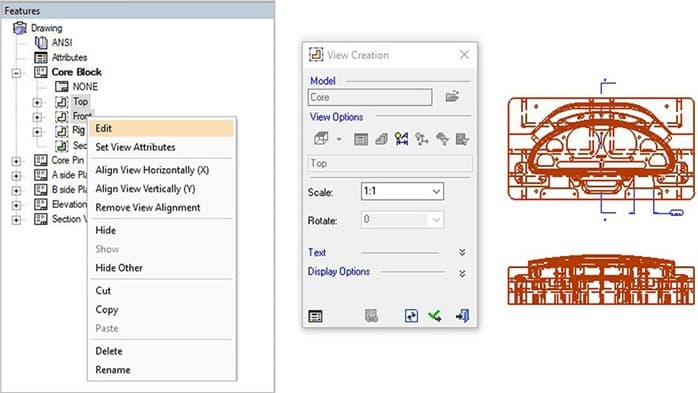

電極パラメータなどの属性データをPMIとして表示でき、電極図面に追加することができます。これにより電極図面の作成が更に高速化されます。
