Cimatron 5軸チルト制御
壁面を削り下げて工具が下に降りる時のチルト（傾き）角度コントロール

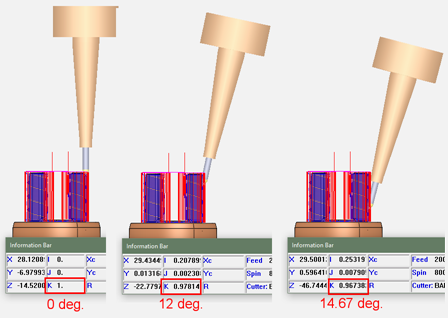

チルトコントロール 1
最初の動作は、垂直の位置にあり、その角度は、低い位置へ行くほど角度が増加する。
角度の増減が比較的大きくなる。
チルトコントロール 1
最初の動作は、垂直の位置にあり、その角度は、低い位置へ行くほど角度が増加する。
角度の増減が比較的大きくなる。

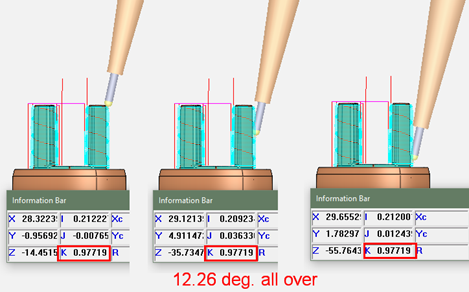

チルトコントロール 2
一定の均一な角度を保持する。角度の増減を無くす
一定の均一な角度を保持する。角度の増減を無くす

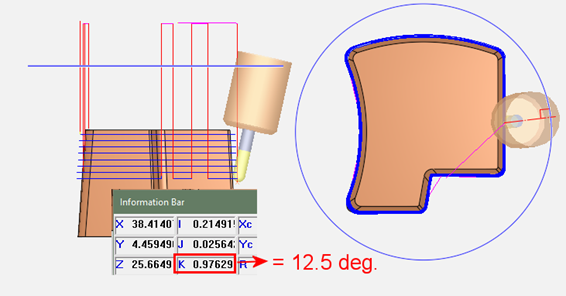

チルトコントロール ３
出来るだけ設定角度を優先するが、指定角度を保持できない領域で適宜角度を変更していく
角度の増減を最小限に抑える
出来るだけ設定角度を優先するが、指定角度を保持できない領域で適宜角度を変更していく
角度の増減を最小限に抑える

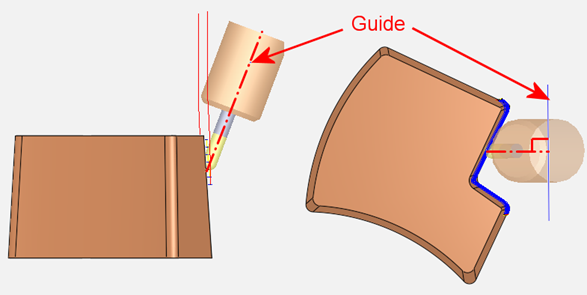

3軸ツールパスを、5軸へ変換する際のチルトコントロール
ガイドとなる曲線に沿って制御
ガイドとなる曲線に沿って制御
