MetraSCANBLACK & HANDYPROBE NEXT






測定でこんな悩みはありませんか?

  • 移動が困難な大型ワークを素早く高精度に3D計測したい
  • 光沢のあるワークだと3Dスキャンができない
  • 最近図面に寸法公差や幾何公差の指示が多く計測が大変
MetraSCAN BLACK & HandyPROBE Next with C-Traackのソリューション



  • done_all共通のトラッカーを使用するので3Dスキャンとプローブ計測の併用により多彩な計測が可能(C-Track)
  • done_all最高精度0.025mmの高精度計測
  • done_all進化した15本の青色クロスレーザーにより広範囲を高速・高精度に計測(MeMetraSCAN BLACK™ )
  • done_all使い勝手の良いワイヤレス式ハンディープローブで大型ワークも自在にプローブ計測が可能(HandyPROBE Next™)
  • done_allトラッカーを移動させることにより大型ワークを精度よく計測可能





MetraSCAN BLACK

HANDYPROBE NEXT





大物重量物を3Dスキャン

航空機のメンテナンス計測



自動車フロント部分の リバースエンジニアリング

ワイヤレスプローブで部品の寸法検査










3Dスキャナーとプローブ計測の組み合わせ

 共通のC-track を使用することにより同じ計測データ内で、3Dスキャンデータとプローブビングの座標を混在させることが可能です。これにより3次元の曲面形状と2次元的な形状を同時に効率よく計測することが可能です。


広範囲を高精度に計測

MetraSCAN BLACKは16.6㎥(自動車1台程度)を0.078 mmの精度で、HANDYPROBEは 16.6㎥を0.064㎜の精度で計測します 。


最高精度0.025㎜で計測

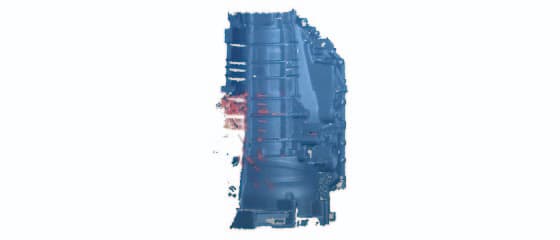

3Dスキャンによる検査

プロービングによる検査






測定器としての高い信頼性

MetraSCAN BLACK&HANDYPROBE共に、「ISO17025」の認証を取得しております。 またトレーサビリティ体系図が公開されており、出荷時には必ず精度証明書を同封しております。
ISO17025取得

トレーサビリティ体系図の公開






キャリブレーションで精度を保証

MetraSCAN BLACK&HANDYPROBE共にユーザー側で簡単にキャリブレーションが可能です。これにより測定精度を担保することができます。
校正用ボールバー

校正球







広範囲を高精度に計測

16.6㎥(自動車1台程度)0.078 mmの精度で3Dスキャン、
0.064㎜の精度でプローブ計測します。

広い視野範囲


横3.5m、奥行2.7m、高さ3.75m
で最大16.6m3の広い視野範囲

測定範囲の拡張が容易

専用のリフレクターを使用することにより
トラッカ-の視野範囲ワークも、トラッカーを移動させることにより、
測定範囲の拡張が容易に行えます。
これにより例えば車の外周を丸ごと計測することも可能です。

計測中の移動や振動に対応


3D光学リフレクターを使用した自動調整機能により、
測定中にトラッカーを移動させたり、振動があるか環境で使用しても、
保証通りの精度で計測することができます。




製品名 C-Track
重量 5.7Kg
寸法 1031 x 181 x 148 mm
動作温度範囲 5~40℃
動作湿度範囲(結露なし) 10~90%
認定 EC規格に適合(EMC指令、低電圧指令、RoHS 2指令)、IP50、WEEE指令




C-TRACKによるセルフポジショニングシステム

MetraSCANのターゲットを認識することにより
スキャナーの位置をリアルタイムで算出します。


15本の青色クロスレーザーによる高速スキャンと
黒色・光沢物への対応


進化した15本の青色クロスレーザーにより、
1秒間に180万点のスピードで点群データを取得します。
また黒色や光沢物といった3Dスキャナーが苦手とする材質も

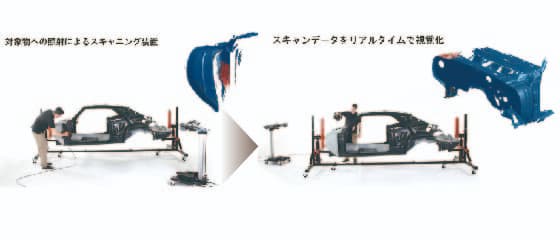

スピーディーなデータ処理

点群データをリアルタイムでメッシュデータ化し表示します。
これによりデータ処理のスピードが格段にアップします。

スムーズな計測の再開


C-TRACKの測定範囲を外れた場合や、C-TRACKの前を遮った場合は一旦測定が停止しますが、 ターゲットを再捕捉すると停止した場所から自動的に測定を再開します。


製品名 MetraSCAN BLACKTM MetraSCAN BLACK™​|Elite
精度(1) 0.035 mmm 0.025 mm
  容積精度(2) 9.1 m3(3) 0.086 mm 0.064 mm
16.6m3(3) 0.122 mm 0.078 mm
容積測定精度 (MaxSHOT Nedt TMIElite使用時)(3) 0.060 mm + 0.015 mm/m 0.044 mm + 0.015 mm/m
プローブ精度(HandyPROBE Next使用時)(4) 0.030 mm 0.025 mm
測定解像度 0.025 mm
メッシュ解像度 0.100 mm
測定速度 800,000測定値/秒 1,800,000測定値/秒
光源 レーザークロス7本(+追加ライン1本)
レーザークラス 2M(目に安全なレベル)
スキャン範囲 310 x 350 mm
焦点距離 300 mm
被写界深度 250 mm
測定対象物サイズ範囲(推奨) 0.2~6 m
ソフトウェア   VXelements™
出力形式   .dae、​.fbx、​.ma、​.obj、​.ply、​.stl、​.txt、​.wrl、​.x3d、​.x3dz、​.zpr
互換性のあるソフトウェア(5) 3D Systems(Geomagic® Solutions)、InnovMetric Software(PolyWorks)、Metrologic Group(Metrolog X4)、 New River Kinematics(Spatial Analyzer)、Verisurf、Dassault Systèmes(CATIA V5、SOLIDWORKS)、 PTC(Creo)、Siemens(NX、Solid Edge)、Autodesk(Inventor、PowerINSPECT)
重量 スキャナー:1.49kg
プローブ:0.5kg
C-Track:5.7kg
寸法 (L x W x H) スキャナー:289 x 235 x 296 mm
プローブ:68 x 157 x 340 mm
C-Track:1031 x 181 , 148 mm(40.6 x 7.1 x 5.8 in)
接続規格   1 x USB 3.0
動作温度範囲
  5~40°C
動作湿度範囲(結露なし)
  10~90%
認定   EC規格に適合(EMC指令、低電圧指令)、充電可能なバッテリー(該当する場合)、IP50、WEEEと互換性あり
特許 FR 2,838,198、EP (FR, UK, DE, IT) 1,492,995、US 7,487,063、CA 2,529,044
(1) MetraSCAN BLACKおよびMetraSCAN BLACK|Elite(ISO 17025認定)VDI/VDE 2634パート3規格に基づいています。
  プロービングエラーは、直径を、追跡可能な球体アーティファクトで測定することで評価されます。
  MetraSCAN 357:直径をキャリブレーションされた球体アーティファクトで測定した一般的な値。

(2) MetraSCAN BLACKおよびMetraSCAN BLACK|Elite(ISO 17025認定)VDI/VDE 2634パート3規格に基づいています。
  球体間隔エラーは、動作容積内の異なる位置および方向で、長さが追跡可能なアーティファクトを測 定して評価されます。
  MetraSCAN 357:球体間の間隔を、長さがキャリブレーションされたアーティファクトで測定した値。

(3) MaxSHOT 3Dを使用する場合のシステムの容積精度性能は、既知のモデルのデフォルト容積精度性能を超えることはありません。

(4) HandyPROBE NextおよびHandyPROBE Next | Eliteのパフォーマンス評価(ISO 17025認定済み)は、ISO 10360-12規格に準拠した部分手順に基づいています
  :プローブサイズエラー(6.2)および長さエラー(6.4)。
  パフォーマンスは、追跡可能な球と長さのアーティファクトで評価されます。

(5) メッシュおよび点群のインポートによるCADやコンピュータグラフィックソフトウェアなど、あらゆる主要計測法とも互換性があります。


ターゲット無しでもプロービング計測可能

HandyPROBEのターゲットを認識することにより
スキャナーの位置をリアルタイムで算出することにより
ターゲット無しでもプローブ計測を行うことができます。
ワイヤレス計測

HANDYPROBEはワイヤレスなので煩わしいコードがなく、
取り回し良くプローブ計測が可能です。
ワイヤレスなので大型ワークの計測も容易です。


寸法公差、幾何公差検査

プローブ計測なので、寸法公差や幾何公差を素早く計測できます。
また専用の検査ソフトを使えば計測結果を一覧でレポート出力することができます。
9.1㎥ を0.064mmの容積精度で計測

9.1㎥計測時0.064mmの容席精度、
16㎥計測時0.078mm容積精度で計測可能です。





製品名 HANDYPROBE NEXT™ HANDYPROBE NEXT™​|ELITE
精度(1) 最大0.030 mm 最大0.025 mm
  容積精度(MaxSHOT または C-Track 使用時) (5) MaxSHOT NextTM 0.060 mm + 0.025 mm/m 0.044 mm + 0.025 mm/m
MaxSHOT NextTM|Elite 0.060 mm + 0.015 mm/m 0.044 mm + 0.015 mm/m
測定速度 80測定値/秒
測定対象物サイズ範囲(推奨) 0.2~6 M
ソフトウェア VXelements
重量 0.5 kg
寸法 ブロー:68 x 157 x 340  mm
C-Track:1031 x 181 x 148 mm
動作温度範囲
  5~40°C
動作湿度範囲(結露なし)
  10~90%
(1) HandyPROBE NextおよびHandyPROBE Next | Eliteのパフォーマンス評価(ISO 17025認定済み)は、ISO 10360-12規格に準拠した部分手順に基づいています
  :プローブサイズエラー(6.2)および長さエラー(6.4)。
  パフォーマンスは、追跡可能な球と長さのアーティファクトで評価されます。
(2)  MaxSHOT 3Dを使用する場合のシステムの容積精度は、既知のモデルのデフォルト精度を超えることはありません。
