リバースエンジニアリングサービス 現物からCADデータを作成します!



3Dスキャンデータ (STL) から、CADデータ(NURBS面)を作成いたします。

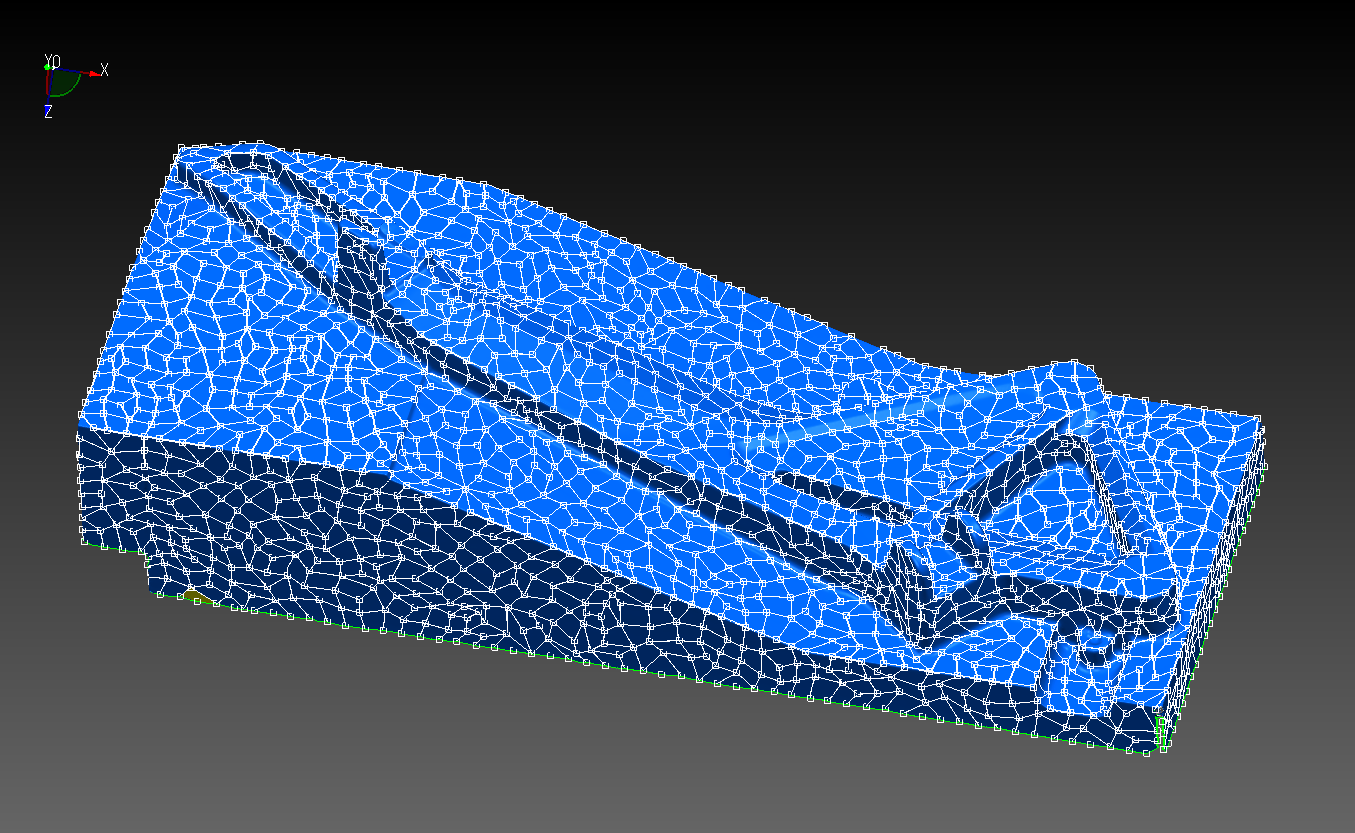

STLデータ

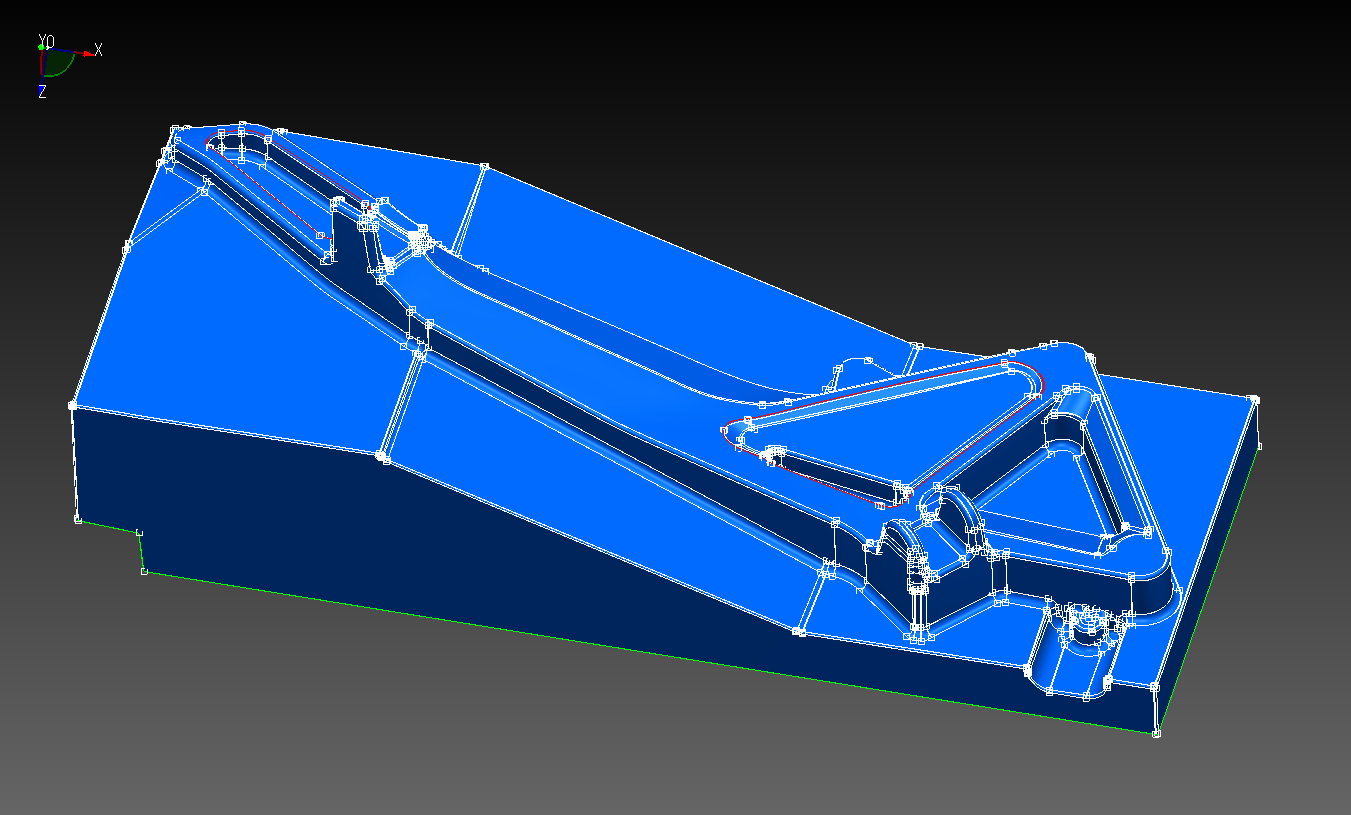

CADデータ作成

CADデータが存在しない現物から、CADデータの作成が可能です。

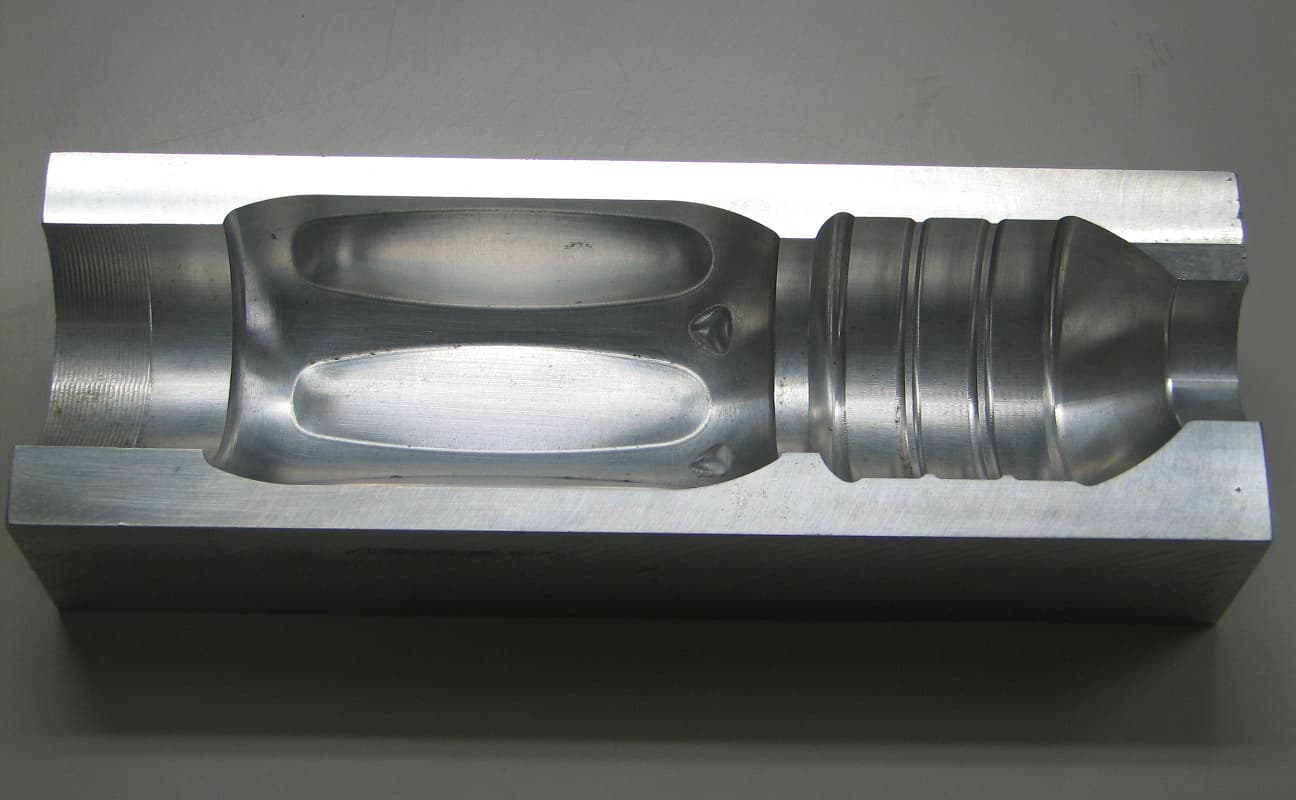

現物(金型)

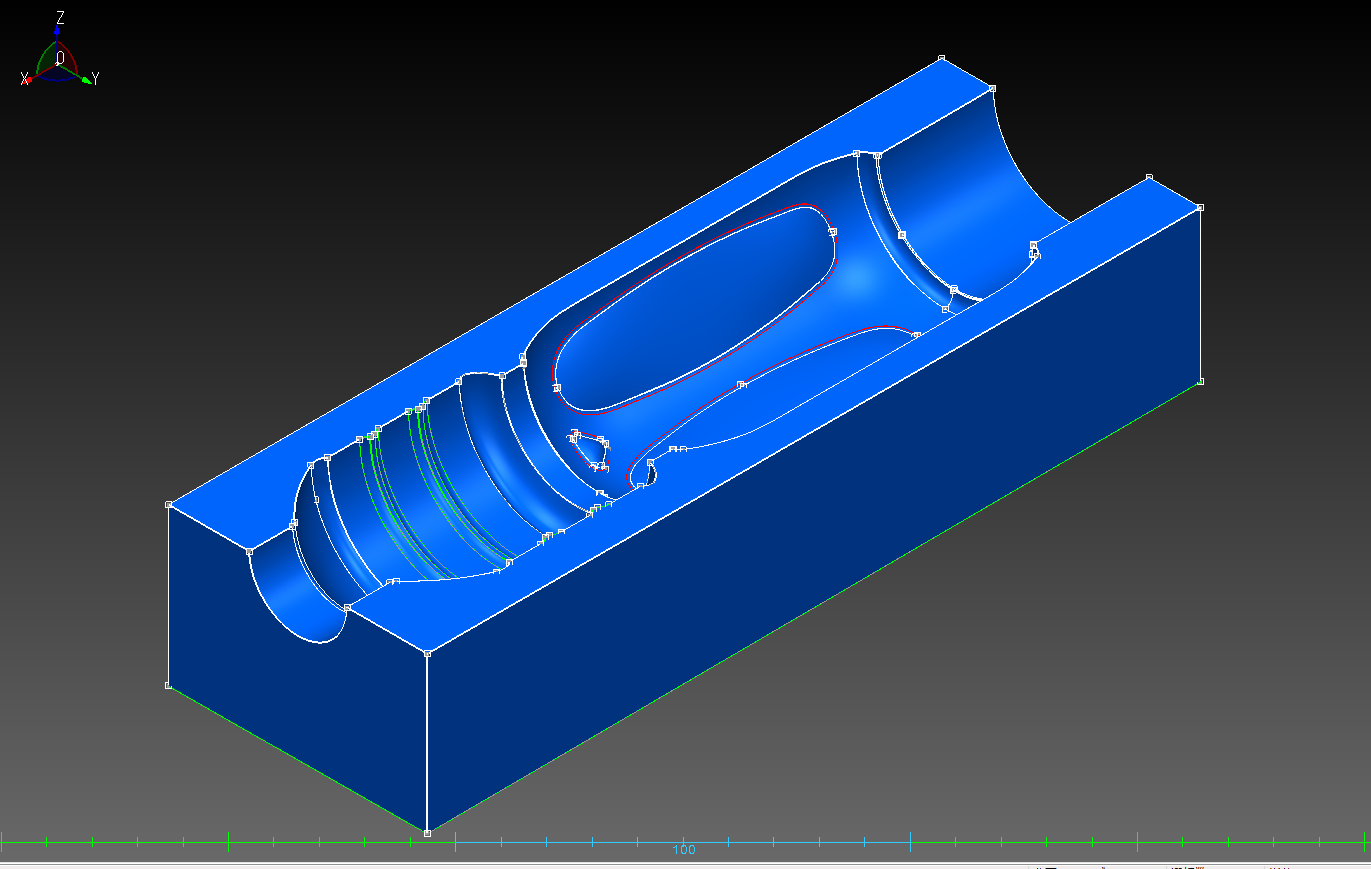

CADデータ作成

CADで取り扱える面を作成できます。



 測定機で製品形状をスキャニングします

 測定データを曲率により
自動的にグループ分割します

 境界線を編集し、
CADで取り扱えるトリム面にします

自動処理でパッチ面を作成することも可能です。

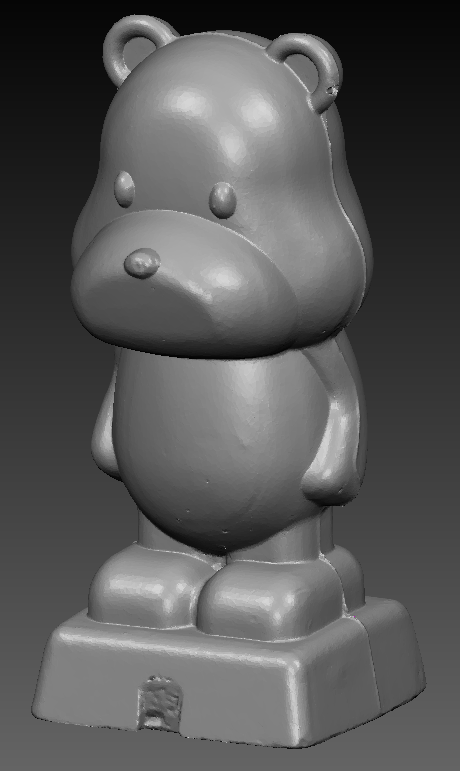

STLデータ

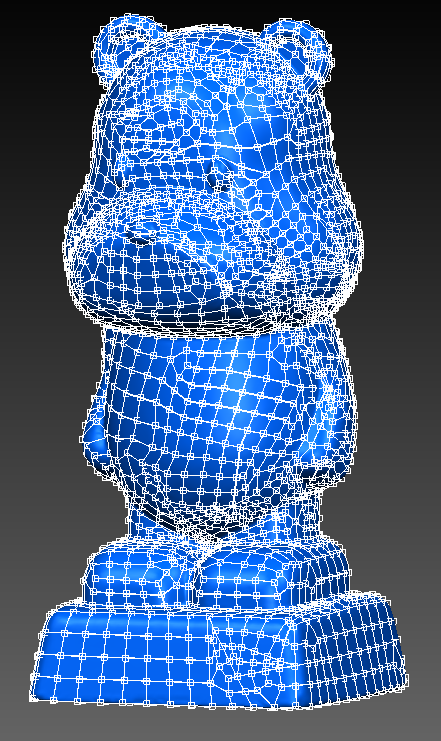

パッチ面

作成面は、用途に応じて選択可能です。

作成面 パッチ(メッシュフィット)面 CAD(同等)面
  reengineer02.jpg reengineer03.jpg
作業手法     AutoSurface(自動) SurfaceModeling(部分自動+手動)
作業時間 早くて簡単 時間がかかりやすい
精度 スキャンデータの微妙な凹凸にも追従して忠実に面を作成 スキャンデータの不必要な微妙な凹凸を無視して面を作成
面のスムーズさ  面がうねりやすい 比較的スムーズに作成できる
CADシステムでの編集 面の編集が困難 面の編集が容易




spScan

spScanは非接触測定データからNURBS曲面を作成するリバースエンジニアリングソフトです。
CAD/CAM/CAEに利用可能な品質を持った曲面を、短時間に作成(自動処理含む)することができます。
