非接触のポータブル・ハンディ3Dスキャナーは、ちょうどアイロンをかけるように対象物を3D計測(スキャン)します。

Artec Leo 製品概要

完全ワイヤレスで最高精度0.1ミリの3Dスキャンが可能

「Artec Leo」は本体付属のタッチパネルでスキャン状態を確認しながら、電源とPCに接続せず完全ワイヤレスで3Dスキャンが可能です。専用のCPU,GPU,SDカードも内蔵されています。
一人で持ち運び~計測が可能で、様々な角度から取り回し良くスキャンが出来ます。


Artec Leo が選ばれる4つのポイント

1

ビルトインのタッチパネルスクリーン搭載

スキャナー本体でスキャンしながら、スキャンの出来栄えを確認でき、設定変更もタッチパネルで直接操作。別の画面にもリアルタイムで無線接続し、データストリーミングも可能。

2

強力なテクスチャマッピング機能

3Dジオメトリカメラとテクスチャーカメラが同じレンズを使用するユニークな光学取り込みシステムにより、高精度のテクスチャーマッピングを実現できます。

3

小型9Dof慣性センサーの搭載

Leoの内臓加速計・ジャイロスコープ・コンパスにより、ハンディ型スキャナーでありながらも位置・方位特定ができ、高精度のトラッキングマッピングが実現します。

4

カラーキャプチャ性能の向上

垂直共振器面発光技術(VCSEL)を利用し、まぶしい環境でも正確にスキャンできます。フラッシュの明るさを自動的に調整し、より正確なカラー情報も取り込めます。

Artec Leoの活用法

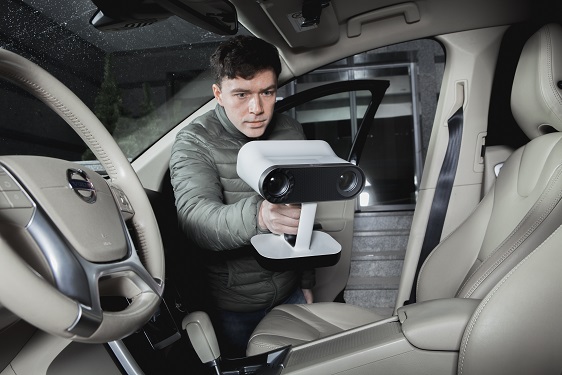

一人で運搬~計測まで

様々な場所へスキャナー持ち運んで計測できます。
CG製作に利用することも可能です。

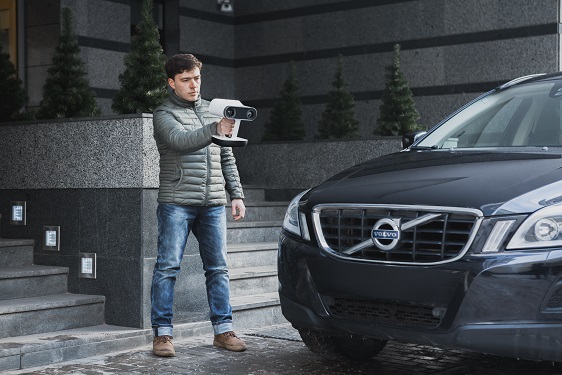

どこでもスキャン可能

完全ワイヤレスで屋外や狭い場所など、計測が難しい環境でも3Dスキャンが可能です。(但し防滴・防水機能はありません)

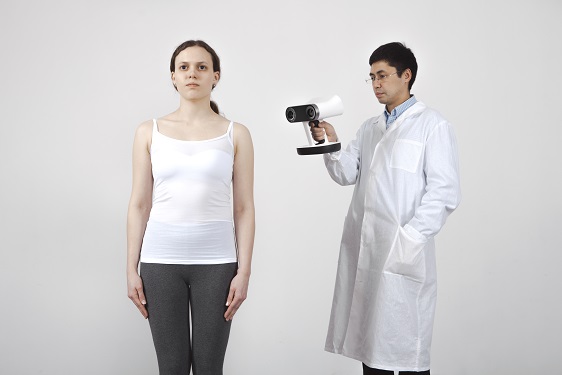

人体もスキャン可能

腕や足だけでなく全身のスキャニングにも使用されています。(LEDライトなので人体に害はありません

Artec Leo 基本仕様

最高精度 0.1mm
最高解像度 0.5mm
測定対象物サイズ(推奨) 0.35m~1.2m
テクスチャ読取
テクスチャ解像度 2.3 mp
3D光源 VCSEL
2D光源 白12連LED
ポジションセンサー  9DoF 慣性座標システム
本体重量 2.6kg
本体寸法 231 × 162 × 230mm
電源 内蔵交換可能バッテリー、ACアダプタオプション
インターフェース Wi-Fi, Ethernet, SDカード
出力データ形式 STL,OBJ, PLY, WRL, AOP, ASC, PTX, E57, XYZRGB



Artec Eva ・Spider 製品概要

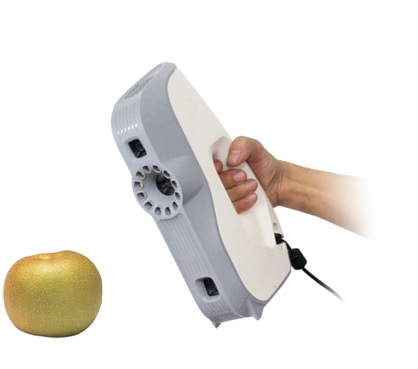

非接触ハンディ3Dスキャナー(アルテック社製)は軽量・小型で、15フレーム/秒のスピード(Eva)で対象物(被写体)を計測します。

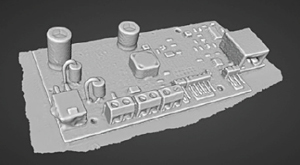

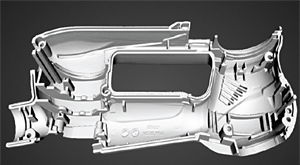

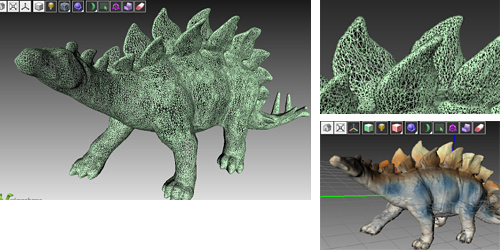

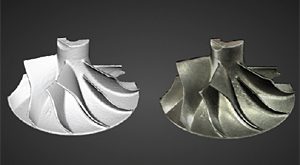

フレームごとの3D画像から、自動的に3Dメッシュモデルを作成します。スキャニングの操作は非常に簡単です。
静止した被写体のまわりを歩きながら、あるいは移動する被写体をスキャンできます。
片手で持つことができるハンディ3Dスキャナーは、対象物の隠れた部分も容易に計測できます。









モデル Eva 【精度: 0.1mm 】

人体計測や建築物など、大型の構造物のスキャンに最適!!

モデル Eva は高速・高精度でスキャンでき、一度に広いエリアを計測できます。

モデル Eva(エバ)は軽量・小型で、最大16フレーム/秒のスピードで対象物(被写体)を計測します。フレームごとの3Dデータから、自動的に3Dメッシュモデルを作成します。スキャニングの操作は非常に簡単です。被写体を静止した状態で、あるいは歩きながら、いろいろな方向からスキャンできます。ハンディ3Dスキャナーを手に持ち計測できるため、対象物の隠れた部分のデータも取得できます。












モデル Spider 【精度: 0.05mm 】

カメラ 4 式を搭載したモデル“Spider”は、部品のエッジを高密度で表現!!

モデル Spider は軽量・小型で、最高レベルの精度を誇ります。高速で対象物を計測でき、同時にカラー画像を取得できます。

静止した対象物のまわりを歩きながら、あるいは移動する被写体をスキャンできます。対象物の隠れた部分も容易に計測できます。
データを合成するときは通常、被写体のまわりにマーカーを置きますがハンディ3Dスキャナーはその必要はありません。
ソフトウエアが被写体の形状を認識して、自動的にすべての3Dフレームを合成して、ひとつのモデルを作成します。
スキャンデータは、IGES等でCADへ渡し編集できます。



  Leo Eva Space Spider
スキャンニング距離 0.35 - 1.2 m 0.4 - 1 m 0.2 - 0.3 m
スキャンニングボリューム  173000 cm3  61000 cm3  2000 cm3
 最短距離撮影範囲(HxW)  246 × 153 mm  214 × 148 mm  90 × 70 mm
最長距離撮影範囲(HxW)  843 × 527 mm  536 × 371 mm  180 × 140 mm
撮影範囲角度  38.5 × 23 °  30 × 21 °  30 × 21 °
3D解像度 最大  0.25 mm   0.5 mm   0.1 mm
3D精度 最大  0.1 mm  0.1 mm  0.05 mm
被写体長3D精度 最大  0.03% over 100 cm  0.03% over 100 cm  0.03% over 100 cm
テクスチャ(色情報)取込み  可能  可能  可能
テクスチャ解像度  2.3 mp  1.3 mp  1.3 mp
カラー深度(色数)  24 bpp  24 bpp  24 bpp
ビデオフレームレート  80 fps  16 fps  7.5 fps
データ取得速度 最大  4,000,000 点/s  2,000,000 点/s  1,000,000 点/s
3D露光時間  0.0002s  0.0002s  0.0002s
2D露光時間  0.0002s  0.0035s  0.0002s
3D電源  VCSEL(垂直共振器面発光レーザー)  フラッシュバルブ  青色LED
2D電源  白色12LEDアレイ  白色12LEDアレイ  白色6LEDアレイ
位置センサー  9Dof慣性システム内臓  ー  ー
ディスプレイ/タッチスクリーン  ハーフHD/5.5インチ
タッチスクリーン搭載
Wifi/イーサネットボード内臓
 USBストリーミング  USBストリーミング
