ZW3D 3Dモデリング用 3DCADソフトウェア


ZW3Dは、ものづくりに携わる企業様向けの “低コストの3次元デジタルツール”です。
製品設計や樹脂、プレス金型、など製造設計、試作や金型、部品などの加工を行われている業務で広く使われ、強力に力を発揮します。
また3次元データの普及に伴い、ビューワーやコミュニケーションツールとして製品企画や営業、販売、測定や検証などの場面でも利用されます。


ZW3Dスタンダードは製品設計者のための構成です。

ワイヤーフレーム・サーフェス・ソリッドを3D空間内に自由にモデリングし様々な製品の開発を強力にサポートします。

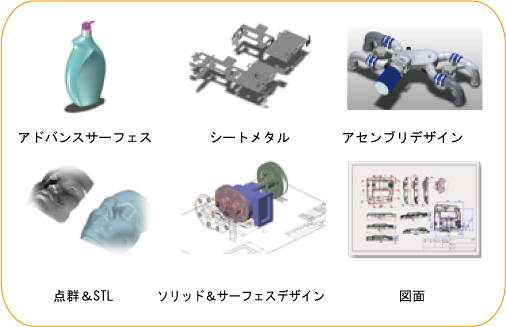

アセンブリ機能、 ヒーリング機能、レンダリング機能、シートメタル機能、図面作成機能が含まれています。

一般的な中間フォーマットでのデータ入出力および特定CADのネイティブデータのインポートも標準搭載しています。
また、ハンドメイドのモデルや古い金型をスキャンし、デジタルデータとして複製できる、リバースエンジニアリングに必要な点群の取り込み、サーフェス作成を含みます。

高度なモデリング機能

・ワイヤー、サーフェス、ソリッドを統合したハイブリッド機能により、設計の負担を軽減
・「モーフィング」による形状変形機能と高度なサーフェス機能により、自由で洗練されたサーフェスを作成

独自のテクノロジーによる大規模アセンブリを軽快にサポート

・ダイナミック移動による干渉チェックやアニメーションの作成が可能
・代替コンポーネント機能やコンポーネント毎の表示設定が可能

アセンブリや個々のパーツをすばやく2次元図面に展開

・3Dモデルを投影し、寸法やBOMを容易に作成
・2次元投影図から正確な断面図を作成

中間フォーマットのインポート/エクスポートおよびネイティブデータのダイレクトインポート

・中間フォーマット : IGES、Parasolid、STEP、DXF、DWG、STL
・ネイティブデータ : CATIAv4、CATIAv5、NX、Pro/E、Solidworks、Inventor、SAT

外部データのインポートによる形状チェックとヒーリング機能

・トポロジ分析による自動修復およびエッジ縫合、欠落フェース修復

点群からの曲面作成

・CSVなどから点群データのインポート
・点群からNURBS曲面の作成

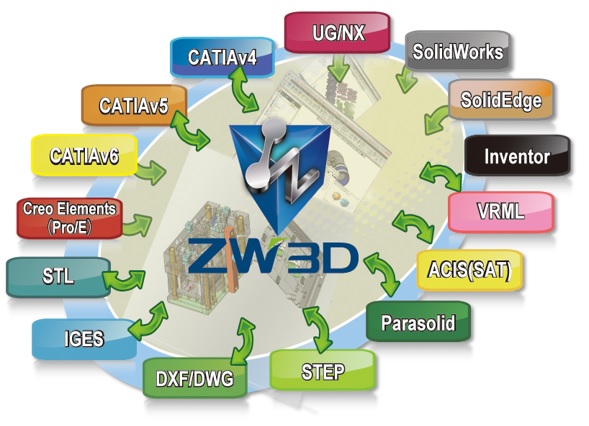

インポート ・CATIA V4  ・CATIA V5  ・CATIA V6  ・Unigraphics/NX  ・Creo/ProE  ・SolidWorks  ・SolidEdge
・Inventor  ・Parasolid  ・STEP  ・IGES  ・ACIS  ・DWG/DXF  ・STL  ・VRML  ・CGR  ・3DXML
・VRML  ・画像  ・点群  ・JT
エクスポート ・CATIA V4  ・CATIA V5  ・Parasolid  ・STEP  ・IGES  ・ACIS  ・DWG/DXF  ・STL  ・VRML  ・画像
・動画  ・JT
