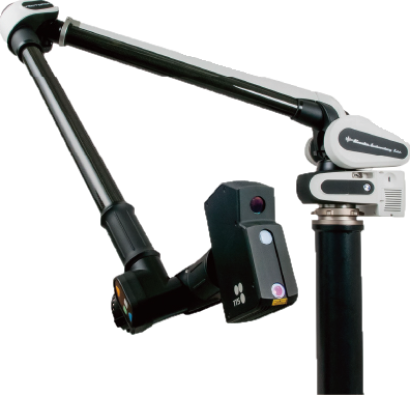

アーム型3次元測定器 VECTORON(ベクトロン)システム

こんなお悩みありませんか?

  • done_all穴やポケットなどの幾何形状と曲面形状を同時に計測したい
  • done_all門型の3次元測定器があるが設備が大掛かりで使える人も限られる
  • done_all測定中作業中にCADデータとリアルタイムで比較検査できないか
  • done_all製品ごとに使用する検査治具の製作費用を削減したい


VECTORON(ベクトロン)が提供するソリューション

☑従来の3次元測定器では計測しづらかった曲面形状と、3Dスキャナーでは計測しづらかった穴の寸法や深さなど幾何形状を1台で計測可能です。
☑キャスター付きの専用スタンドで移動設置が簡便でアーム操作も簡単に行えます。
☑専用ソフトにより計測中にリアルタイムでCADデータとの比較検査・解析が行えます。
☑CADとの比較検査が可能なため、検査治具の廃止ならびにコスト削減が可能です。





Made in Japanの高精度多関節計測器
◆業界唯一の完全 Made in Japan のシステム
ソフトウェア開発は東京貿易テクノシステム、
ハード本体の製造は小坂研究所で製作している
完全 Made in Japan のシステムです。

◆安心の国内サポート

もちろん国内サポート体制も完備しております。


◆1台2役
プローブによる点計測、3Dスキャンによる面計測

◆高精度
有接触精度0.04mm(2σ) 非接触精度0.06mm



◆専用ソフトによるリアルタイムでの計測・解析

計測中CADデータとの差異をリアルタイムで
カラーマップ・数値にて確認可能
※上部動画をご覧ください

◆業界最速クラスの3Dスキャン
自動車ドアパネルを約30秒でスキャン

※上部動画をご覧ください

◆可搬性


バッテリー駆動により場所を選ばず測定作業が可能。
アームと電源が一体化し専用ケースで持ち運びが容易に。
キャスター付き専用スタンドで計測時の移動もスムーズに行えます。

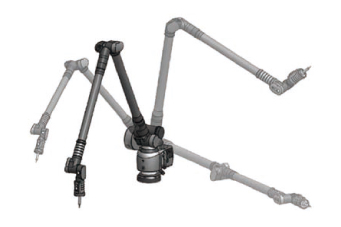

◆進化した多関節アーム(7関節)

フレキシブルブレーキにより任意姿勢でアームの姿勢保持が可能に。
電源ON時のみブレーキ解除するのでアーム落下のリスクを抑制します。 重量は2kg軽くなり操作性が大きく向上しました。









形式 VMC7000M VMC7000L

プローブの最大移動範囲



X軸方向

3500mm

3900mm

Y軸方向

3500mm

3900mm

Z軸方向

3312mm

3712mm

精度(メーカー規格

定点の再現性

2σ:0.03mm

2σ:0.05mm

有接触測定精度

2σ:0.04mm

2σ:0.063mm

非接触測定精度

 ±0.06mm

±0.08mm

測定アーム

全長

1750mm

1950mm

自由度

 関節部 7

関節部 7

質量

約12kg (非接触コントローラ含む)

約13kg (非接触コントローラ含む)

電源

AC100~240V, 50/60Hz, 115VA(PCは含まず)

装置の重量

VTL03仕様

約21kg

約22kg

VTL41仕様

 約108kg

約109kg

VTL60仕様

 約77kg

約78kg

センサスペック

型式

PU-OL100-SP

サイズ

76(W)×106(D)×124.6(H)mm

質量

 約640g

ビーム径

直径0.183mm以下

測定深度

 ±30mm

スタンドオフ

175mm

Xピッチ

 0.016~0.063

視野長(幅)

21.56~213.54mm

ポイント数/ライン

201~513ポイント/ライン



計測ライン数

 40~100ライン/秒
