MetraSCAN3D & HANDYPROBE NEXT

こんな悩みはありませんか?

  • done_all大きなワーク(2m角以上)を精度3Dスキャンしたい
  • done_all一つのワークで3次元形状と2次元的寸法を同時に計測したい
  • done_allプローブ測定器を所有しているが計測中にワークまたは、測定器を動かすことができない


MetraSCAN3D

HANDYPROBE NEXT




MetraSCAN3D&HANDYPROBEのソリューション

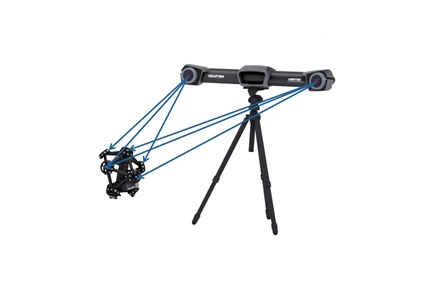

3Dスキャナーとプローブ計測の組み合わせ

共通のC-track を使用することにより同じ計測データ内で、3Dスキャンデータとプローブビングの座標を混在させることが可能です。
これにより3次元形状と2次元的な形状を同時に効率よく計測することが可能です。


広範囲を高精度にスキャン・プローブ計測

MetraSCAN3Dは16.6㎥(自動車1台程度)を0.078 mmの精度で、HANDYPROBEは 16.6㎥を0.064㎜の精度で計測します。


トレーサビリティに取れた信頼性の高い測定器

MetraSCAN3D&HANDYPROBE共に、トレーサビリティ体系図が公開された信頼性の高い測定器です。また出荷時には必ず精度証明書を同封しております。

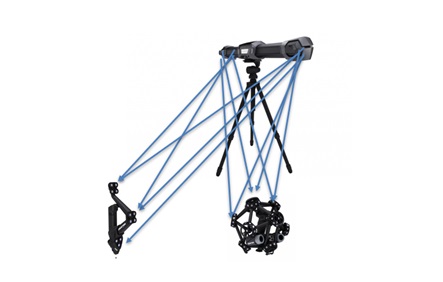

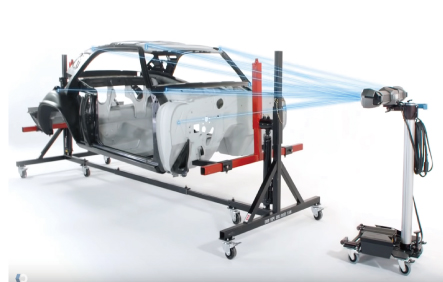

C-TRACKによるセルフポジショニングシステム

C-TRACKがMetraSCANのターゲットを認識することにより
スキャナーの位置をリアルタイムで算出します。

ターゲット無しでもスキャン及びプローブ計測が可能


セルフポジショニングシステムにより測定対象物に
ターゲットを貼らなくてもスキャニングが可能です。

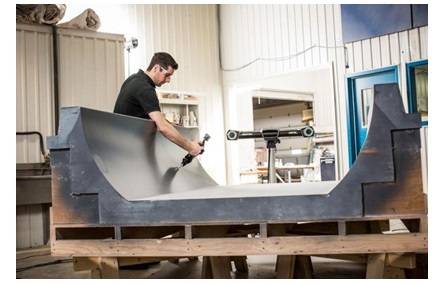

広範囲を高精度に計測

16.6㎥(自動車1台程度)を0.078 mmの精度で、
HANDYPROBEは 16.6㎥を0.064㎜の精度で計測します。

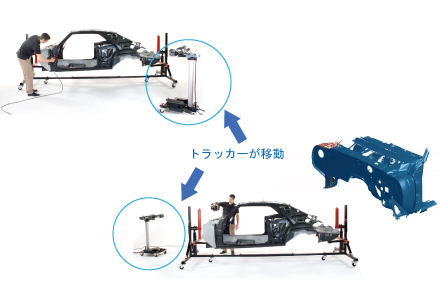

計測中の移動が可能


3D光学リフレクターを使用した自動調整機能により、
ユーザーは測定中に自由に測定対象物を動かすことができます。


製品名 C-Track
重量  5.7 kg
寸法 1031 x 181 x 148 mm
動作温度範囲
  5~40°C
動作湿度範囲(結露なし)
  10~90%
認定   EC規格に適合(EMC指令、低電圧指令、RoHS 2指令)、IP50、WEEE指令
C-TRACKによるセルフポジショニングシステム

MetraSCANのターゲットを認識することにより
スキャナーの位置をリアルタイムで算出します。

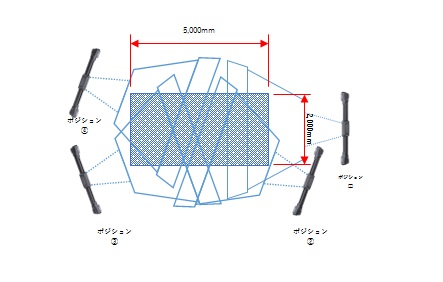

スムーズな計測の再開


C-TRACKの測定範囲を外れた場合や、C-TRACKの前を遮った場合は
一旦測定が停止しますが、 ターゲットを再捕捉すると
停止した場所から自動的に測定を再開します。
黒色・光沢に強い赤色クロスレーザー(クラス2M)

オブジェクトに照射されたレーザーはオブジェクトの形状に
応じて変形します。 スキャン実行中は、カメラがレーザーの形状
を記録してデータを生成します 。

スピーディーなデータ処理


点群データをリアルタイムでメッシュデータ処理し表示します。
また480,000測定値/秒ので3Dデータを生成します。


製品名 MetraSCAN3D 750™ MetraSCAN3D 750™​|Elite
精度 (1) 最大0.030 mm
   9.1 m3 (3) 0.086 mm 0.064 mm
16.6m3 (3) 0.122 mm 0.078 mm
容積測定精度 (MaxSHOT または C-Link 使用時) (4) MaxSHOT Next™ 0.060 mm + 0.025 mm/m 0.044 mm + 0.025 mm/m
MaxSHOT Next™​|Elite 0.060 mm + 0.015 mm/m 0.044 mm + 0.015 mm/m
解像度 0.050 mm
測定速度 480,000測定値/秒
パーツサイズ範囲(推奨) 0.2~6 m
対象物からの焦点距離 300 mm
被写界深度 200 mm
スキャン範囲 275 x 250 mm
光源 レーザークロス7本(+追加ライン1本)
レーザークラス   クラス2(目に安全なレベル)
重量   1.38 kg
寸法   289 x 235 x 296 mm
接続規格   1 x USB 3.0
ソフトウェア   VXelements™
出力形式   .dae、​.fbx、​.ma、​.obj、​.ply、​.stl、​.txt、​.wrl、​.x3d、​.x3dz、​.zpr
動作温度範囲
  5~40°C
動作湿度範囲(結露なし)
  10~90%
認定   EC規格に適合(EMC指令、低電圧指令、RoHS 2指令)、IP50、WEEE指令
(1) キャリブレーションされた球面アーティファクトに対する直径測定の一般的な値。
(2) C-Track の動作容積(値 = 最大偏差)内の異なる位置および方向において、長さが追跡可能な加工物を測定することにより、性能が評価されています。
(3) MetraSCAN 3D の容積精度性能は、測定が行われる動作容積に依存します。9.1 m3 または16.6 m3
(4) MaxSHOT 3D を使用する場合のシステムの容積精度性能は、特定のモデルのデフォルト容積精度性能を超えることはできません。

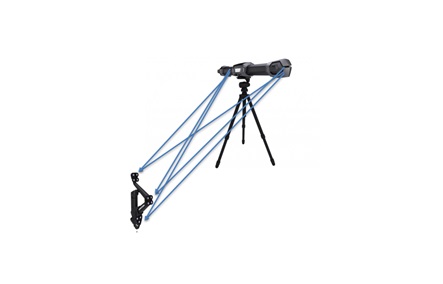

C-TRACKによるセルフポジショニングシステム

HandyPROBEのターゲットを認識することにより
スキャナーの位置をリアルタイムで算出します。

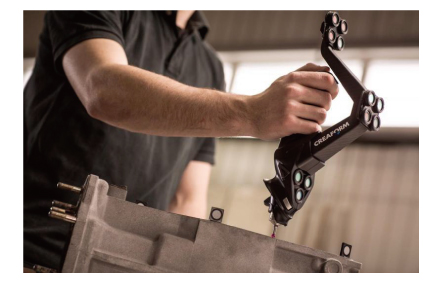

ワイヤレスでのプローブ計測

HANDYPROBEはC-TRACKとの組み合わせにより
ワイヤレスでプローブ計測が可能です。
そのため非常に取り回し良く計測が可能です。


ターゲット無しでもプロービング計測可能

測定対象物にターゲットを貼らなくてもプロービング計測可能です。

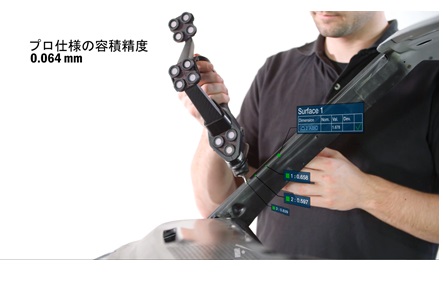

0.064mmの容積精度

HANDYPROBEはC-TRACKとの組み合わせにより
9.1㎥計測時0.064mmの容席精度、
16㎥計測時0.078mm容積精度で計測可能です









製品名 HANDYPROBE NEXT™ HANDYPROBE NEXT™​|ELITE
精度 (1) 最大0.025 mm 最大0.020 mm
 一点繰り返し精度 (2)
9.1 m3 (4)
0.060 mm 0.044 mm
 容積精度 (3) 0.086 mm 0.064 mm
一点繰り返し精度 (2) 16.6 m3 (4) 0.088 mm 0.058 mm
 容積精度 (3) 0.122 mm 0.078 mm
容積精度(MaxSHOT 3D または C-Link 使用時) (5) MaxSHOT Next™ 0.060 mm + 0.025 mm/m 0.044 mm + 0.025 mm/m
MaxSHOT Next™|Elite 0.060 mm + 0.015 mm/m 0.044 mm + 0.015 mm/m
重量 0.5 kg
寸法 68 x 157 x 340  mm
動作温度範囲
  5~40°C
動作湿度範囲(結露なし)
  10~90%
(1) キャリブレーションされた球面アーティファクトに対する直径測定の一般的な値。
(2) C-Track の動作容積(値 = 最大偏差)内の異なる位置および方向において、長さが追跡可能な加工物を測定することにより、性能が評価されています。
(3) MetraSCAN 3D の容積精度性能は、測定が行われる動作容積に依存します。9.1 m3 または16.6 m3
(4) MaxSHOT 3D を使用する場合のシステムの容積精度性能は、特定のモデルのデフォルト容積精度性能を超えることはできません。
