3D検査・計測ソフトウェア
Geomagic Control X
Geomagic Control X は、3Dスキャナーやその他のデバイスからのデータを読み込み、
計測した結果を共有可能にし、品質保証のための高品質な検査ソフトウェアです。
Geomagic Control X が選ばれる理由
Solution
- POINT1
- 習得が簡単
長時間のトレーニングをせずとも、使いやすい
直感的なUIにより、複雑な計測タスクが簡単。
- POINT2
- 柔軟な検査手順と迅速なデータ処理
今までの検査手順を変更する必要のない柔軟性と、CADカーネル上に構築された独自のスキャンデータ処理アルゴリズムにより、巨大なデータでもスムーズ。
- POINT3
- 必要な機能を幅広くカバー
検査に求められる機能が標準で入っています。
ネイティブCADインポーター、スキャンメッシュ処理ツール、エアフォイル解析に対して追加購入の必要がありません。
- POINT4
- 3Dスキャナに特化
様々な種類の3Dスキャナから得たデータを最大限に活用できるように設計されたソフトウェアです。
ほとんどのスキャナで共通ソフト作業が可能です。
Geomagic Control X の検査機能と特徴
Function ＆ Feature
あらゆる3Dスキャナに対応
Control X はどんな3Dスキャナからのデータで
も処理できるように設計されています。多くの
3Dスキャナとの直接インタフェースも搭載しています。
将来的な拡張にも対応でき、別ソフトウェアを改めて学習する必要がなく、同じインタフェースで
いつでも他の3Dスキャナを追加できます。

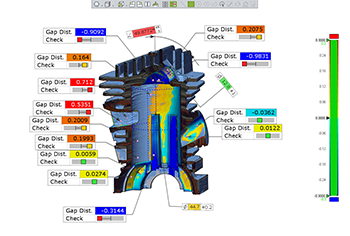

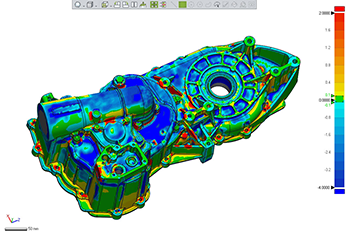

スキャンとCADを比較
直観的なカラーマップは、公差に対する
許容がどの程度あるのかを示します。Control X は
3D、2D断面、境界線、曲線、シルエット、
仮想エッジなど様々な偏差解析機能をサポート
しています。主要なCADシステムのPMIを含む
ネイティブインタフェースが標準搭載されています。
好きな方法で座標合わせ
Control X にはあらゆる検査シナリオをカバー
する合理化された座標合わせ機能があります。
• 特徴的な形状を認識した自動配置
• 拘束オプション付きのベストフィット
• RPS、データム、3-2-1
• プローブおよびホーミング

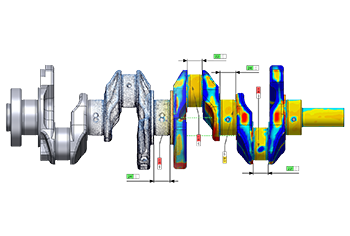

表面の損傷や摩耗を検査
Control X はスキャンしたパーツの理想形状が
どのような状態であるべきかを判断して、自動的
に補完した形状との偏差を測定し、わずかな表
面の凹凸でも定量化します。
マスターパーツとスキャンの比較
マスターパーツをスキャンして比較検査の基準
モデルとして使うことができます。Control X
はすべてのスキャンを自動的に
フィーチャーインテリジェンスに追加するため、
スキャンした基準をCADモデルと同じよう
に扱います。（例：平面が平面だと認識します）。
繰り返し確認して理解
検査プロセスの任意の工程をいつでも変更する
ことができます。座標合わせ方法の変更、
スキャンデータの入れ替えなど、なんでも試して
みてください。Control X は変更された検査ブ
ロジェクト全体を再計算して、更新された結果
をすぐに表示します。
変更も自動更新、共有しやすい3Dレポート
ユーザーが定義したテンプレートに合わせてレ
ポートが作成可能です。変更や追加があった場合でも、
自動的に更新されます。傾向分析で時間経過による変化を検査することもできます。3D PDFでレポートを
共有すれば、誰もが自分のPC、Mac、または携帯端末で
見ることができます。特別なソフトウェアは不要です。
プロセス全体を自動化
検査プロジェクトのあらゆる項目が Control X
のモデルマネージャーで管理されます。複数の
PCで並列計算できるバッチ処理アプリを含ん
でいるため、数回のクリック、または一度も
クリックせずに追加部品の検査を処理すること
ができます。

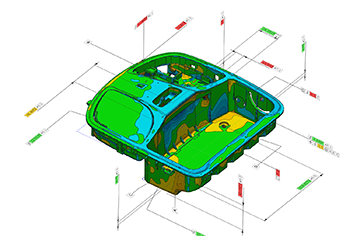

寸法を素早く測定
Control X は基準モデル（CADモデル化マス
ターパーツのスキャンデータ化に関わらず）の
形状フィーチャーを自動的に認識するため、
2D・3Dでの寸法測定が非常に素早く簡単です。
ハンティプローブと3Dスキャンの統合
Control X はスキャンしたパーツの理想形状が
どのような状態であるべきかを判断して、自動的
に補完した形状との偏差を測定し、わずかな表
面の凹凸でも定量化します。

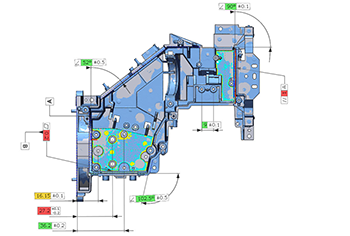

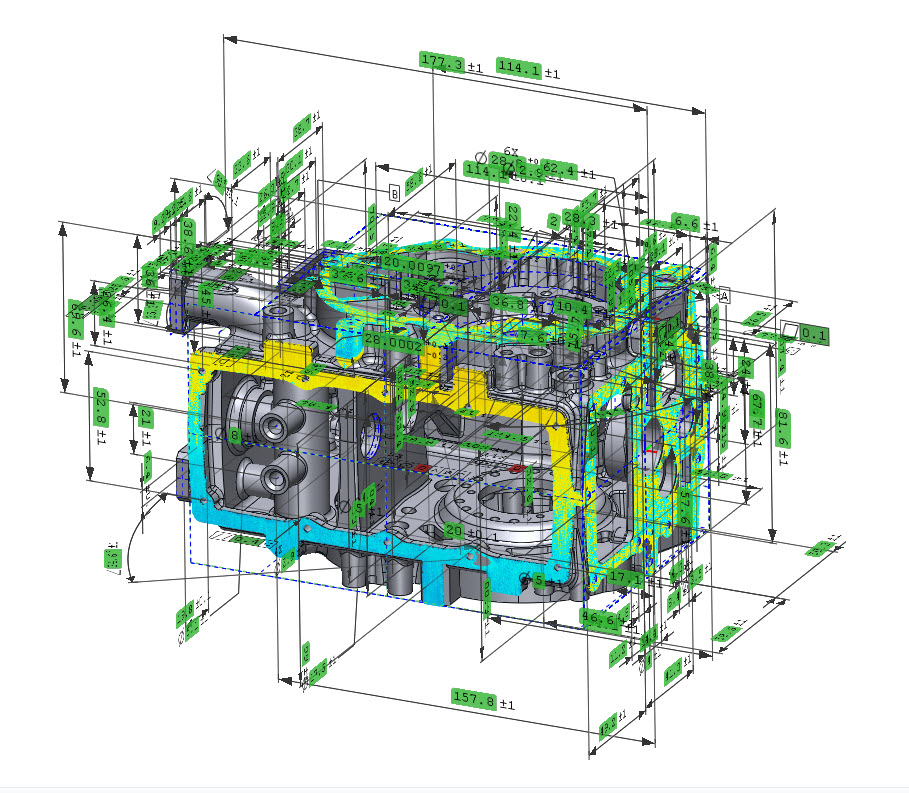

2Dおよび3D GD&T
豊富なGD&T（寸法幾何公差）ツールを使用し
てASME Y14.5M規格に従って形状のサイズ、
形状、姿勢、および位置を分析できます。
Control X の測定ツールS
• 長さ、角度、円径、楕円径、穴深さ、ざぐり、
皿繰り、および厚さ
• 真直度、平面度、真円度、円筒度、平行度、
直角度、傾斜度、位置度、同心度、対称度、
線の輪郭度、綿の輪郭度、振れ、および全振れ。
エアフォイル解析
付属のエアフォイル解析ツールを使って
タービン、ブリスク、ブリング、
またはブレードの品質を検査します。
Control X は以下の測定を自動で処理します。
エアフォイルプロファイル、
リーディングとトレーディングのエッジ位置と厚さ
そり曲線、弦の角度と長さ、2Dツイスト解析など

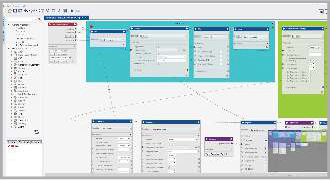

自動スクリプティングを利用したワークフローのカスタマイズ
繰り返し行われる検査ワークフローを自動化することで時間とコストを軽減します。
経験豊富なエキスパートのワークフローを保存することにより、経験の浅いユーザーでも同じプロセスでの検査を利用しやすくします。
検査簡素化
ユーザの検査ワークフローに合わせたプロセスの自動化から、その場で欲しい寸法を素早く計測する手軽な検査まで、製造分野の3D検査プロセスに対して対応します。また、製造部品やアセンブリの品質の向上を願うお客様の要望にお応えします。
スキャン処理の自動化
検査対象物のスキャンデータとCAD比較
検査プロセス管理
検査手順をデジタル化することで、再現性のある編集可能な検査プロセスを管理することができす。CADを活用した寸法測定が可能で、GD&T情報を含むCADフアイルの読み込みは、追加費用なく標準で提供されます。

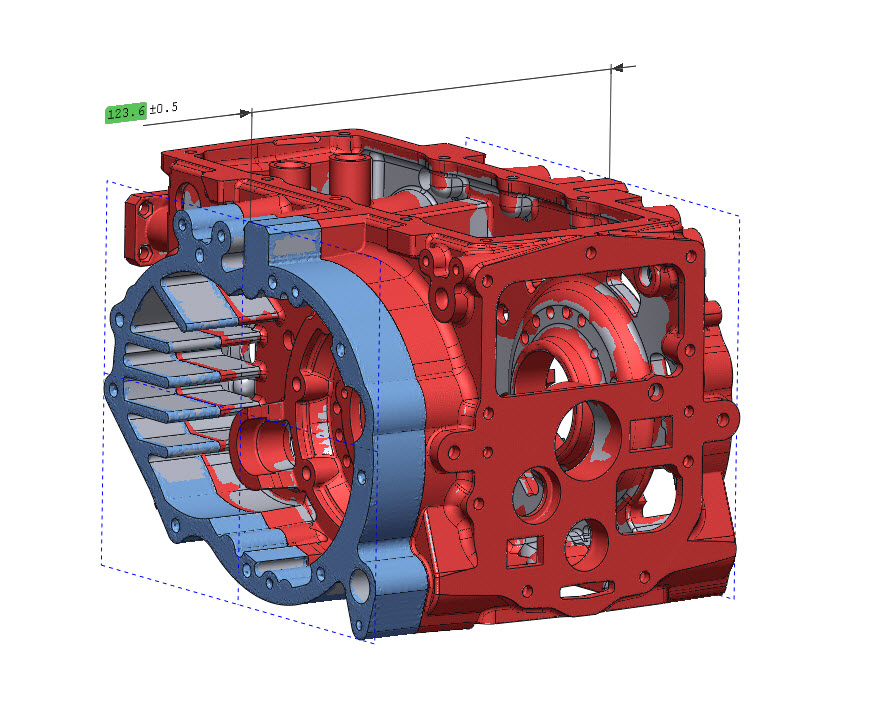

CADデータとスキャンデータ位置合わせ
データ同士の面の比較
検査結果表示

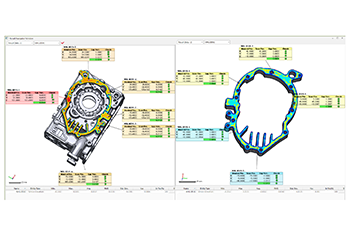

検査結果分析
複数の結果を同時に比較しながら、部品間、もしくは時系列で起こる品質問題を調査することができます。さまざまな座標基準であわせた結果を同時に見れば、溶接やアセンブリで起こりうる積み上げエラーの原因を特定し、的確な対策をとるための情報を分析結果から効果的に導き出します。ポータブル測定機、光学スキャナーを使用し、関連する部品群またはアセンブリを 1 つの検査プロジェクトとして管理することで、簡単な部品間の状態も分析でき、アセンブリにおける潜在的な問題を把握できます。

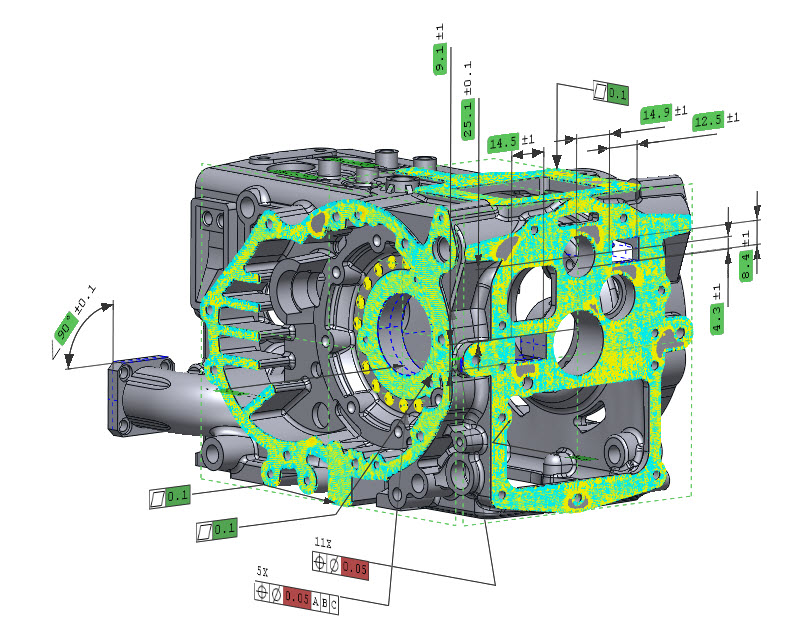

CAD 方式の寸法表示、PMI サポート
カラーマップ表示

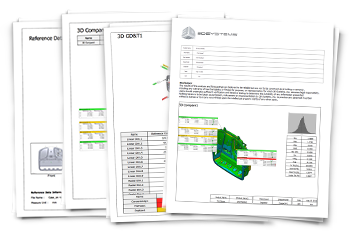

検査レポート
グラフィカルで伝えやすいレポートを作成します。好きな視点の画像を取り込んだり、デザインを確認しながらレポートを作成できるので、従来の紙や PDF でレポートを作成した作業にとても近いものがあります。まったく新しい、自社の規定に合わせてカスタマイズした検査レポートを作成できます。3DPDFにも対応しており、3Dデータを見ながら検査結果を見ることができます。
レポートのカスタマイズ
CADデータと部分的な抜き出し。
Geomagic Control X パッケージ比較
Package Comparison
Geomagic Control X は検査のニーズに最適な3つのソフトウェアパッケージを提供します。
| Essentials 手ごろな価格で誰もが協力な検査を 実施可能 |
Essentials Connect ポータブルCMMおよびスキャナ向け の強力な検査 |
Professional
高度で自動化されたワークフロー向 けのプロフェッショナルな検査 |
|
| 包括的な検査ツール (読み込み、編集、座標合わせ、抽出、比較) |
• | • | • |
| レポート作成 | • | • | • |
| 繰り返し可能な検査ルーチン | • | • | • |
| スキャナー用ダイレクトプラグイン | • | • | |
| ポータブル測定デバイスの対応とツール | • | • | |
| 自動検査 | • | ||
| 複数の並列検査 | • | ||
| 表面の欠陥検査ツール | • | ||
| ネイティブCADデータの読み込み | • | ||
| エアフォイル解析 | • | ||
| ビジュアルスクリプト | • |
